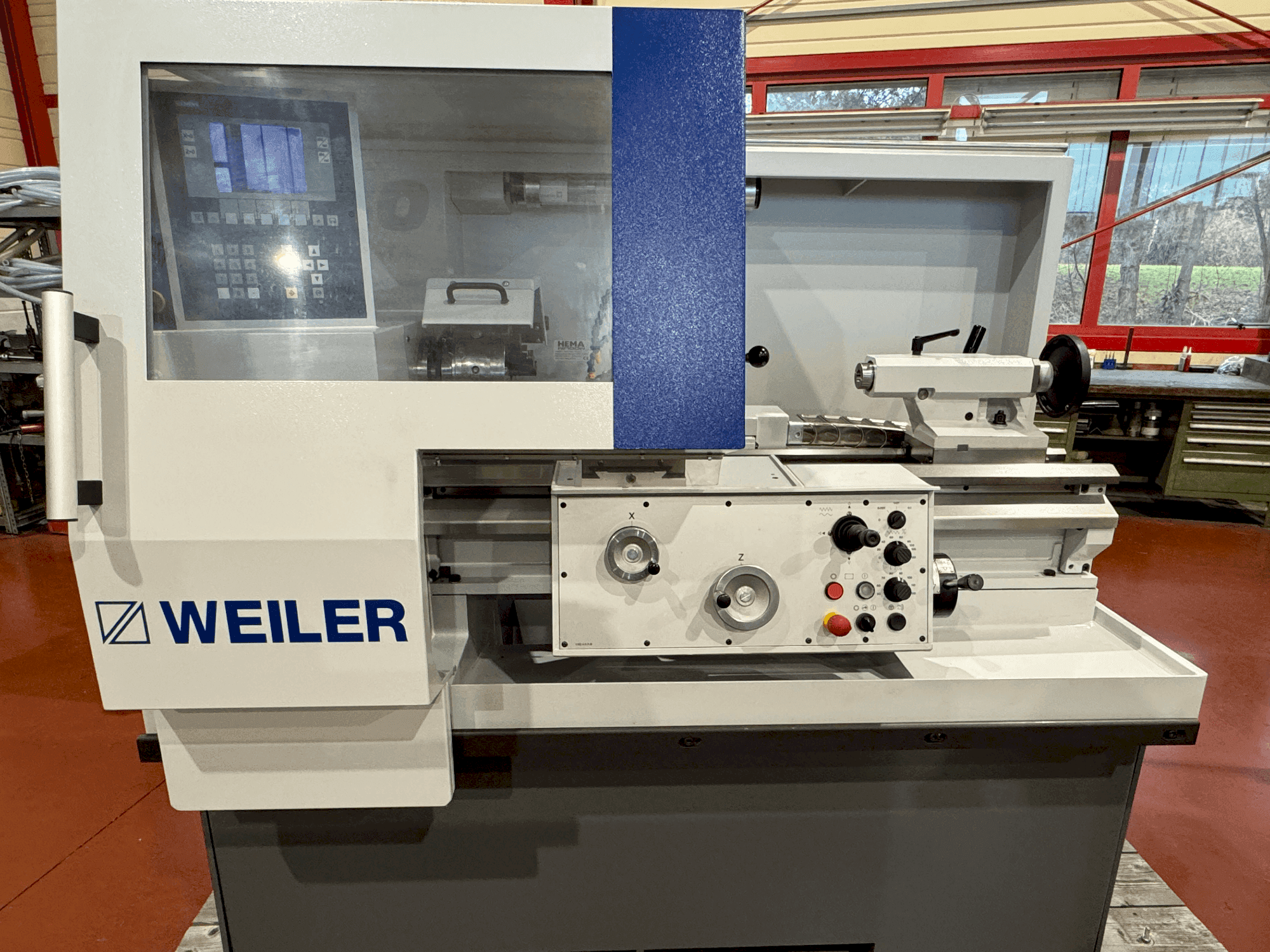

Weiler - C 30x750DE-TUR-WEI-2005-00002

Avantages de la machine

Avantages qualitatifs de la machine

• Les mesures de révision comprennent la trempe et la rectification de tous les rails de guidage du banc, la rectification des rails de guidage de la contre-pointe, la révision de l'ensemble du banc et du chariot transversal, le renouvellement de la surface de glissement du chariot transversal, le renouvellement ou le nouveau revêtement des rails de calage et des sous-griffes, le remplacement de tous les racleurs et courroies, la rectification et le remplacement des roulements de la broche principale.

• Renouvellement de l'axe x et de l'axe z, y compris les roulements, révision de la broche et de l'alésage de la contre-pointe, remplacement du moteur de la broche principale (moteur à engrenages), contrôle des moteurs auxiliaires (axe x et axe z), installation des dispositifs de sécurité actuels, remplacement des interrupteurs rotatifs, des interrupteurs d'inclinaison et des interrupteurs de fin de course

• Remplacement des encodeurs de la broche et du volant, remplacement des câbles mobiles et des tuyaux de refroidissement, remplacement du système de lubrification central, renouvellement des chaînes d'énergie, peinture selon les spécifications, assemblage et réception géométrique de la machine selon la norme din 8605.

• La machine est équipée d'un système de contrôle 802 c de Siemens.

• Le client peut choisir entre deux systèmes d'outils : multifix taille b ou parat taille 2.

• Le système d'outils est inclus dans le prix et est installé comme neuf. Le mandrin est un bon mandrin d'occasion et est également inclus.

Avantages techniques de la machine

• Distance entre les centres : 750 mm

• Hauteur du centre : 165 mm

• Diamètre de pivotement au-dessus du banc : 330 mm

• Diamètre de pivotement au-dessus du chariot : 160 mm

• Course du chariot : 180 mm

• Longueur du guide de la selle du lit : 395 mm

• Tête de broche selon din 55025, taille 5

• Couple max. Couple à la broche : 90 nm

Informations supplémentaires

Révision de la machine : 2020
Nous pouvons proposer la mise en service de la machine. Réglage et alignement de la machine + tests de toutes les fonctions avec rapport de réception, etc.
