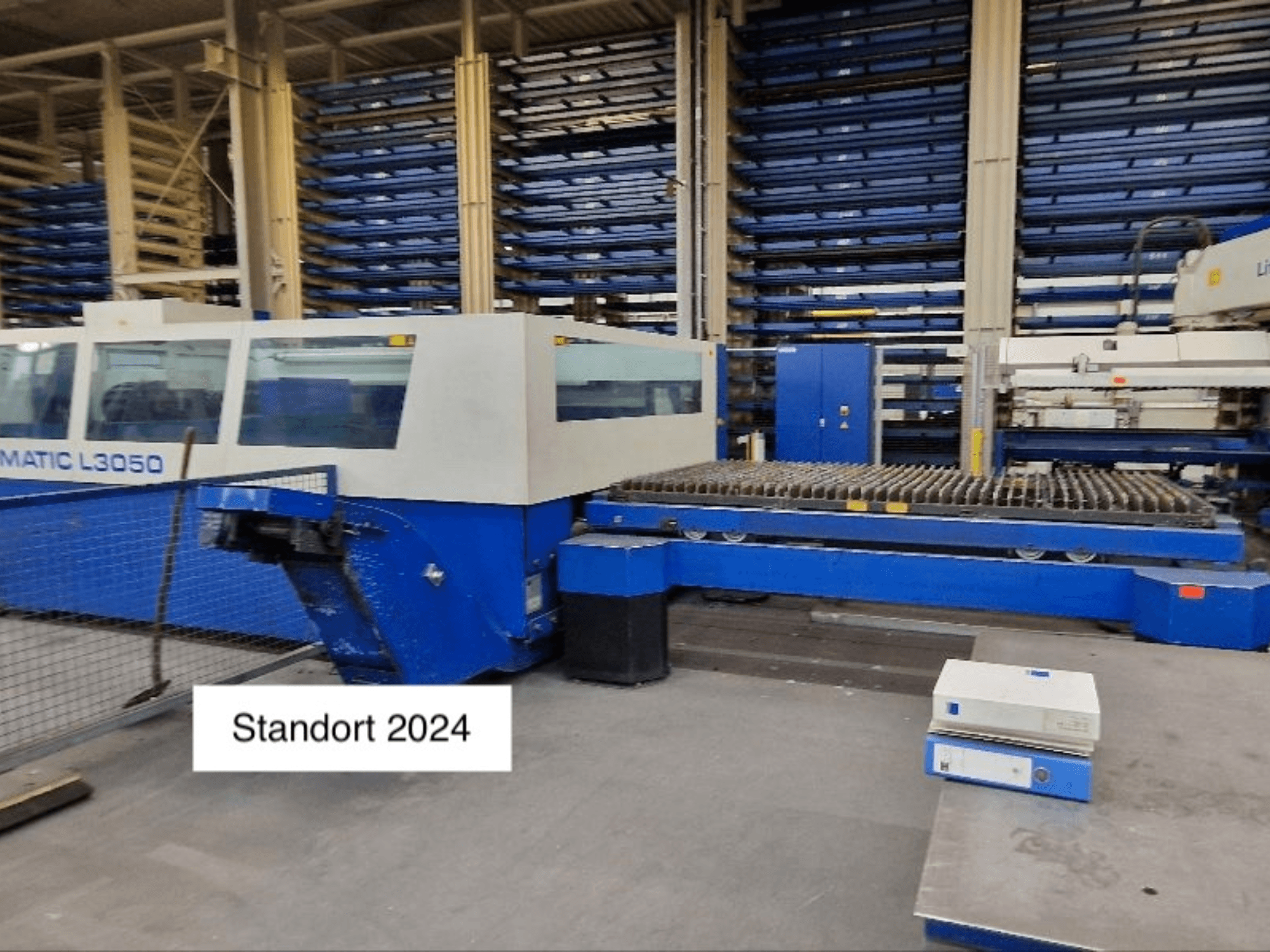

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Système de contrôle : Siemens Sinumerik 840 D

• Surface de travail : 3000 × 1500 × 100 mm

• Peinture : blanc RAL 9002 / bleu gentiane RAL 5010

• Châssis de machine fermé avec unité laser intégrée

• Unité laser : Laser CO₂ TLF 5000, excité à haute fréquence

• Unité de refroidissement, fonction de registre

• Changeur de palettes automatique

• Convoyeur longitudinal pour les petites pièces et les déchets

• Entraînements : entraînement à portique combiné à des entraînements directs linéaires

• Contrôle de la puissance du laser

• Découpe haute pression HI-LAS

• Système de capteur de plasma PMS

• Traitement à grande vitesse avec SprintLas

• ContourLas pour la réalisation de petits trous

• Cycles de puissance programmables

• Microweld

• Contrôle programmable de la pression du gaz de coupe

• Tête de découpe laser avec lentille de 5" et lentille de 7,5

• Système de changement rapide des têtes de découpe

• Détection automatique du bord de la feuille

• Contrôle capacitif de la hauteur APC et contrôle du processus

• PCS (système de contrôle du processus)

• Diode laser de positionnement

• Réglage automatique de la mise au point (AutoLas Plus)

• Dispositif de pulvérisation pour un traitement sûr des tôles épaisses

• Arrêt automatique

• Éclairage de la zone de travail

• Poids max. de la pièce : 900 kg

• Vitesse de positionnement (X/Y) : 200 m/min

• Vitesse de positionnement simultané (X+Y) : 300 m/min

• Epaisseur maximale du fer : 25 mm

• Épaisseur maximale de l'acier inoxydable : 25 mm

• Épaisseur maximale de l'aluminium : 15 mm

• Commande Sinumerik 840D :

  • Système de commande ouvert basé sur PC

  • Fonctionnement simple

  • Aide en ligne

  • Fonctions de diagnostic

  • Journal de maintenance

  • Données technologiques

  • Service à distance

• Programmation en atelier : ToPs 100 lite

• Sécurité

  • Barrières lumineuses à faisceaux multiples

  • Guidage des faisceaux entièrement fermé avec ventilation à l'azote

  • Système de surveillance

  • Extraction à chambres multiples et dépoussiéreur compact

  • Enceinte de protection

• Logiciel pour le système de la machine

  • TruTops Postprocesseur laser TCL 3050 - 1 unité

  • Logiciel du système de contrôle Machine cellulaire TCL3050 (2ème licence)

Equipement supplémentaire

• Unité de chargement et de déchargement TRUMPF LiftMaster (actuellement non installée)

  • Unité de base comprenant un dispositif de séparation des feuilles et un système de mesure de l'épaisseur

  • Rallonge de rack (R), dents interchangeables

  • Extension de manutention de palettes (P)

  • Séparation de feuilles minces (1-2 mm)

  • Troisième position sans station de déchargement

  • Station de déchargement

  • Dents en acier inoxydable pour une manipulation sans égratignure

  • Châssis de base LiftMaster pour connexion à l'entrepôt et chariots de chargement/déchargement doubles

  • Dispositifs de sécurité : deuxième circuit de barrière lumineuse

• Équipement étendu de la machine

  • Tête de coupe avec lentille de 3,75" pour une coupe à grande vitesse

  • Tête de coupe supplémentaire avec lentille de 10" pour le traitement des tôles épaisses

• Préparation de l'automatisation (en vue d'une future mise à niveau)

  • Préparation pour LiftMaster (palettes standard)

  • Comprend l'installation, la mise en service et la formation

  • Comprend la garantie, le transport et l'emballage

  • Connexion au réseau
