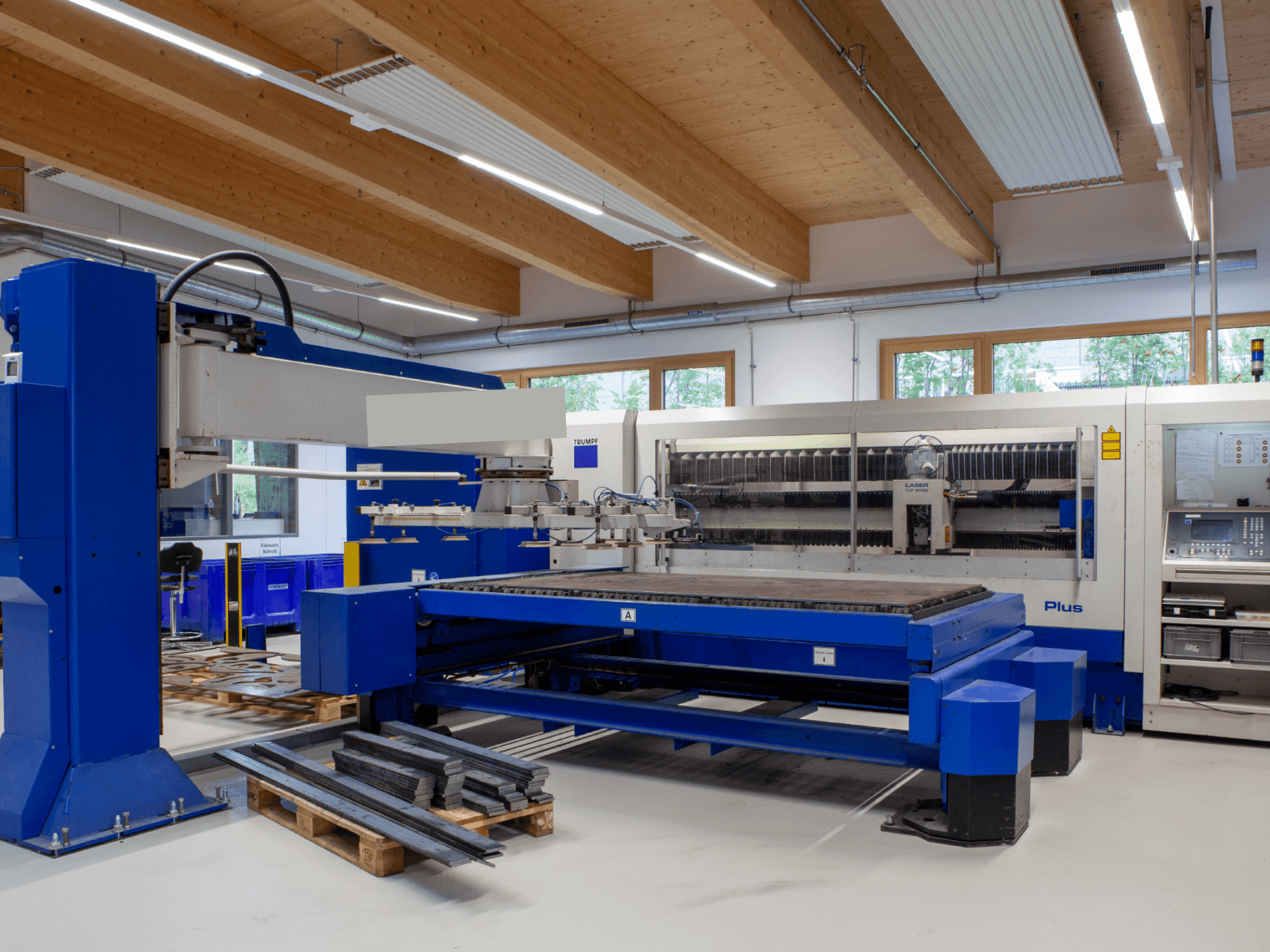

TRUMPF - TRUMATIC L 2530 PlusDE-CUT-TRU-2005-00002

- Alimentation secteur : 400 V / 50 Hz

- Puissance connectée : 63 kVA

- Tension de commande : 24 V =

- Protection par fusibles requise : 3 x 100 A

- Raccordement à l'air comprimé : 7-10 bars

- Raccordement à l'azote (N₂) : 30 bar

- Raccordement à l'oxygène (O₂) : 16 bar

- Équipement standard : Découpe haute pression Hi-Las, tête de découpe laser avec lentille de 3,75", tête de découpe laser avec lentille de 7,5", dispositif de changement rapide de tête de découpe, détection automatique du bord extérieur de la tôle, diode laser de positionnement, sélection programmable du gaz de découpe et réglage de la pression, Microweld, SprintLas, contrôle capacitif de la hauteur (DIAS III), ContourLas, AutoLas Plus, Dispositif de pulvérisation d’huile, Changeur automatique de palettes, Éclairage de la zone de travail, Goulotte à scories/petites pièces, Aspiration des poussières à chambres multiples, Aspirateur de poussière compact, Arrêt automatique, Dispositifs de sécurité, ToPs 100 lite, Dispositif de télédiagnostic, Connexion réseau RJ45

- Équipements spéciaux et accessoires : Lecteur de disquettes 3,5 pouces, Manuel d'utilisation détaillé, Changeur automatique de palettes avec barrière lumineuse de sécurité, AutoLas Plus, Mâchoires de serrage pour palettes A+B (4 pièces chacune), Tête de découpe laser supplémentaire de 3,75 pouces, Dispositif de chargement (révisé en atelier en 2017), Logiciel de programmation TRUMPF TruTops Laser, Raccords de gaz, Téléservice via Internet

- Groupe frigorifique (Riedel L15/21-TR3.23, date de fabrication : 10/2004) : 400 V / 50 Hz, 42 A, IP54, fluide frigorigène R134a (11,5 kg), pression de service max. 20,2 bars

Storemaster :

- Surface utile des tiroirs : 2 500 x 1 250 mm

- Charge maximale par tiroir (répartie uniformément) : 3 000 kg

- Charge maximale par niveau supérieur (répartie uniformément) : 3 000 kg

- Charge maximale par bloc de rayonnage (répartie uniformément) : 60 000 kg

- Charge maximale au crochet de la grue : 325 kg

- Charge maximale sous le préhenseur à vide (répartie uniformément) : 180 kg

- Équipement spécial : préhenseur à vide SCHMALZ

- Dimensions (d'après le plan technique) : hauteur env. 3 500 mm / 4 170 mm (hauteur modifiée/ajustée env. 3 500 mm), largeur : environ 3 600 mm - 5 900 mm selon la configuration/l'extension, profondeur : environ 2 700 mm - 4 700 mm

- Capacité des planchers grillagés supérieurs : 7 500 kg de charge par surface
