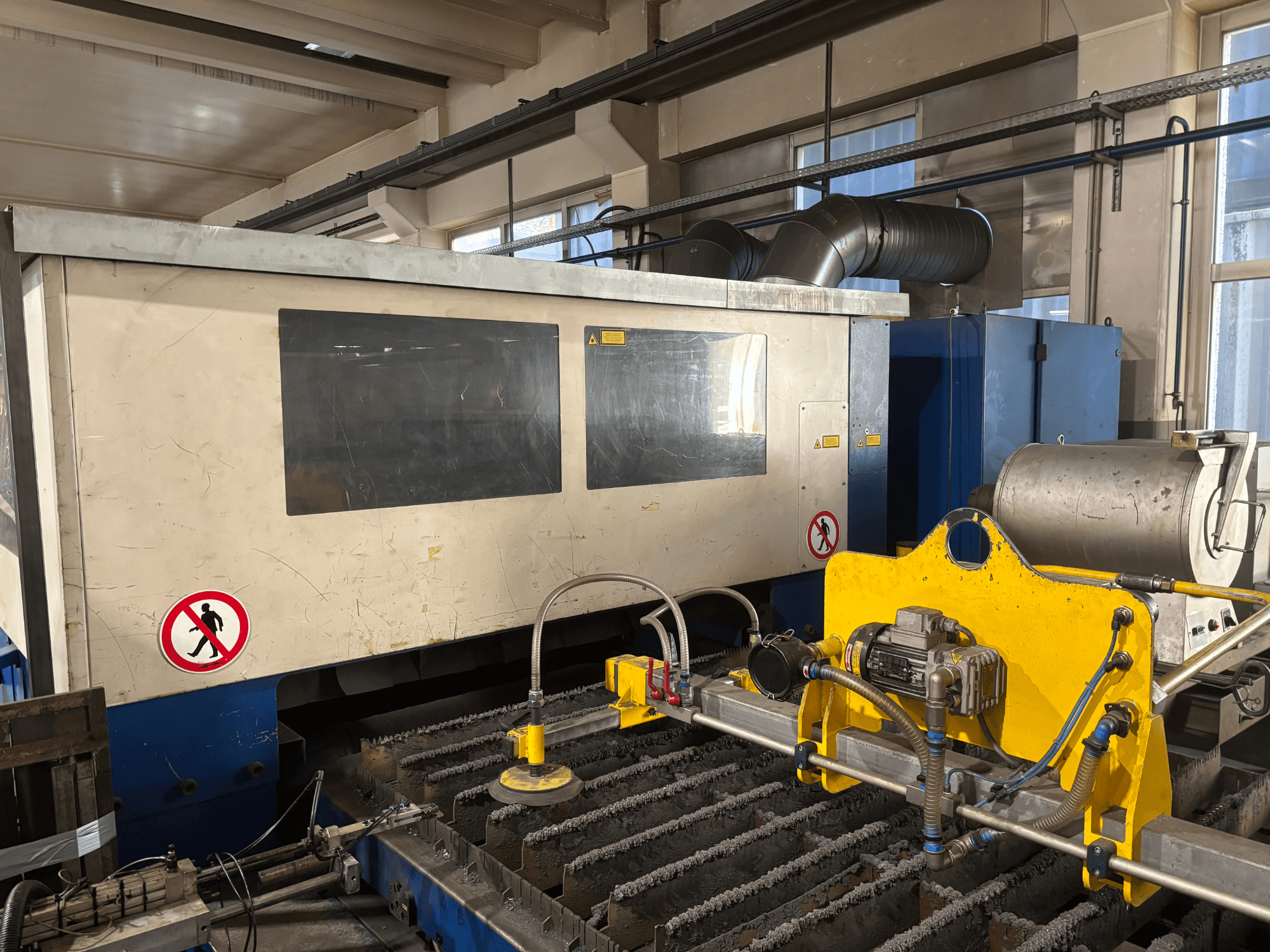

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Électrique

  • Tension d'alimentation : 400 V

  • Phases : AC triphasé

  • Fréquence : 50 Hz

  • Puissance nominale : 73 kVA

  • Courant nominal : 105 A

  • Protection maximale par fusible : 125 A

  • Tension de commande : 24 V DC

• Commande

  • Système de commande : Siemens Sinumerik 840D (CNC) avec commande laser TRUMPF TASC3

  • Version du logiciel de contrôle : 2.4

• Performances du laser

  • Puissance en mode CW :

    • 100% : 3208 W

    • 85% : 2756 W

    • 75% : 2407 W

  • Puissance pulsée (5 kHz) :

    • 100% : 3208 W

    • 75% : 2416 W

    • 50% : 1610 W

    • 25% : 810 W

    • 10% : 328 W

    • 5% : 157 W

    • 1% : 0 W

• RF/entraînement

  • Puissance RF réfléchie : 0,3 kW

  • Amplitude RF maximale en ondes entretenues : 100

  • Fréquence de commutation (CW) : 50 kHz

  • Tension d'impulsion maximale : 10 000 V

• Pression et fuite

  • Limites de pression de fonctionnement : 20,01-27,00 kPa

  • Pression maximale de la turbine : 200 hPa

  • Taux de fuite : 0,04 hPa/min

• Thermique/CPU

  • Température maximale de l'unité centrale : 49 °C

  • Température réelle de l'unité centrale : 43 °C

• Optique/Alignement

  • Durée maximale d'alignement du faisceau : 600 s

• Heures

  • Nombre d'heures de fonctionnement du laser : 65,000 h

Équipement supplémentaire

• Refroidisseur RIEDEL (système de refroidissement) (2001), Type : L 15/21 TR3

  • Tension d'alimentation : 400 V

  • Phases : Triphasé

  • Fréquence : 50 Hz

  • Courant nominal : 42 A

  • Classe de protection : IP54

  • Réfrigérant : R134a

  • Charge de réfrigérant : 11,5 kg

  • Pression d'eau maximale : 20,2 bar
