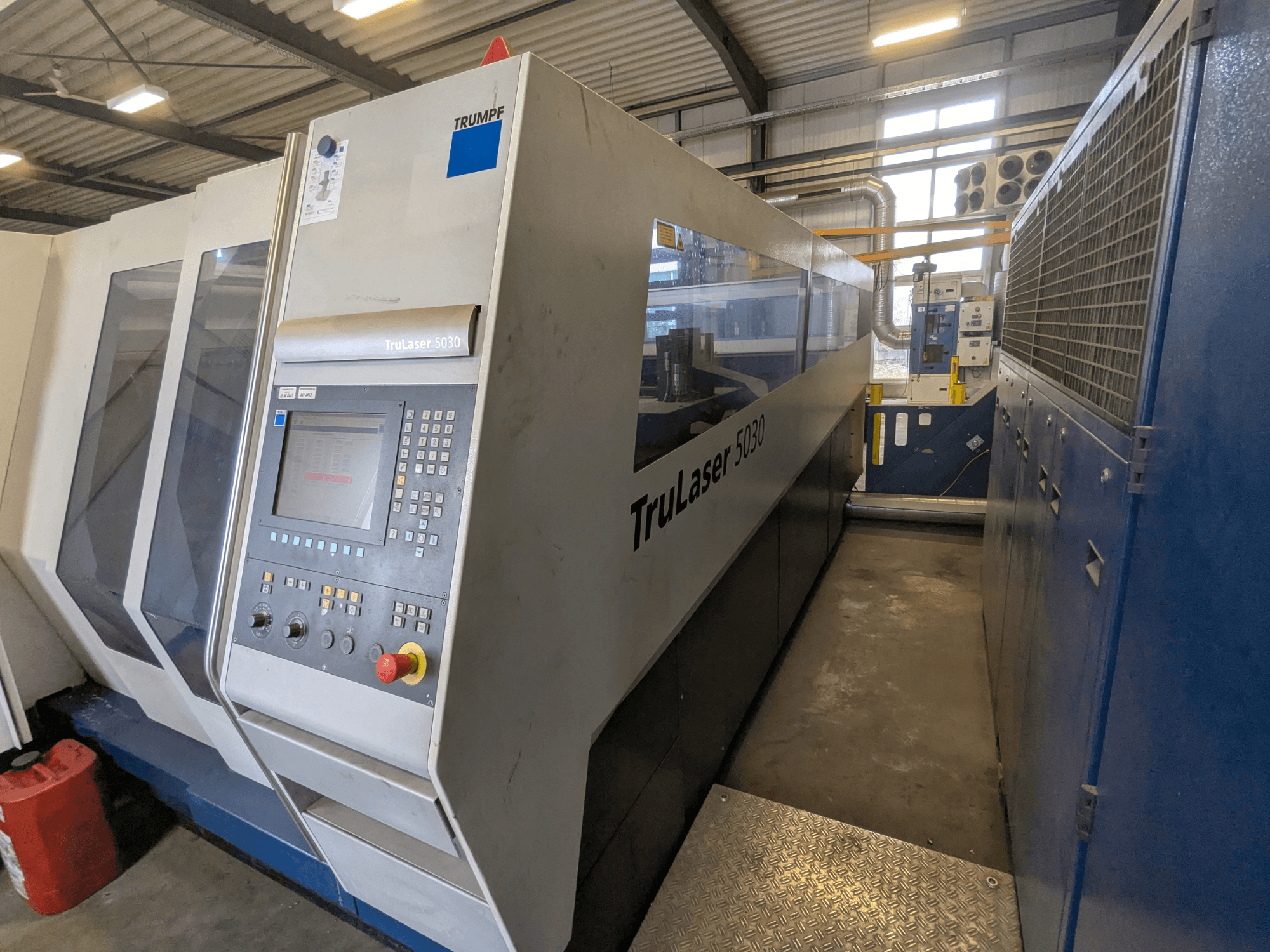

TRUMPF - TruLaser 5030DE-CUT-TRU-2012-00003

• Puissance totale : environ 11,5 kW (uniquement pour les machines non équipées)

• Alimentation électrique : selon les normes VDE, tension de 400 V ± 10 %, 50 Hz, avec un filtre à particules.

• Charge connectée : 400 V / 50 Hz / 12 kVA

• Fusible principal : 3x160 A

• Fusible de protection contre les dysfonctionnements dans la mesure du réseau uniquement en cas d'utilisation sensible aux dysfonctionnements, avec 300 mA en moins.

• Alimentation électrique et ventilation 24 V-DC

• Fonctionnement multitâche avec un grand terminal de commande et un menu détaillé

• Le tableau de bord et la porte de service sont libres d'accès

• Laquage de l'appareil de base : gris clair - RAL 7035

• Laquage des accoudoirs : rouge - RAL 4002

• Distances minimales : dans le cadre de la mise en place automatique, jusqu'à 10 mm

• Longueur maximale de l'échafaudage : environ 180 mm

• Longueur du chemin de roulement de l'appareil de chauffage : 3.000 mm

• Poids du produit : jusqu'à max. 4.000 kg

• Länge der Maschine : 5.600 mm

• Breite der Maschine : 4.300 mm

• Hauteur de la machine : 2.550 mm (2.150 mm pour le transport), Anlage zum Transport geteilt

• Poids : environ 3 100 kg

• Hauteur d'affichage du matériel : 800 mm

• Capacité de charge : hydraulique, éléctrique, à l'arrêt

• Capacité de stockage : environ 60 litres

• Puissance de la pompe à chaleur : 40 l/min pour une hauteur de refoulement de 2,5 m, puissance : 115 W

• 3RD CNC 6006, Motor 13,1 kW, Spindeldrehzahl 50-5000 U/Min.

• Table 6100x580 mm, équipée d'un dispositif d'orientation de la table

• Dimensions X/Y/Z 6100x600x450 mm

• Pendelbetrieb (Be- und Entladen während Maschine produziert)

• Equipement standard : PC à écran tactile de 15,4" et PC Pentium 5, 8 Go de RAM, 120 Go de disque dur

• Programmation graphique

• Traitement automatisé de la langue de travail

• Prise en charge externe de l'alimentation linéaire

• Verrouillage sur le toit de la machine

• Détecteur de position laser (détecteur de pendule)

• Kühlanlage avec émulsion

• Connexion Ethernet pour le téléservice

• En attente de l'avis de marché du 26. Januar 2022

• Inklusive : Table 70 mm abgesenkt und Säule 100 mm verlängert, Abstand Spindel-Tisch 295-745 mm

• Appareil de levage à 16 positions

• Commande électronique pour les opérations manuelles sur les pièces détachées

• Alimentation par la broche, pression de travail de 4 bars, équipée d'un ventilateur de refroidissement adapté à l'alimentation par l'air.

• Système de contrôle automatique de la hauteur des pièces (Z-Reader)

• Logiciel complet DrillCam CAD/CAM pour la conversion des données 2D DXF, DWG, DSTV, NC, NC1 ou 3D STEP en programmes de machines, à partir de la direction de la machine installée

• Sécurité : Système de barrière lumineuse

• Heures de fonctionnement du laser : 20 118 h

• État/entretien : Révision complète et récente

• Châssis de machine fermé avec unité laser intégrée

• Entraînement à portique combiné à des entraînements linéaires

• Changeur de palettes automatique

• Bande transporteuse longitudinale

• Convoyeur transversal (convoyeur de déchets)

• Éclairage de la zone de travail

• PCS (système de contrôle des processus)

• Diode laser de positionnement

• Système de pulvérisation d'huile

• HI-LAS

• HI-LAS PLUS

• PMS (système de surveillance du plasma)

• Laser Trumpf : Laser CO2 TFL 6000

• Unité de refroidissement

• Excitation haute fréquence

• Contrôle de la puissance du laser

• Réglage programmable de la pression du gaz de coupe

• DIAS III

• AutoLas Plus

• Système de pulvérisation d'huile pour un traitement sûr des tôles épaisses

• Arrêt automatique

• Cycles d'alimentation programmables

• Fonction d'enregistrement des données laser

• Système de contrôle : Siemens Sinumerik 840 D

• Contrôle capacitif de la hauteur

• ContourLas

• SprintLas

• Port USB

• Connexion réseau RJ-45

• Tête de coupe universelle pour toutes les épaisseurs de matériaux

• Max. acier de construction : 25 mm

• Max. acier inoxydable : 20 mm

• Max. aluminium : 15 mm

• Course de l'axe X : 3 000 mm

• Course de l'axe Y : 1 500 mm

• Course de l'axe Z : 115 mm

Équipement supplémentaire

• Système d'extraction HANDTE MF-L 2000
