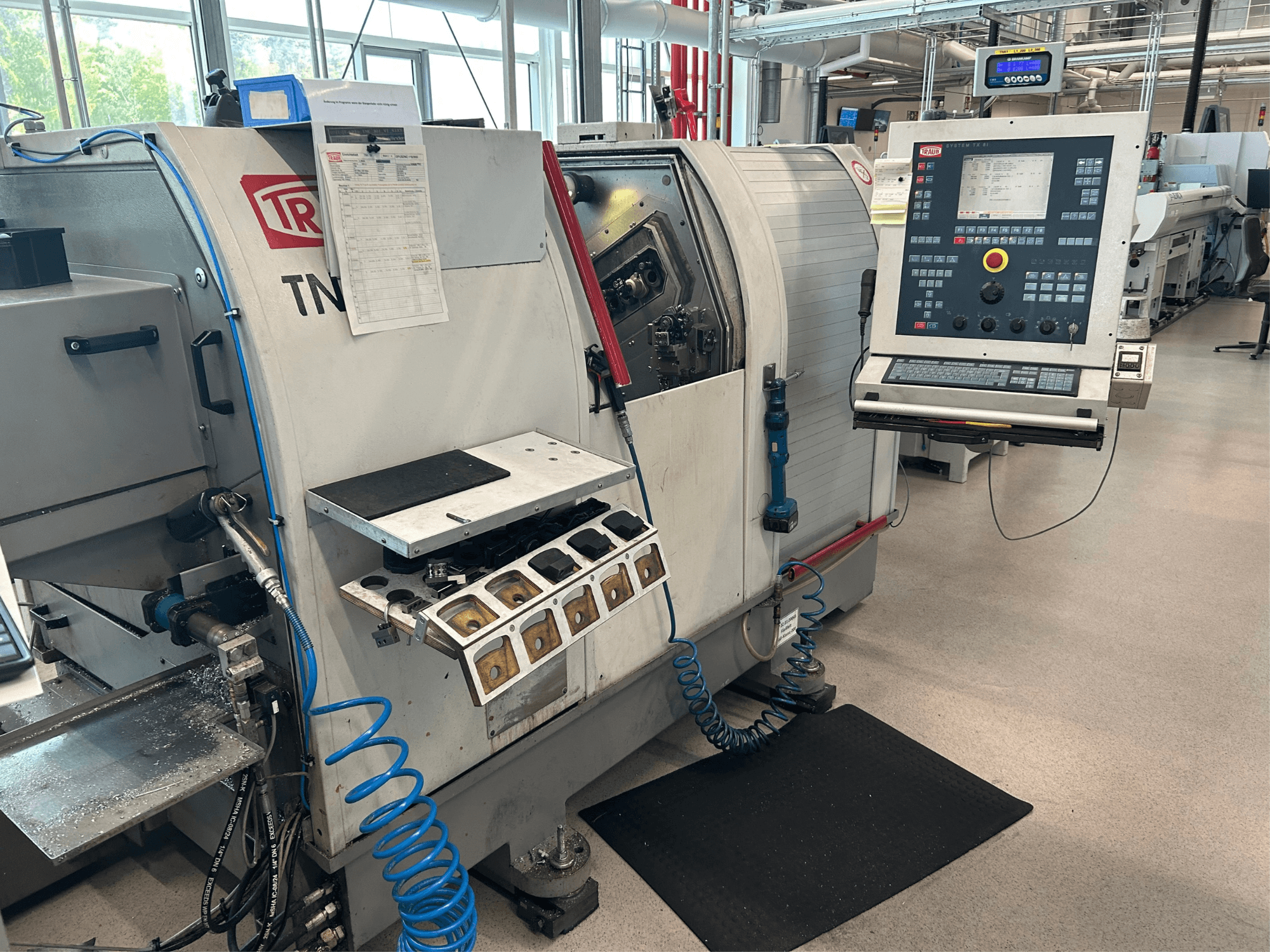

Tour horizontal TRAUB TNK 36, vue de face, montrant le panneau de commande, le porte-outil et la zone de travail avec des copeaux de métal.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

TRAUB TNK 36

Galerie de photos

TRAUB - TNK 36DE-TUR-TRA-2003-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ TRAUB TNK 36 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Ce TRAUB TNK 36 à 6 axes a été fabriqué en 2003. Il se caractérise par une vitesse de broche maximale de 6 300 tr/min et un alésage de la broche principale de 36 mm. La machine est équipée de fonctions avancées telles que la surveillance de l'outil, le taraudage rigide et un système d'arrosage à haute pression. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez au tour horizontal TRAUB TNK 36 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: TRAUB
année: 2003
MODÈLE: TNK 36
heures de production: 124706
type d'application: Tournage
Emplacement: Allemagne
type de machine: Tour horizontal
marque de l'unité de contrôle: TRAUB

Informations techniques - TRAUB TNK 36

Unité de contrôle

Marque de contrôle: TRAUB
Modèle de contrôle: TX8i (64-bit)

Mouvement

Nombre d’axes: 6
Course de l’axe X: 370 mm
Course de l’axe Z: 250 mm

Spécification technique

Contre-broche: Oui
Outils entraînés: Oui
Puissance de broche: 10.7 kW
Vitesse de broche: 6300 RPM
Refroidissement par broche: Oui

Informations supplémentaires

DONNÉES TECHNIQUES

Interface MDE : Oui
Surveillance des outils : Oui
Taraudage rigide : Oui (sans mandrin de compensation)
Alésage de la broche principale : 36 mm
Puissance d'entraînement de la broche principale : AC 6,7 / 10,7 kW
Course X/Z de la tourelle supérieure : 50 / 100 mm
Course de l'attachement arrière X : 73 mm
Course de l'attachement arrière Y : ±50 mm
Axe C de la broche principale : oui
Pièces de rechange Hainbuch : Oui
Corps de base d'aide à l'installation Hainbuch : Oui
Dispositif de changement manuel Hainbuch : Oui
Contre-broche : Motobroche
Contre-broche axe C : Oui
Dispositif de pression de contre serrage : Oui
Dispositif d'éjection de la pièce : Oui
Mandrin Hainbuch Axfix : Oui
Porte-outil supérieur : Oui
Boîte de vitesses électronique : Oui
Axe transversal X3 pour l'unité frontale : Oui
Unité frontale : 5 positions
Outils entraînés sur l'unité frontale : Oui
Poste d'usinage latéral de tronçonnage : Oui
Outils entraînés sur la station latérale de coupe : Oui
Dispositif de déchargement de la pièce : Pince
Capacité du réservoir de liquide de refroidissement : 230 l
Pression du liquide de refroidissement : 7 bar
Débit du liquide de refroidissement : 50 l/min
Alimentation interne en liquide de refroidissement : 30 bar
Arrosage haute pression : 120 bars (postes d'usinage avant et arrière)
Filtre d'arrosage : Filtre rotatif à vide Knoll VRF 150/750
Matériaux appropriés pour le filtre : Aluminium, plastique, laiton, acier
Pistolet de lavage : Oui
Puissance connectée : 22 kW
Longueur maximale de la barre : 3 m
Diamètre maximal de la barre : 36 mm
Tension de fonctionnement : 400 V, 3~, 50 Hz
Tension de commande : 24 V AC
Tension de la vanne : 24 V DC
Tension d'embrayage : 24 V DC
Puissance totale installée : 33 kW
Courant nominal total : 60 A

ÉQUIPEMENT SUPPLÉMENTAIRE EN OPTION

Alimentateur de barres FMB turbo 5-42 XT / 3200 "C
Alimentateur de barres Année : 2003
Convoyeur à copeaux à bande articulée
Hauteur de déchargement du convoyeur de copeaux : 950 mm
Tubes de guidage D25, D36
Butée de pièce courante, queue 16 × 16 mm
Brankamp CMS 100 Contrôle de collision

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
