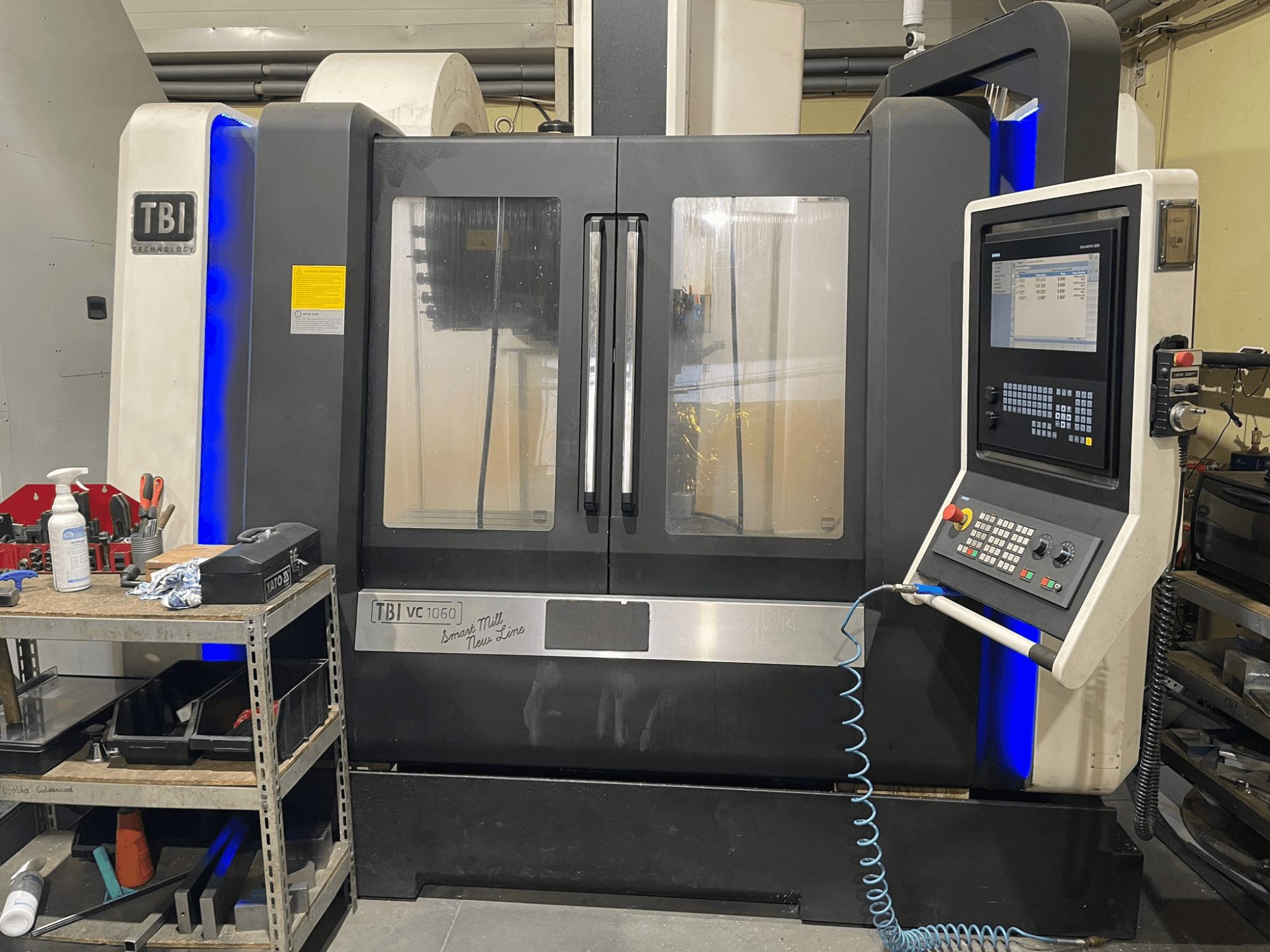

Centre d'usinage vertical TBI VC 1060 HH, vue de face, montrant le panneau de commande, le couvercle anti-poussière et les accents bleus éclairés.
Centre d'usinage vertical TBI VC 1060 HH, vue de face, montrant le panneau de commande, le couvercle anti-poussière et les accents bleus éclairés.

TBI - VC 1060 HHPL-MIL-TBI-2020-00001

85.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce TBI VC 1060 HH à 3 axes a été fabriqué en 2020. Elle présente une course de 1000 mm sur l'axe X, de 600 mm sur l'axe Y et de 650 mm sur l'axe Z. La machine comprend une table robuste de 1100 x 500 mm et une charge de table maximale de 1000 kg. Si vous cherchez à obtenir des capacités d'usinage de haute qualité, pensez au centre d'usinage vertical TBI VC 1060 HH que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: TBI
  • année: 2020
  • MODÈLE: VC 1060 HH
  • type d'application: Fraiseuse
  • Emplacement: Pologne
  • type de machine: Centre d'usinage vertical
  • marque de l'unité de contrôle: SIEMENS

Informations techniques - TBI VC 1060 HH

Unité de contrôle

  • Marque de contrôle: SIEMENS
  • Modèle de contrôle: SINUMERIK 828D

Dimensions

  • Hauteur de la machine: 2800 mm
  • Longueur de la machine: 2900 mm
  • Poids de la machine: 6800 kg
  • Largeur de la machine: 2100 mm
  • Charge de table: 1000 kg

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 1000 mm
  • Course de l’axe Y: 600 mm
  • Course de l’axe Z: 650 mm

Spécification technique

  • Poids max. de l’outil: 7 kg
  • Vitesse de broche: 10000 RPM
  • Taille du cône: SK 40

Informations supplémentaires

  • Taraudage rigide (aucun support de compensation n'est nécessaire)

  • Volant manuel

  • Dimensions de la table : 1100 × 500 mm

  • Charge de la table : 1000 kg

  • Distance entre la broche et la table : 150-800 mm

  • Arrosage à travers la broche : 20 bar

  • Capacité du réservoir de liquide de refroidissement : 330 l ; débit : 200 l/min

  • Avance rapide (X/Y/Z) : 36 / 36 / 36 m/min

  • Précision de positionnement : ±0,005 mm

  • Répétabilité : ±0,003 mm

  • Guidages linéaires X/Y/Z (à rouleaux)

  • Couvercles télescopiques pour les axes X/Y/Z

  • Contrepoids pneumatique sur l'axe Z

  • Entraînements numériques des axes

  • Magasin d'outils : 24 positions (SK40), double bras

  • Diamètre maximal de l'outil : 80 mm ; longueur maximale de l'outil : 300 mm

  • Temps de changement d'outil : 1,5 s (changeur d'outil rapide à double bras)

  • Stabilisation de la température de la broche

  • Système de purge de l'air de la broche

  • Refroidissement de l'outil : air et liquide de refroidissement

  • Système de lubrification central

  • Refroidissement de l'armoire électrique

  • Interface de données : V.24 / RS232-C / USB

  • Système de rinçage des copeaux (en bas)

  • Puissance totale : 35 kVA

Équipement supplémentaire

  • Convoyeur de copeaux intégré avec bac

  • Récupérateur d'huile

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

Votre gestionnaire de compte :

Borja Garcia

Borja Garcia est l'un de nos experts en commerce de machines d'occasion et sera votre contact direct pour toute autre question sur la machine. N'hésitez pas à la contacter.

prendre contact

Conditions de paiement

  • Paiement à l'avance

  • Financement d'actifs
