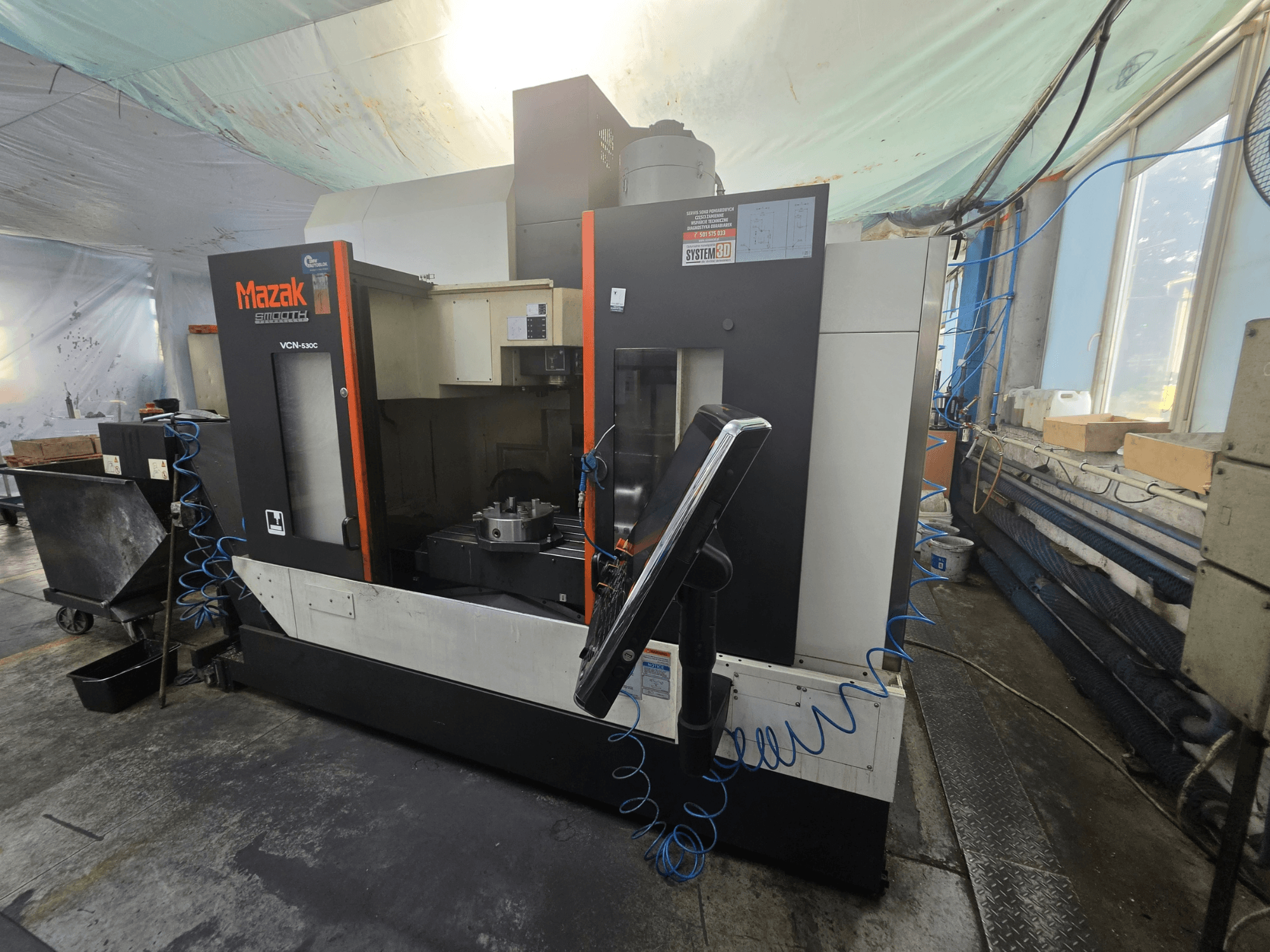

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Compteur de fonctionnement (coupe uniquement) : 11 917 h

• Courses des axes (VCN 530C standard) :

  • Distance entre la surface de la table et le nez de broche : 150–660 mm

  • Distance entre la colonne et le centre de la broche : 586 mm

• Enveloppe d'usinage / capacités :

  • Longueur maximale de la pièce : 1 300 mm

  • Largeur maximale de la pièce : 550 mm

  • Hauteur maximale de la pièce : 570 mm

  • Poids maximal de la pièce : 1 200 kg

• Table de travail :

  • Dimensions de la table : 1 300 × 550 mm

  • Rainures en T : 5 ; largeur 18 mm ; pas 100 mm

  • Remarque : la capacité de charge de la table ne correspond pas à celle du plateau tournant

• Broche :

  • Puissance du moteur : 18,5 / 11 / 7,5 kW (en fonction du régime de fonctionnement)

• Outillage / Changeur automatique d'outils (ATC) :

  • Longueur maximale de l'outil : 350 mm

  • Diamètre maximal de l'outil : 80 mm (125 mm si les emplacements adjacents sont vides)

  • Temps de changement d'outil : 1,3 s

• Vitesses d'avance :

  • Avance rapide X/Y/Z : 42 m/min

  • Avance de coupe : 1–42 000 mm/min

• Caractéristiques techniques / dimensions :

  • Capacité du réservoir de liquide de refroidissement : 250 L

  • Encombrement au sol (env.) : 2 880 × 3 102 mm

  • Hauteur de la machine (env.) : 2 807 mm

• Caractéristiques de la machine incluses (pack de production PD081) :

  • Soufflage d’air sur la pièce

  • Refroidissement haute pression par la broche

  • Rinçage des capots de la machine par le fluide de refroidissement

  • Taraudage synchrone

  • Mémoire CNC : taille maximale de programme de 8 Mo

  • Pente G00 Optimisation constante des déplacements rapides

Équipement supplémentaire

• Quatrième axe :

  • Table rotative à commande numérique Tsudakoma, modèle RNE-200L (Japon), avec plateau de 250 mm

  • Préparation du quatrième axe sur la machine

• Évacuation des copeaux :

  • Convoyeur à copeaux à bande articulée Crowther, côté gauche

  • Préparation pour un convoyeur de copeaux côté gauche

• Palpage :

  • Palpeur de pièce Renishaw OMP60

  • Préparation de l'OMP60 sur la machine

• Aspiration :

  • Unité d'aspiration des brouillards d'huile Filtermist FX6002

• Autres :

  • Système de serrage de la pièce

  • Pistolet de rinçage à fluide de refroidissement à commande pneumatique
