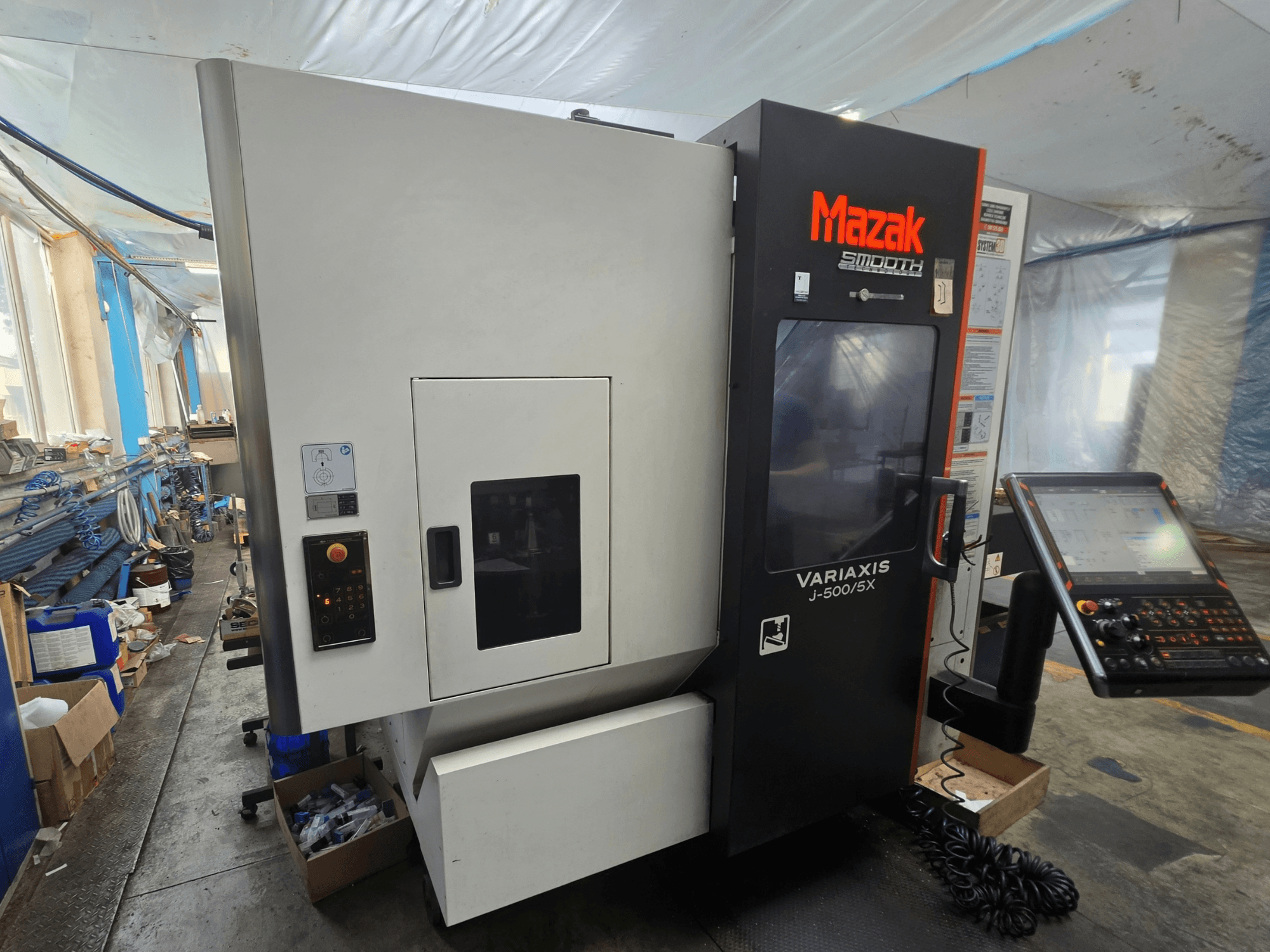

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Temps de découpe (« découpe uniquement ») : 14 396 h 54 min

• Capacité de travail et courses

  • Diamètre maximal de la pièce : 500 mm ; hauteur : 350 mm

  • Inclinaison de l'axe A : de -120° à +30° ; rotation de l'axe C : ±360°

  • Incrément d'indexation des axes A/C : 0,0001°

  • Déplacement rapide X/Y/Z : 30 000 mm/min

  • Avance de coupe maximale X/Y/Z : 30 000 mm/min

  • Temps d'indexation de l'axe A : 0,6 s par 90°

  • Temps d'indexation de l'axe C : 0,55 s par 90° / 1,05 s par 180°

  • Guidages : guidages linéaires à rouleaux

• Table et dégagements

  • Table basculante/rotative avec axes A et C

  • Dimensions de la table : 500 × 400 mm

  • Table à rainures en T (selon la configuration finale)

  • Distance entre l'extrémité de la broche et la surface de la table, table à l'horizontale : 50–560 mm

  • Distance entre le bout de la broche et la table, table à la verticale : 40–550 mm

• Broche

  • Refroidisseur de broche ; réservoir d’huile de refroidissement de la broche : 16 L

  • Orientation de la broche programmable par incréments de 1°

• Changeur d’outils et magasin

  • Changeur d’outils automatique (ATC) avec fonction de récupération ; affichage numérique du magasin ; panneau de commande externe du magasin

  • Sélection des outils : adresses fixes dans le magasin avec sélection automatique du chemin le plus court

  • Longueur maximale de l'outil : 300 mm

  • Diamètre maximal de l'outil avec des outils adjacents : 90 mm ; avec des emplacements adjacents vides : 130 mm

  • Temps de cycle « copeau à copeau » : 6,20 s

• Mesure et palpage

  • Mesure automatique de la longueur d’outil et détection de rupture d’outil

  • Fonction de mesure automatique de la longueur d’outil G37

  • Système de positionnement absolu

  • Système MAZA-CHECK

  • Préparation pour le palpeur de pièce RMP600

• Gestion du liquide de refroidissement et de la température

  • Refroidissement haute pression par l'outil (~15 kgf/cm² ≈ 14,7 bar), débit ~35 L/min

  • Réservoir de liquide de refroidissement : 300 L

  • Système de rinçage au liquide de refroidissement

  • Refroidissement des vis à billes des axes X/Y/Z

• Commande et logiciel

  • Programmation conversationnelle MAZATROL et EIA/ISO ; commande simultanée sur 5 axes en EIA/ISO

  • Constante de pente G00 ; redémarrage en douceur ; plan d'usinage incliné ; avance temporelle inverse

  • Décalages de pièce étendus : 300 paires ; macros variables : 600 variables

  • Programmation en coordonnées polaires ; cycle d’usinage Tornado

  • Usinage à grande vitesse et lissage ; compensation géométrique pour les axes rotatifs

  • Contrôle des angles sans rupture ; contrôle de l'accélération variable

  • Interfaces : USB, LAN, carte mémoire SD

• Sécurité, enceinte, conformité

  • Enceinte couvrant toute la zone de travail avec couvercle supérieur

  • Porte opérateur à verrouillage ; éclairage de la zone de travail

  • Bouclier de sécurité intelligent (ISS)

  • Marquage CE

• Aides à l'automatisation et à l'utilisation

  • Mise en marche/arrêt automatique de la machine et préchauffage

Équipement supplémentaire

• Convoyeur à courroie à charnières côté droit pour l'usinage de l'acier

• Transformateur d'alimentation conforme aux normes du marché européen

• Kit d'installation de la machine

• Manuels et étiquettes de sécurité en polonais
