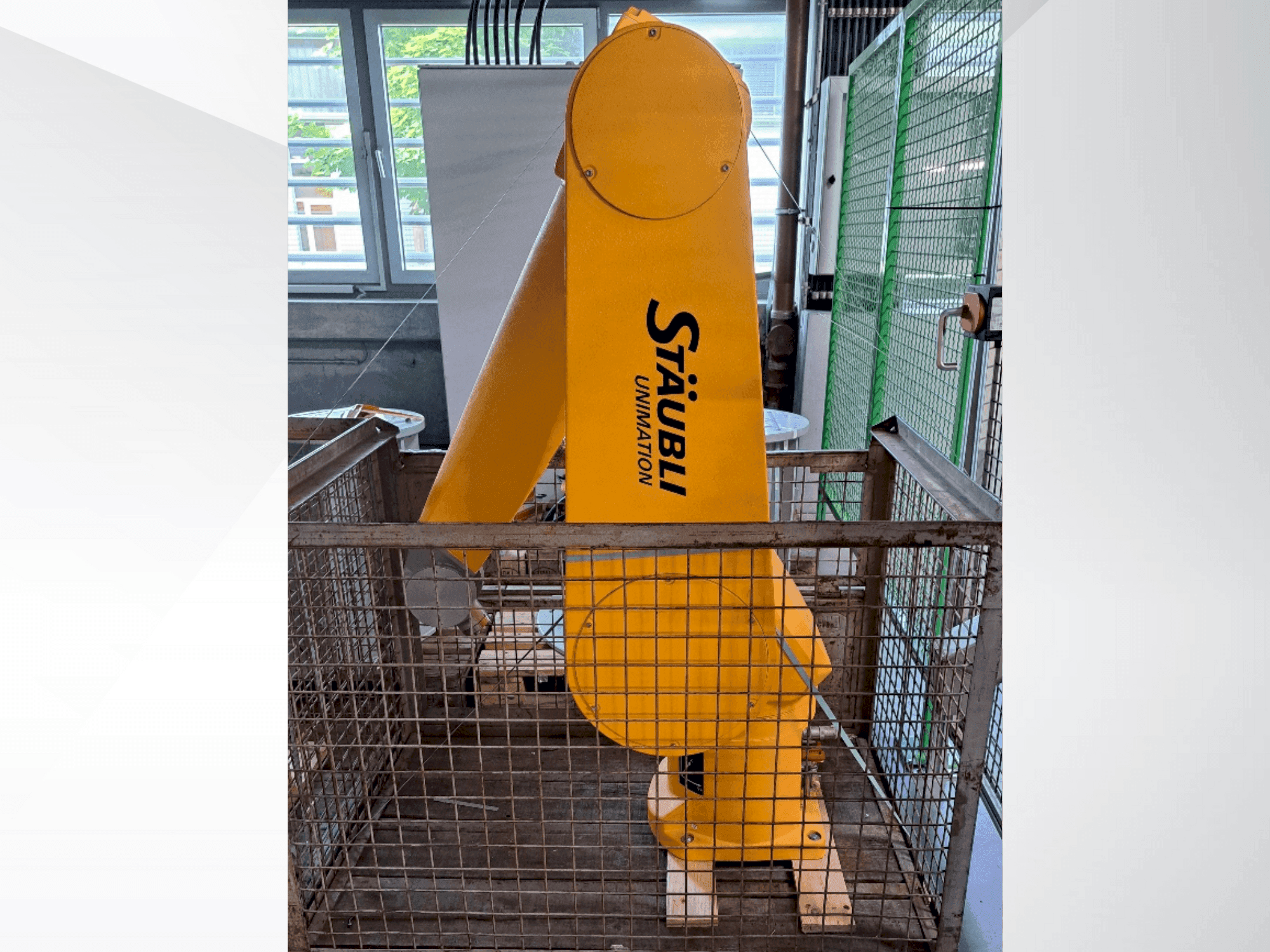

STAUBLI - RX160 LDE-ROB-STA-2017-00002

Avantages de la machine

Avantages techniques de la machine :

• Tous les axes sont équipés de freins

• Indice de protection (poignet) : IP65 (IP67) selon la norme NF EN 60529

• Plage de température de travail : +5°C à +40°C

• Tolérance à l'humidité : 30% à 95% max. sans condensation

• Charge nominale : 14 kg

• Portée (entre les axes 1 et 6) : 2010 mm

• Répétabilité : ±0,05 mm (ISO 9283)

• avec contrôleur + support

Pièce à usiner

• Portée maximale (entre les axes 1 et 5) : 1900 mm

• Portée minimale (entre les axes 1 et 5) : 462 mm

• Portée minimale (entre les axes 2 et 5) : 463 mm

• Portée minimale (entre les axes 3 et 5) : 925 mm

Gamme de mouvement

• Axe 1 : ±137.5°

• Axe 2 : ±150°

• Axe 3 : ±150°

• Axe 4 : ±270°

• Axe 5 : +120°/-105°

• Axe 6 : ±270°

Vitesse maximale

• Axe 1 : 200°/s

• Axe 2 : 200°/s

• Axe 3 : 255°/s

• Axe 4 : 315°/s

• Axe 5 : 360°/s

• Axe 6 : 870°/s

• Au centre de gravité de la charge : 12,3 m/s

Informations supplémentaires

Inerties maximales (axe 5) : 2,8 kg.m²

Inerties maximales (Axe 6) : 0,7 kg.m²
