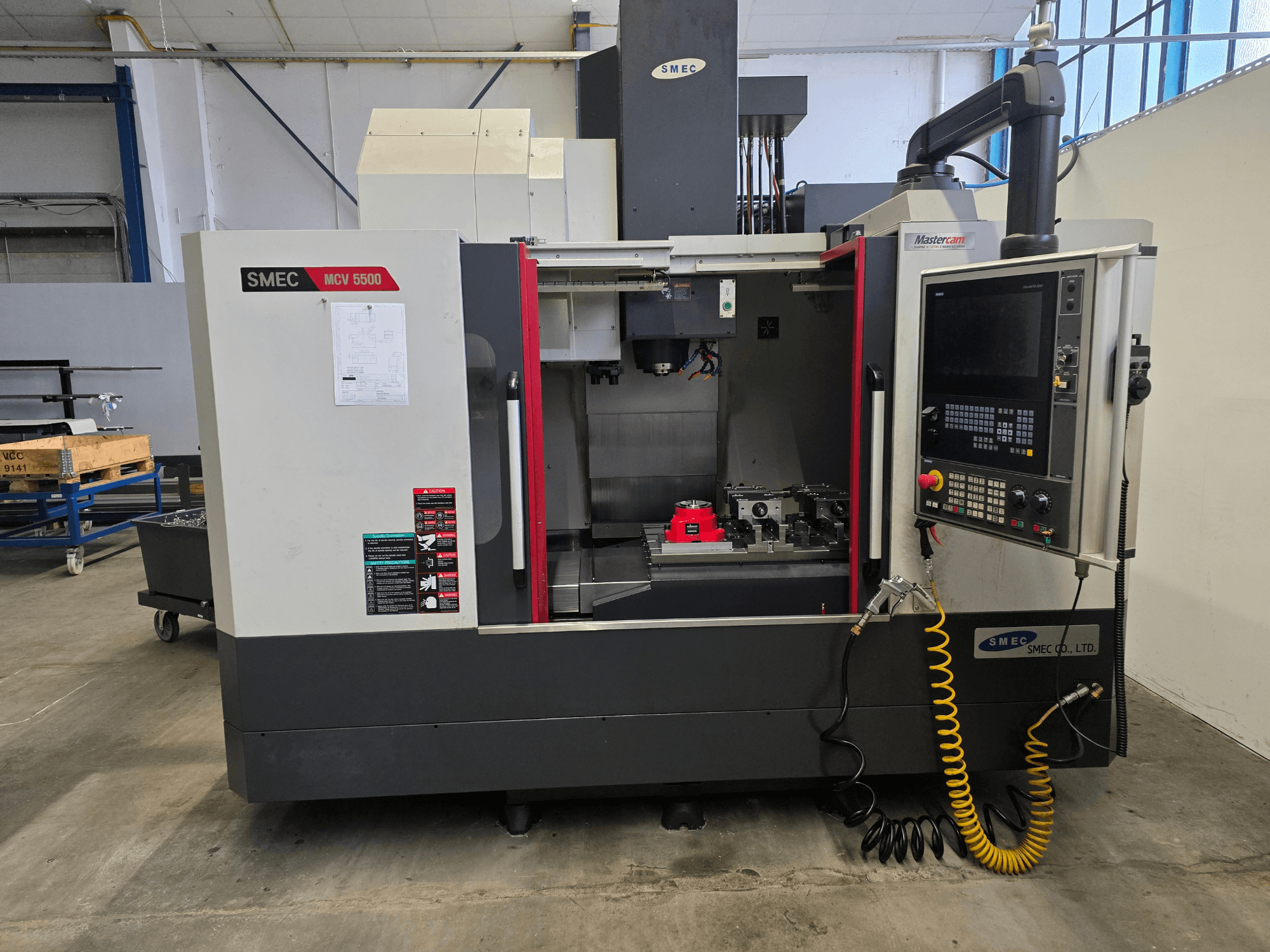

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Commande CNC : Siemens SINUMERIK 828D avec OPERATE et ShopMill

- Dimensions des rainures en T : 4 x 18H8 mm

- Entraxe des rainures en T : 125 mm

- Distance entre le centre de la broche et la colonne : 580 mm

- Distance entre la table et l'extrémité de la broche : 130-650 mm

- Vis à billes axe X : Ø 40 x 12 mm

- Vis à billes axe Y : Ø 40 x 12 mm

- Vis à billes axe Z : Ø 40 x 10 mm

- Moteur d'avance axe X : 3 kW

- Moteur d'avance axe Y : 3 kW

- Moteur d'avance axe Z : 3 kW

- Déplacement rapide X/Y/Z : 36/36/30 m/min

- Vitesse d'avance X/Y/Z : 1-15 000 mm/min

- Moteur de broche : 22 kW (30 min) / 18,5 kW (en continu)

- Couple maximal de la broche : 141 Nm

- Cône de broche : BBT 40

- Capacité de stockage des outils : 30 positions

- Poids maximal de l'outil : 8 kg

- Longueur maximale de l'outil : 300 mm

- Diamètre maximal de l'outil : Ø 80 mm (Ø 125 mm avec des emplacements vides adjacents)

- Temps de changement d'outil : 1,6 s

- Temps de cycle « copeau à copeau » : 5 s

- Capacité du réservoir du système de refroidissement : 365 L

- Débit du liquide de refroidissement : 29,1 L/min

- Pression interne du liquide de refroidissement (IKZ) : 20 bars

- Capacité du circuit hydraulique : 3,9 L

- Pression maximale du système hydraulique : 9 bars

- Puissance maximale requise : 32 kVA

- Tension : 400 V

- Raccordement à l'air comprimé : 6 bar

- Dimensions de la machine (L x P x H) : 3 635 mm (convoyeur à copeaux compris) x 2 977 mm x 2 778 mm

- Équipement supplémentaire :

* Convoyeur à copeaux latéral à courroie articulée avec rouleaux

* Écumeur d'huile à bande sans fin

* Unité de refroidissement avec pistolet de refroidissement et rinçage du banc

* Système de refroidissement à l'huile de la broche

* Pistolet à air

* Lecteur DXF

* Volant de commande électronique

* Voyant d'état à 3 couleurs

* Éclairage de la zone de travail
