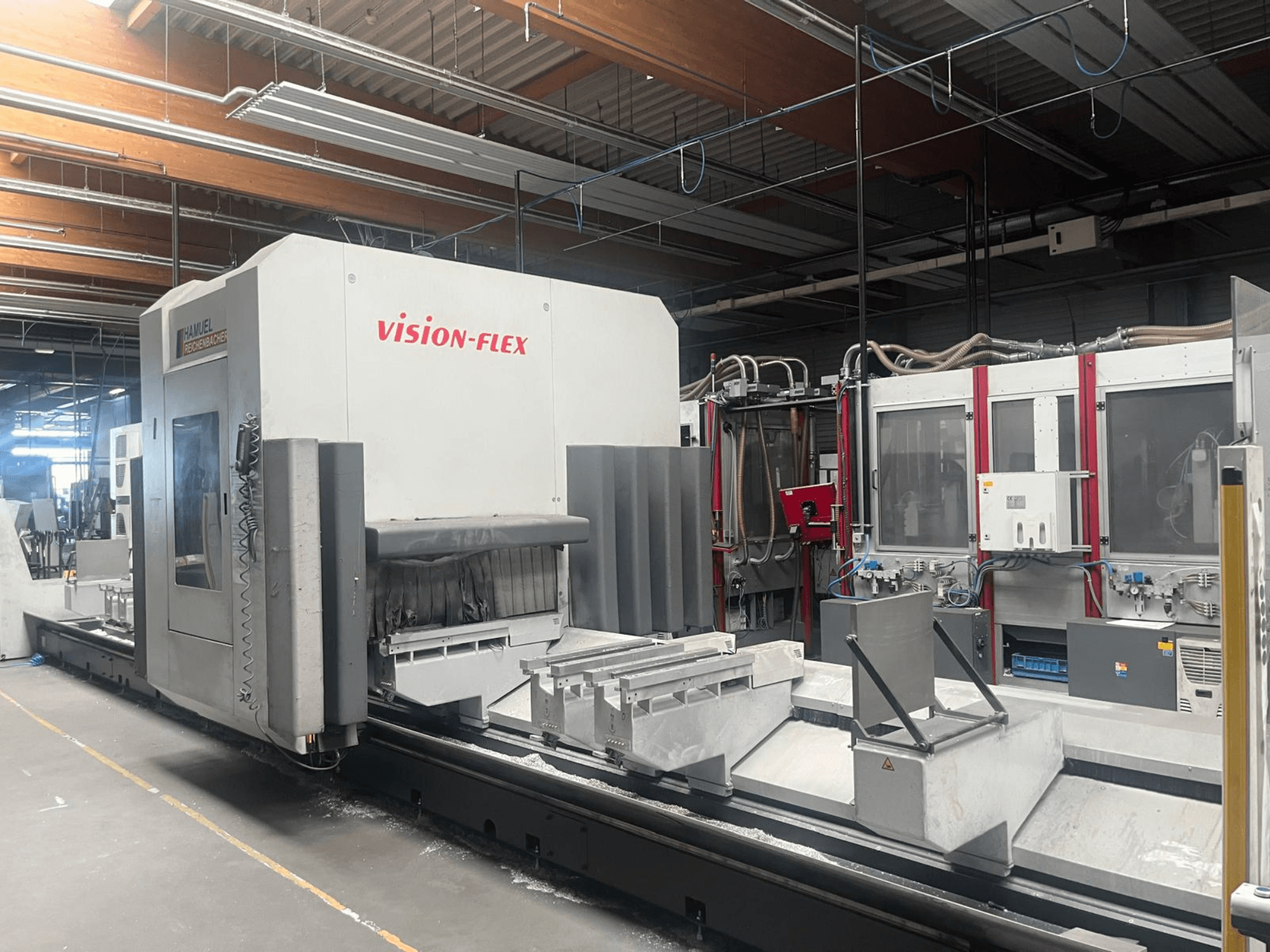

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Nombre d'axes : 5 axes (axe C ±360°, axe B ±180°)

• Course de l'axe X : 8 060 mm

• Course de l'axe Y : 1 210 mm (+ 400 mm de course d'échange)

• Course de l'axe Z : 760 mm

• Vitesses d’avance rapide des axes : X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Accélération des axes : 6 m/s²

• Vitesse de rotation de la broche : jusqu’à 24 000 tr/min

• Puissance de la broche principale : 15 kW (S1 en continu), 18 kW (S6 max)

• Couple de la broche : 14,3 Nm (S1), 17,2 Nm (S6)

• Porte-outil de la broche : HSK-F63

• Longueur / poids max. de l'outil : 240 mm / 6 kg

• Changeur d'outils : changeur à disque à 20 emplacements (automatique)

• avec écran TFT 19 pouces et terminal portable HT-2

• Tension d'alimentation : 400 V (3~ ±10 %, 50 Hz)

• Courant nominal : 90 A

• Fusible d'entrée : 100 A (Ic < 17 kA)

• Tension de commande : 24 V CC

• Puissance totale : 45 kW

• Alimentation en air comprimé : min. 7 bars, env. 1 000 NL/min

• Système de lubrification : système de lubrification centralisé automatique (capacité de 3 L de graisse) + lubrification en quantités minimales (MQL) avec réservoir de 3 L

• Poids de la machine : 10 000 kg

• Dimensions de la machine (encombrement au sol) : env. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Équipement supplémentaire :

• convoyeur à copeaux LEHMANN, pupitre de commande manuel EATON, blocs de serrage de profilés à réglage pneumatique (8 poutres), configuration de commande à 2 canaux pour un réglage et un usinage simultanés
