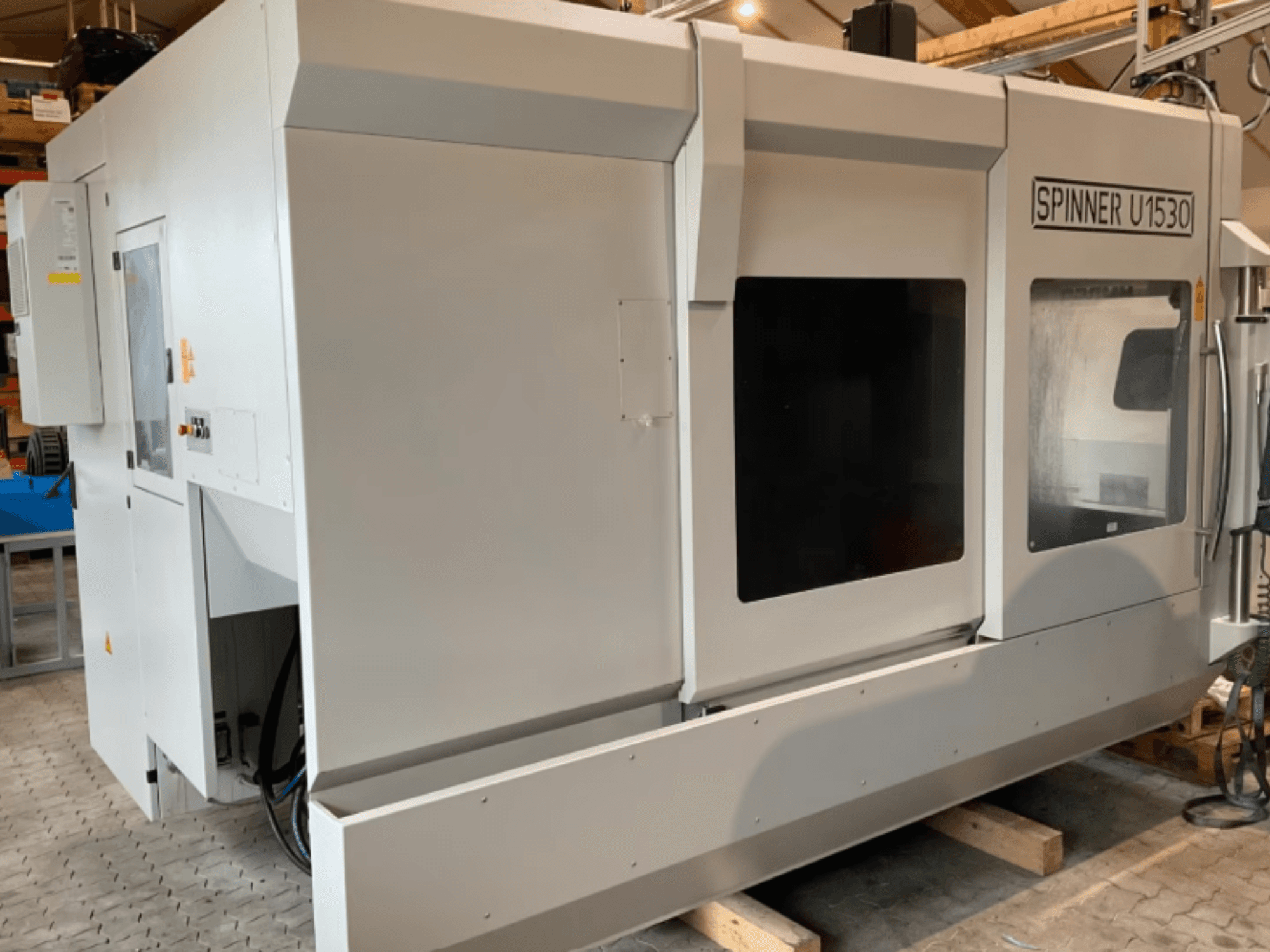

Cette machine SPINNER U5-1530 à 5 axes a été fabriquée en 2021. Elle offre une course impressionnante de 1 530 mm sur l'axe X, de 530 mm sur l'axe Y et de 465 mm sur l'axe Z. La machine comprend une table fixe rigide combinée à une table rotative/inclinable à 2 axes, ce qui renforce sa polyvalence. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage vertical SPINNER U5-1530 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: SPINNER
- année: 2021
- MODÈLE: U5-1530
- heures de production: 6000
- type d'application: Fraiseuse
- Emplacement: Allemagne
- type de machine: Centre d'usinage vertical
- marque de l'unité de contrôle: SIEMENS
Informations techniques - SPINNER U5-1530
Unité de contrôle
- Marque de contrôle: SIEMENS
- Modèle de contrôle: 840D-SPIOS V1
Dimensions
- Poids de la machine: 10500 kg
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 1530 mm
- Course de l’axe Y: 530 mm
- Course de l’axe Z: 465 mm
Spécification technique
- Vitesse de broche: 12000 RPM
- Refroidissement par broche: Oui
- Stations d'outils: 54
Informations supplémentaires
- Nombre d'axes : 5 axes simultanés
- Configuration de la table : section de table fixe et rigide (Starrtisch U-1530) combinée à une table rotative/inclinable à 2 axes (SPRT650 / Version T)
- Vitesse de broche : jusqu'à 12 000 tr/min (option broche avancée)
- Cône de broche : SK40
- Capacité du magasin d'outils : 54 positions
- Puissance de court-circuit du réseau (SK-Netz) : >= 1,6 MVA (100xPnE/module R en kW)
- Puissance connectée : 26 kVA
- Tension nominale : 3~ 400 V + N + PE
- Courant nominal du dispositif de protection (In) : 50 A
- Courant nominal de service (Ib) : 42 A
- Fréquence du réseau : 50 / 60 Hz
- Type de réseau, type de raccordement : réseau TN (5 fils) avec point neutre mis à la terre et chargeable
- Disjoncteur différentiel (RCCB) : sans disjoncteur différentiel (recommandé)
- Système de commande : SIEMENS 840D-SPIOS V1 (plateforme SINUMERIK 840D sl sl SPIOS V2)
- Système de mesure : échelles linéaires X/Y/Z (U-1530 Advanced) associées à un palpeur de pièce 3D BLUM et à un système de mesure des axes B/C
- Arrosage par la broche (IKZ) : Oui, avec unité de préparation CTS haute pression et réservoir haute pression (BAZ 70 bars)
- Freinage des axes rotatifs : freins hydrauliques sur les axes B et C avec passage rotatif à 2 voies (70/7 bar)
- Plage de température ambiante : 15 °C < T < 35 °C
- Humidité relative : <= 70 % à 20 °C
- Poids total de la machine : ~10 500 kg (machine de base) + ~377 kg (convoyeur à copeaux) + 170 litres de liquide de refroidissement
- Langue principale : allemand
- Deuxième langue : anglais
- Terminal de commande portable multifonction : inclus
- Shopmill : inclus
- Axe rotatif d'usinage à 4 axes : inclus
- Simulation 3D : incluse
- Reconnaissance du matériau restant : incluse
- Enregistrement simultané de l'usinage : inclus
- Fonctions d'arrêt automatique : incluses
- Mesure cinématique : incluse
- Surface avancée : incluse
- Interpolation spline : incluse
- Mémoire supplémentaire de 2 Go : incluse
- Fonctions du système de palpage : incluses
- Système de refroidissement + convoyeur à puce en U U1530 : Inclus
- Soufflage d'air au niveau de la tête de broche : Inclus
- Air comprimé via la broche de fraisage : Inclus
- Pistolet de rinçage : inclus
- Porte robot, droite : incluse
- Interface UNIROB-V2021-Basis : incluse
- Documentation numérique : en allemand
- Œillets pour déchargement par grue : inclus
- Peinture standard : incluse
- Réalisation électrique : EUROPA-ST
- Pression hydraulique du système : 68 bars
- Pression hydraulique de serrage (4e/5e axe) : 35 bars
- Pression de service pneumatique : 6 bars
- Consommation d'air comprimé : 180 litres/min (norme)
- Émission sonore maximale : 73 dB(A) en fonctionnement normal
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
