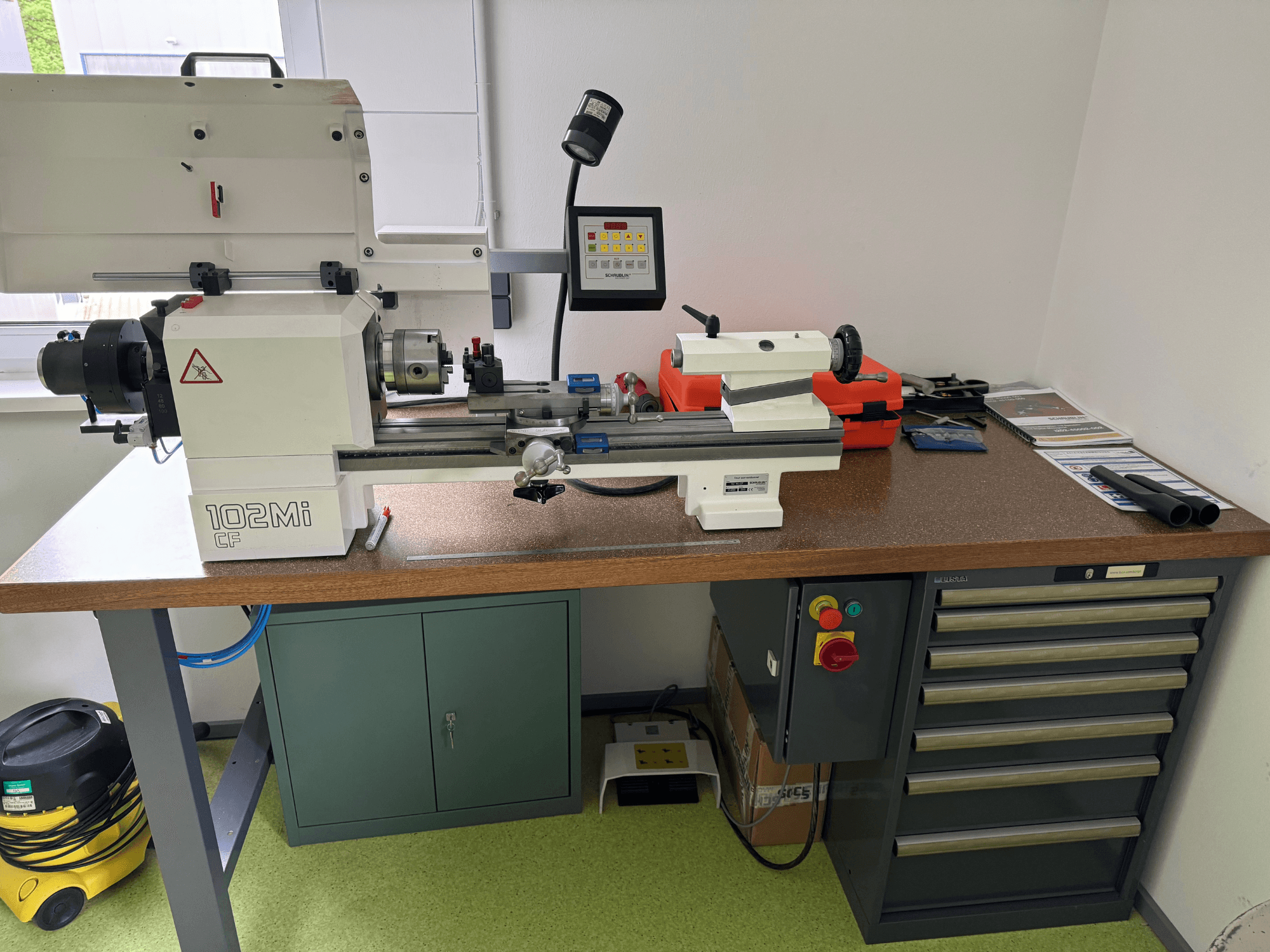

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Poupée : Moteur intégré

• Montage : Montage sur établi (version CE)

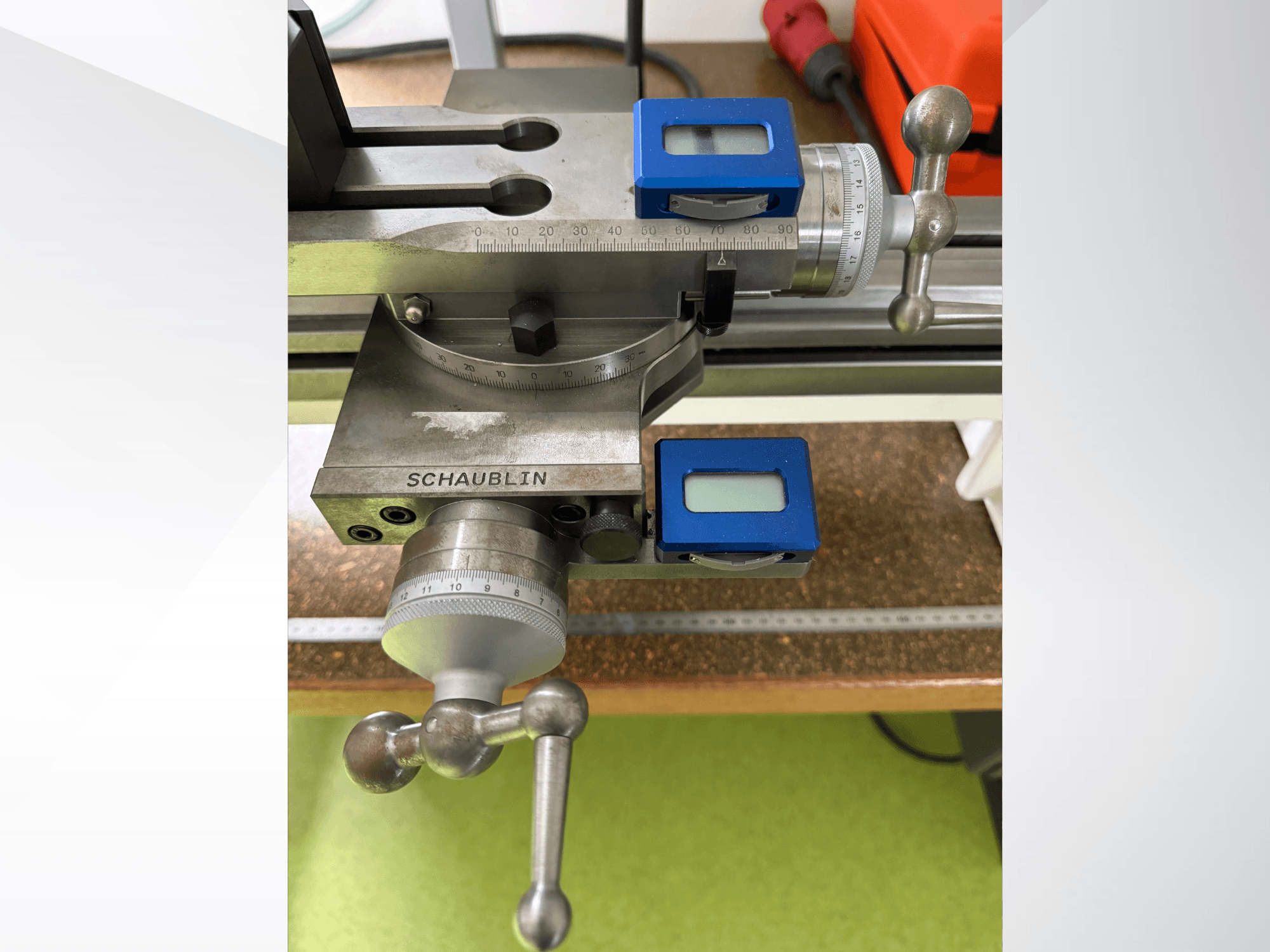

• Coulisse transversale : Coulisse transversale à manivelle avec dispositif de mesure numérique

• Contre-pointe : cône morse 2

Equipement supplémentaire

• Établi : 2000 x 800 x 900 mm

• Armoire à tiroirs Lista : 564 x 725 x 850 mm

• Dispositif de serrage pneumatique W25 avec distributeur de graphite

• Système de porte-outils à changement rapide Tripan-111S

• Porte-barre d'alésage, coudé à 30°, max Ø12 mm

• Mandrin à 3 mors W25/Ø100 (fonte, manuel)

• Accessoire pour la contre-pointe : Centre rotatif 60°, Ø18 mm (Gepy)

• Jeu de pinces de serrage W25 (0,5-25 mm, 50 pièces)

• Lampe Mebiflex 70

• Diamètre max. Diamètre admissible au-dessus du banc : 200 mm

• Diamètre max. Diamètre admissible au-dessus du chariot (chariot transversal) : 120 mm (60 mm avec support arrière)

• Hauteur centrale au-dessus du lit : 102 mm

• Hauteur centrale au-dessus du chariot : 20 mm

• Distance max. Distance au centre : 470 mm

• Longueur du lit : 1 000 mm

• Hauteur du lit : 168 mm

• Entraînement de la broche principale : Moteur AC, 1,5 kW (fonctionnement continu)

• Options de type de broche : W20 / W25

• Vitesse de la broche (variable à l'infini) : 100 - 6 000 tr/min (min-¹)

• Diamètre intérieur de la broche : 20 mm (W20) / 25 mm (W25)

• Capacité max. Capacité en barres : 14,5 mm (W20) / 19 mm (W25)

• Course du chariot (manuelle) sur le banc : 442 mm

• Course transversale (axe X) : 100 mm

• Résolution de l'axe X (rayon) : 0,001 mm (numérique)

• Course longitudinale (axe Z) : 90 mm (en option : 150 mm pour le chariot supérieur orientable)

• Résolution de l'axe Z : 0,001 mm (numérique)

• Broche à vis trapézoïdale : Ø 9 x 2 mm

• Section max. Section transversale de la queue de l'outil : 16 x 16 mm (système Multifix) / 12 x 12 mm (système Tripan)

• Diamètre du porte-outil : 20 mm (système Multifix) / 12 mm (système Tripan)

• Contre-pointe standard : cône interne Morse 2, diamètre extérieur de la broche 30 mm, course 80 mm

• Contre-pointe à levier (en option) : cône interne W20/W25, diamètre extérieur de la broche 40 mm, course 100 mm

• Contre-pointe à étoile (en option) : cône interne W20/W25, diamètre extérieur de la broche 40 mm, course 150 mm

• Système de levier de serrage rapide (en option) : Vitesse maximale de la broche 3 000 tr/min

• Système de serrage pneumatique (en option) : Force de serrage axiale réglable, 500 daN à 5 bar, vitesse maximale de la broche 6 000 tr/min

• Verrouillage de la broche : Verrouillage de la broche à commande pneumatique, couple de verrouillage 48 Nm à 5 bar (vitesse maximale 3 000 tr/min)

• Lunettes (en option) : Lunettes fixes à dégagement, Ø 0,01 à 40 mm

• Connexion électrique : 400V, 50/60 Hz, courant nominal 12A (fusible d'entrée max. 20A), fluctuations de tension admissibles de +/- 5%.

• Consommation électrique : 1,8 kVA

• Niveau sonore sous charge au poste de l'opérateur : < 60 dBA

• Température de fonctionnement : +15°C à +30°C (+5°C à +40°C pour les appareils de mesure numériques)

• Humidité relative : 5% à 80%

• Batterie de l'unité de mesure numérique : 1x lithium 3V, type CR 2032 (consommation de courant : 45 µA, durée de vie : 5 000 heures de fonctionnement continu)

• Chargement au sol : 263 kg/m²

• Capacité de charge utile au sol : 113 kg/m²
