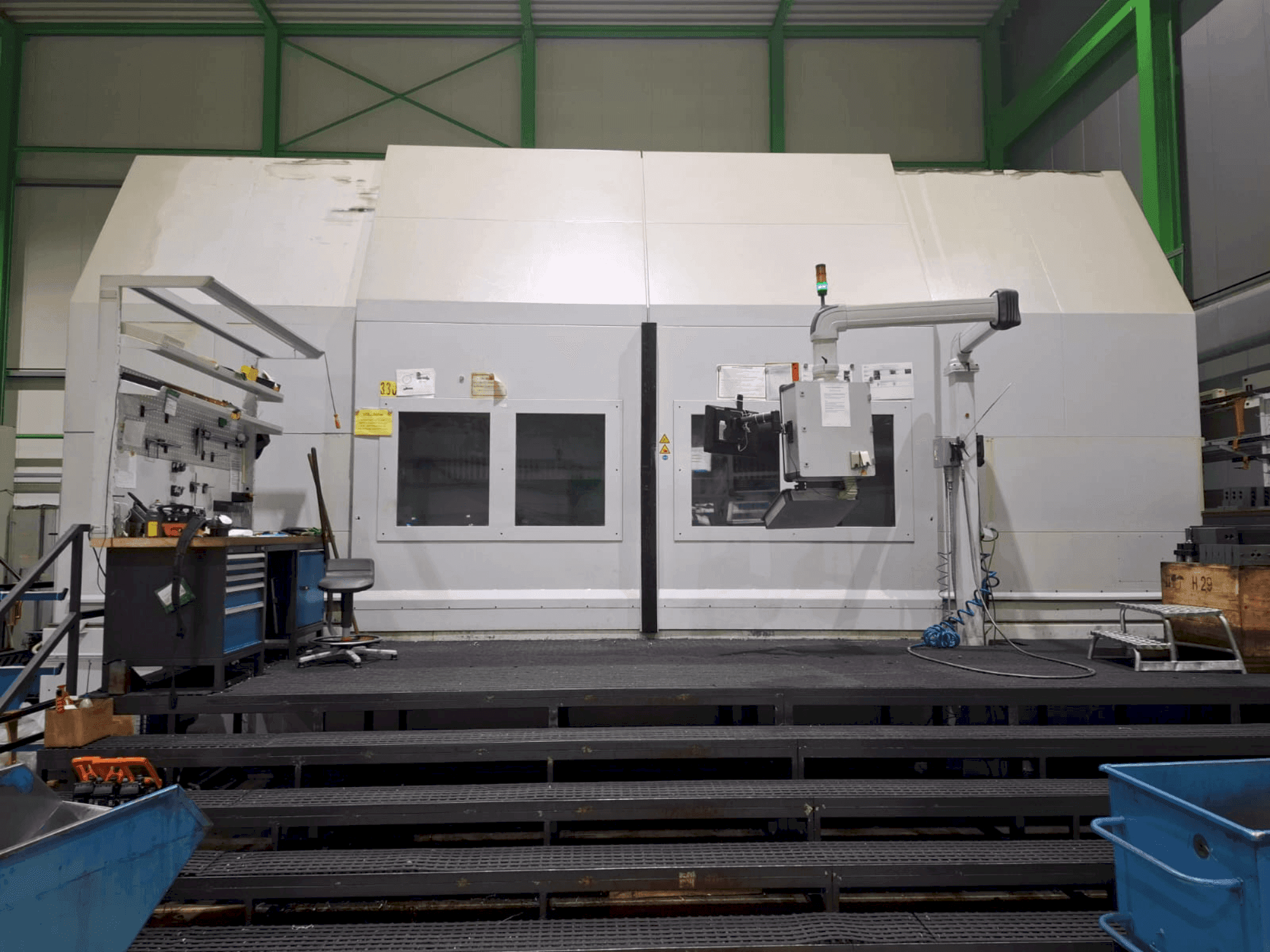

Pittler - PV4000DE-TUR-PIT-2018-00001

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Axes : 5 / type : tour vertical avec 1 broche de tournage, 2 porte-outils sur 2 coulisses transversales / diamètre de pivotement max. Diamètre de pivotement : 3800 mm / capacité de charge de la broche (mandrin + pièce) : 35000 kg / niveau sonore : ≤80 db(a) selon en 12478
  • - Course de l'axe x1 : 2800 mm / course de l'axe x2 : 3200 mm / course de l'axe z : 1000 mm / vitesse de déplacement rapide : x : 32 m/min, z : 20 m/min / force d'avance : 22 kn (x et z) / guidages : linéaires à rouleaux sans jeu / système de mesure de position : linéaire
  • - Type : siemens sinumerik 840 d sl / mémoire nc : 10 mb / interface utilisateur : hmi operate, op019 avec écran couleur 19" / option logiciel : programync / interface réseau : ethernet, option dnc / service à distance : via teamviewer, teleservice pour plc & nc
  • - Moteur : moteur asynchrone refroidi par liquide avec commande orientée vers le champ / vitesse max. Vitesse : 100 rpm / couple : 67000 nm à 40% du cycle de travail / puissance d'entraînement : 200 kw à 100% du cycle de travail / roulement : roulement axial à billes de précision, Ø 1400 mm / flasque de la broche : Ø 1900 mm / caractéristiques : protection contre les collisions, aide à l'alignement, refroidissement par eau
  • - Système d'outils : capto c8 / 20 porte-outils avec alimentation directe en liquide de refroidissement / double porte-outils (mfu) : pour le tournage et le perçage, vitesse jusqu'à 6000 tr/min, couple : 120 nm (cycle de travail de 100%), axe b : positionnement angulaire en continu / magasin d'outils (gauche) : 25 positions (type chaîne), diamètre max. Diamètre : 150 mm, longueur : 400 mm, poids : 20 kg / magasin d'outils (droit) : 41 positions (pour tête mfu)
  • - Unité hydraulique : avec valve proportionnelle, pression de serrage sélectionnable / manivelle électronique : siemens ht2 / siemens safety integrated : mouvements du chariot et de la broche avec porte ouverte / sonde de mesure : précision ≤5 µm, sans fil, interchangeable / filtre à air : uas smog hog sh-m20 225 / t tr e, 1. 5 kw, 4000 m³/h / porte automatique de la zone de travail en deux parties / zone de travail à l'entrée : avec plaque de roulement
  • - Système de refroidissement : 6 bar, 80 l/min / filtre à bande de papier : knoll kf150/1550, 150 l/min, filtration ~60 µm, réservoir de 1550 l / pompe à haute pression : 70 bar, régulation de fréquence (alimentation parallèle possible) / refroidisseur à immersion : installé dans le réservoir du filtre / écrémeur à bande d'huile : friess type 1u / convoyeur à copeaux : knoll, type de bande à charnières, hauteur de déchargement 1150 mm
  • - Mandrin à compensation röhm 12 mors (kfg 3500/3/6/12), Ø 3500 mm, hauteur 500 mm / cylindre tandem avec distributeur d'huile et système de mesure / course des mors : 55 mm / compensation par mors : ±6 mm / course du piston : 120 mm / pression de serrage max. Pression de serrage : 60 bar / force de serrage totale : 10-200 kn / max. Vitesse : 100 tr/min / poids du mandrin : ~30000 kg
