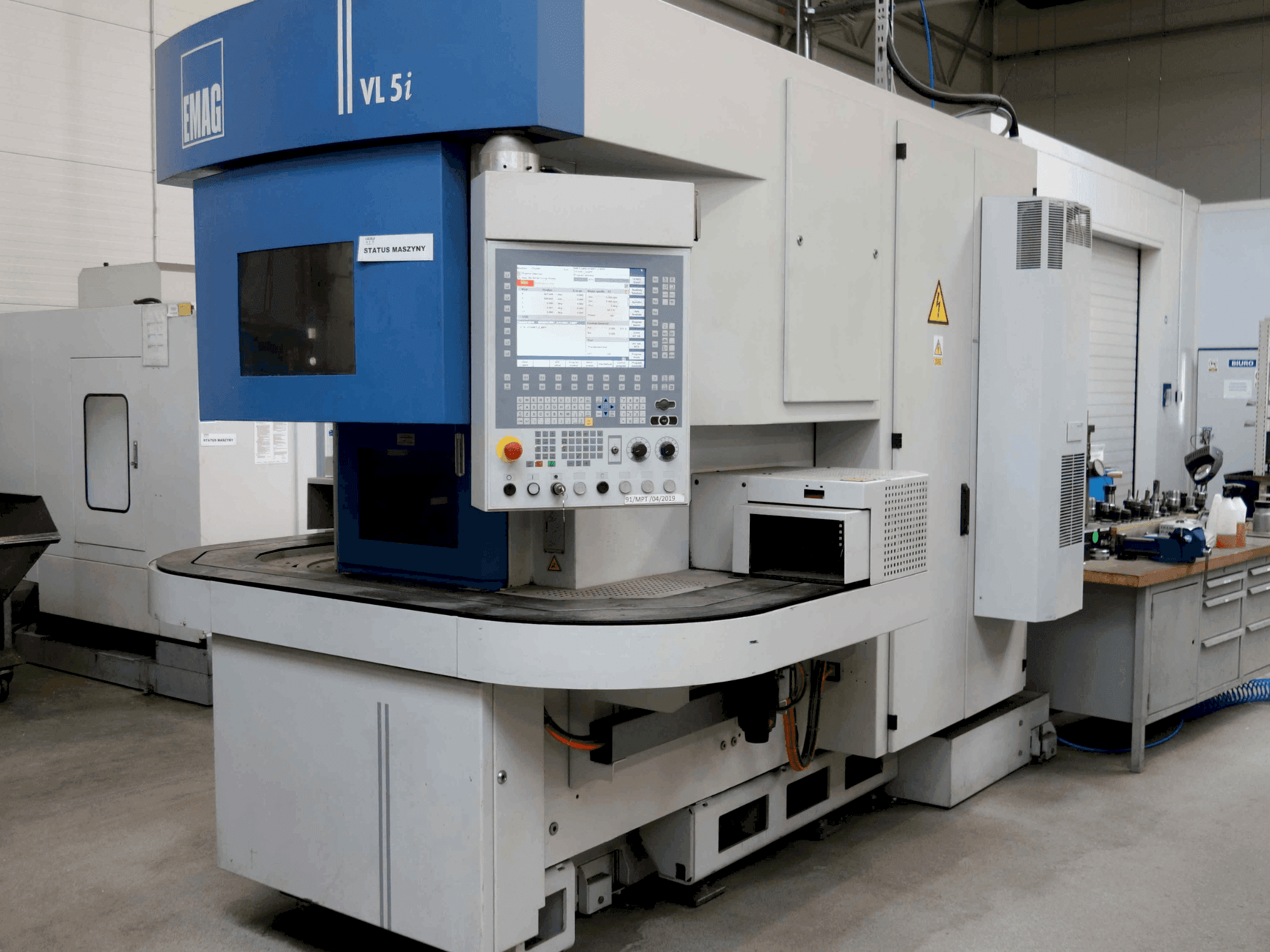

Ce tour vertical EMAG VL5 i DSL a été fabriqué en 2014. Il est équipé d'un entraînement de broche principale puissant de 18 kW et offre une plage de vitesse comprise entre 0 et 4 500 tr/min. Équipée d'une commande Siemens SINUMERIK 840Dsl et d'une tourelle à brides EMAG robuste à 12 positions, elle garantit des opérations précises et efficaces. Idéale pour l'usinage de pièces pesant jusqu'à 6 kg grâce à son mandrin hydraulique spécialisé. Pour plus d'informations sur ce tour vertical, n'hésitez pas à nous contacter.
Vue d'ensemble
- marque: EMAG
- année: 2014
- MODÈLE: EMAG VL5 i DSL
- type d'application: Tournage
- Emplacement: Pologne
- type de machine: Tour vertical
- marque de l'unité de contrôle: SIEMENS
Informations techniques - EMAG EMAG VL5 i DSL
Unité de contrôle
- Marque de contrôle: SIEMENS
- Modèle de contrôle: SINUMERIK 840Dsl
Dimensions
- Profondeur de la machine: 3900 mm
- Hauteur de la machine: 3200 mm
- Longueur de la machine: 3120 mm
- Poids de la machine: 7500 kg
Mouvement
- Nombre d’axes: 2
- Course de l’axe X: 745 mm
- Course de l’axe Z: 300 mm
Spécification technique
- Outils entraînés: Oui
- Diamètre max. de la pièce: 220 mm
- Hauteur max. de la pièce: 175 mm
- Puissance de broche: 18 kW
- Vitesse de broche: 4500 RPM
- Refroidissement par broche: Oui
Informations supplémentaires
- Diamètre maximal du mandrin : 250 mm
- Diamètre de rotation maximal : 270 mm
- Capacité d'automatisation standard en configuration fermée : 16 (80...220 mm) / 10 kg ; 22 (30...160 mm) / 8 kg ; 37 (30...85 mm) / 4,5 kg
- Charge totale admissible maximale du système d'automatisation : 175 kg
- Longueur de la chaîne : 224 pouces
- Nombre de maillons de chaîne : 224
- Pas de chaîne : 1 pouce (25,4 mm)
- Temps de chargement : 2 à 4 s
- Bride d'arbre (DIN 55026) : taille 6
- Diamètre du roulement avant de la broche : 110 mm
- Puissance du moteur asynchrone à courant alternatif de l'entraînement principal (100/40 % ED) : 18 / 27 kW
- Couple de l'entraînement principal (100/40 % ED) : 200 / 300 Nm
- Vitesse en coin : 850 tr/min
- Vitesse d'avance rapide X : 60 m/min
- Vitesse de déplacement rapide Z : 30 m/min
- Force d'avance X et Z : 10 kN
- Diamètre de la vis à billes X / Z : 40 mm
- Porte-outils : tourelle à 12 positions, logement pour queue cylindrique DIN 69880 (VDI 40)
- Diamètre de la tige d'outil : 40 mm
- Longueur maximale de l'outil, porte-outil compris : 190 mm
- Cercle d'interférence maximal de l'outil : 760 mm
- Vitesse maximale des outils entraînés : 6 000 tr/min
- Vitesse angulaire des outils entraînés : 3 000 tr/min
- Puissance maximale des outils entraînés : 8,5 kW
- Couple maximal des outils motorisés (10/40/100 % ED) : 40 / 24 / 15 Nm
- Alimentation électrique / Type de courant : 3 ~
- Fréquence : 50 Hz
- Tension de service : 400 V
- Tension de commande générale (CC) : 24 V
- Tension de commande de la vanne / CA : 24 V (CC) / 230 V (CA)
- Alimentation de l'éclairage : 24 V
- Puissance de raccordement : 36 kW
- Courant nominal : 64 A
- Fusible d'alimentation : 80 A
- Norme d'exécution électrique : VDE 0113
- Longueur, convoyeur de copeaux compris : 4 185 mm
Équipement supplémentaire, non inclus
Capacité du réservoir de liquide de refroidissement : 360 litres
Avantages de la machine
Avantages techniques de la machine
Grande précision d'usinage, vitesses de déplacement rapide, vitesse maximale élevée des outils motorisés
Machine conçue pour un fonctionnement en une seule équipe
Température ambiante maximale : jusqu’à 30 °C
Humidité maximale : 50 %
Niveau de pression acoustique : 78 dB(A)
Informations complémentaires
Machine toujours sous tension
