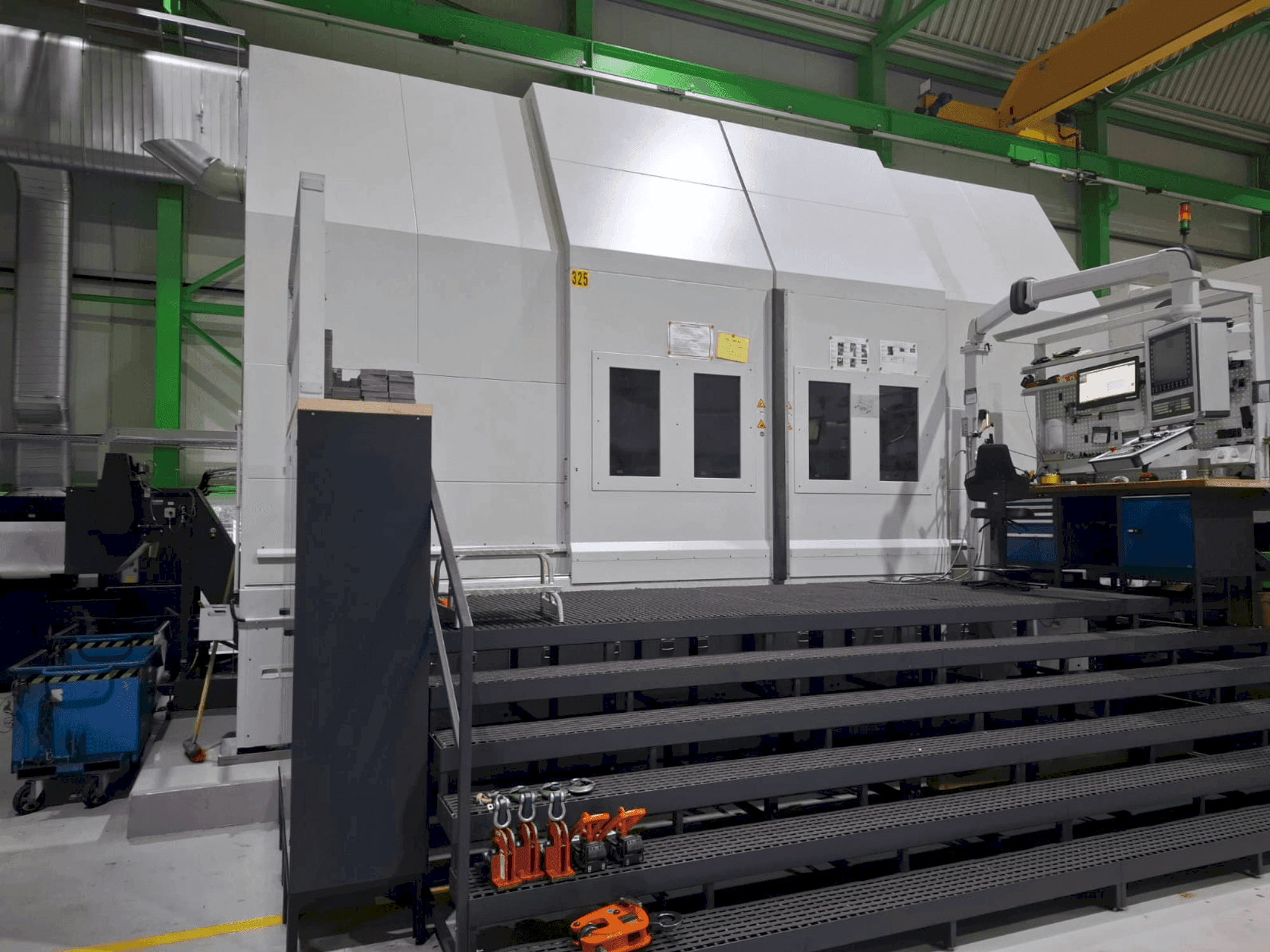

Pittler - PV2500DE-TUR-PIT-2021-00001

Équipement supplémentaire

• Système de mesure : Linéaire sur les deux axes

Avantages de la machine

Avantages techniques de la machine

• Tension de service : 400 v, 50 hz avec un conducteur neutre résistant / tension de commande : 24 v, dc / tension d'éclairage : 230 v, 50 hz / puissance de crête théorique : 245 kw / niveau sonore : ≤80 db(a) / classe de protection : ip 54
• Microprocesseur cnc path control : siemens sinumerik 840 d sl / nc memory : 10 mb / operating interface : hmi operate / remote maintenance : teamviewer installed / network interface : dnc-option with configurable ip address / air purifier : uas smog hog, type sh-m20 225/ttreo 15 kw / air capacity : 4000 m³/h / measuring probe accuracy : ≤5 μm
• Couple maximal : 53000 nm / puissance d'entraînement : 2×103 kw = 206 kw
• Course horizontale (axe x) : 2×2700 mm / course verticale (axe y) : 2×1000 mm / vitesse de déplacement rapide (axe x) : 40 m/min / vitesse de déplacement rapide (axe z) : 24 m/min / force d'avance (deux axes) : 22 kn
• Max. Diamètre de pivotement : 3000 mm / plus grand diamètre de tournage : 2800 mm / capacité de charge de la broche : 25000 kg
• Diamètre de la broche : 360 mm / diamètre de la bride de la broche cylindrique : 1100 mm
• Porte-outils : porte-outils double avec interface capto c8 / pression du liquide de refroidissement (à travers l'outil entraîné et l'outil de tournage) : limitée à 70 bar / pompe de liquide de refroidissement à haute pression : 70 bar / alimentation en liquide de refroidissement : 6 bar, 80 l/min / capacité du filtre à bande de papier : 400 l/min
• Magasin gauche : 25 positions, capto c8 / magasin droit : 41 positions, capto c8 / diamètre maximal de l'outil : 150 mm / poids maximal de l'outil : 20 kg / longueur maximale de l'outil : 400 mm / outils entraînés : jusqu'à 6000 tr/min
