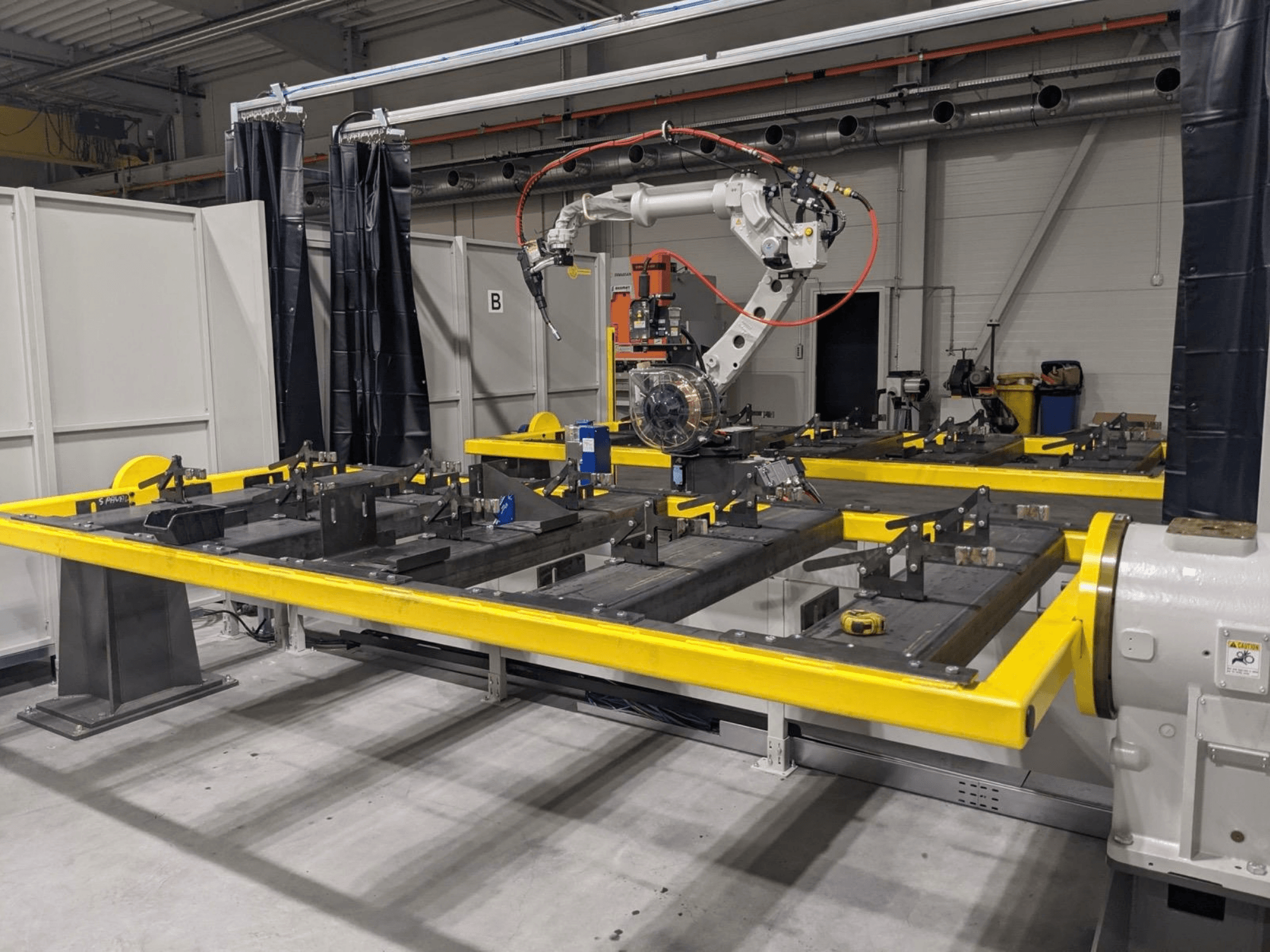

PANASONIC - TAWERS TM-2000WG3 Super Active WirePL-ROB-PAN-2021-00001

• Source d'alimentation de soudage : 350 A

• Procédés de soudage : SP-MAG / Pulse MAG (MIG en option ; TIG CC en option)

• Répétabilité : ±0,10 mm ou mieux

• Vitesse maximale de déplacement rapide du robot : jusqu'à 180 m/min

• Plages de mouvement : base ±170° ; bras supérieur de -90° à +165° ; avant-bras de -80° à +210° ; rotation du poignet ±270°

• Vitesses maximales des axes : base 195°/s ; bras supérieur 197°/s ; avant-bras 205°/s ; poignet jusqu’à 629°/s

• Capacité d’alimentation en fil : Super Active Wire

• Système de sécurité : conforme aux normes CE

Équipement supplémentaire

• Glissière linéaire Güdel TMF-1 (course de 2 000 mm ; répétabilité de ±0,02 mm) avec entraînement, servocommande et structure de glissière

• 2 × positionneurs rotatifs à servocommande Panasonic + système de servocommande des positionneurs

• 2 × châssis porte-pièces (env. 3 500 × 1 500 mm) offrant 2 postes de soudage/chargement

• Torche de soudage Super Active Wire

• Système « Wire Booster »

• Support de bobine de fil / cassette de fil

• Unité de refroidissement de la torche

• Station de nettoyage de la torche

• Capteur tactile

• Capteur d'arc

• Transformateur de puissance

• Faisceau de câbles du robot

• Structures de support du robot/positionneur

• 2 × barrières immatérielles de sécurité et protection complète de la cellule

• Système de commande et d'intégration

• Contrôleur de robot / armoire de commande

Composants principaux inclus

• Robot de soudage Panasonic TM-2000WG3

• Source d'alimentation de soudage Panasonic 350 A

• Contrôleur de robot / armoire de commande

• Torche de soudage Super Active Wire

• Système d'amplification de fil

• Support de bobine de fil / cassette de fil

• Unité de refroidissement de la torche

• Station de nettoyage de la torche

• Capteur tactile

• Capteur d'arc

• Transformateur de puissance

• Faisceau de câbles pour robot

• 2 positionneurs rotatifs Panasonic

• Système de servocommande des positionneurs

• 2 × châssis de pièce

• Glissière linéaire Güdel TMF-1, 2 m

• Entraînement de la glissière linéaire

• Servocommande de rail linéaire

• Structure de rail Güdel

• 2 × barrières immatérielles de sécurité

• Structures de support pour robot / positionneur

• Protection complète de la cellule

• Système de sécurité CE

• Système de commande et d’intégration
