HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

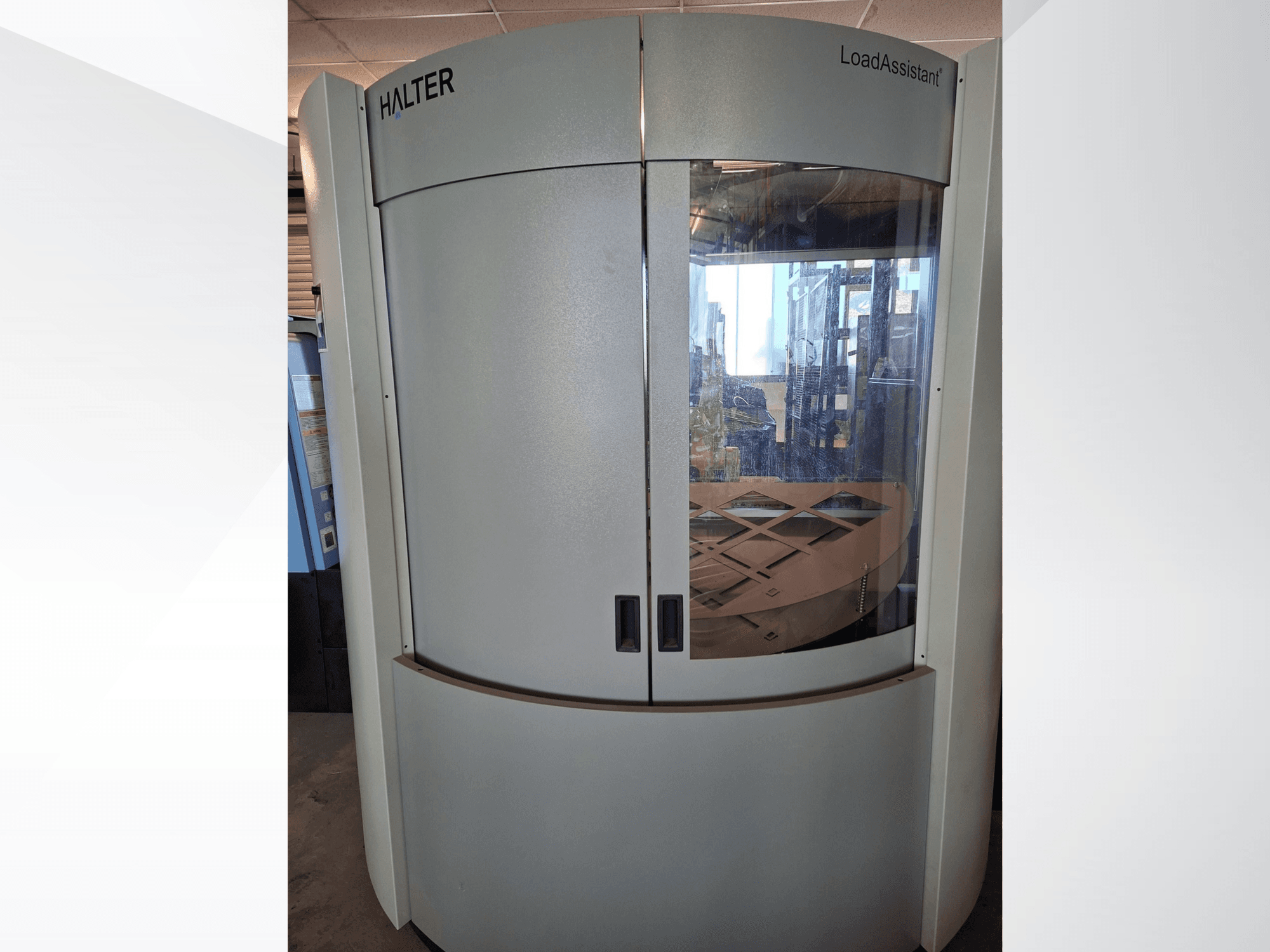

HALTER LoadAssistant Universal Big 70 (2022)

• Marque de l'unité de commande : HALTER

• Modèle de l'unité de commande : SmartControl

• Écran tactile : 21 pouces

• Programmation : programmation assistée par interface graphique (12 étapes)

• Nombre de machines CNC : jusqu'à 4

• Interface robot : interface standard pour machines CNC

• Alimentation électrique : 400 V

• Courant maximal : 16 A / 32 A

• Pression d'air requise : 6,5 bars

• Table de chargement rotative : Oui

• Capacité maximale de la table de chargement : 3 000 kg

Capacité de la pièce à usiner :

• Diamètre de la pièce : 10–300 mm

• Dimensions minimales de la pièce (L × l) : 10 × 10 mm

• Dimensions maximales de la pièce (L × l) : 300 × 300 mm

• Charge utile du robot : 35 kg / 70 kg

• Poids total maximal sur la table de chargement : 3 000 kg

• Nombre maximal de pièces (10 à 35 mm) : 206

• Nombre maximal de pièces (23–55 mm) : 112

• Nombre maximal de pièces (23–85 mm) : 62

• Nombre maximal de pièces (23–115 mm) : 46

• Nombre maximal de pièces (23–175 mm) : 28

• Nombre maximal de pièces (23–195 mm) : 24

• Nombre maximal de pièces (23–300 mm) : 18

Capacité de charge de l'arbre :

• Diamètre des pièces : 10–40 mm / 10–80 mm

• Dimensions minimales de la pièce (L × l) : 10 × 10 mm

• Dimensions maximales de la pièce (L × l) : 40 × 40 mm / 80 × 80 mm

• Longueur de la pièce : 300–600 mm

Options installées :

• Pince de tournage Universal Big 70

• Station de retournement

• Voyant d'état

• Plaque à grille 23–175 mm Big

• Boîtier d'interface machine

• Jeu de câbles de raccordement à la machine

• Certification CE de la machine complète

Avec bras robotisé FANUC :

• Fabricant : FANUC

• Modèle : M-710iC/70

• Type de robot : robot industriel

• Nombre d'axes : 6

• Charge utile maximale : 70 kg
