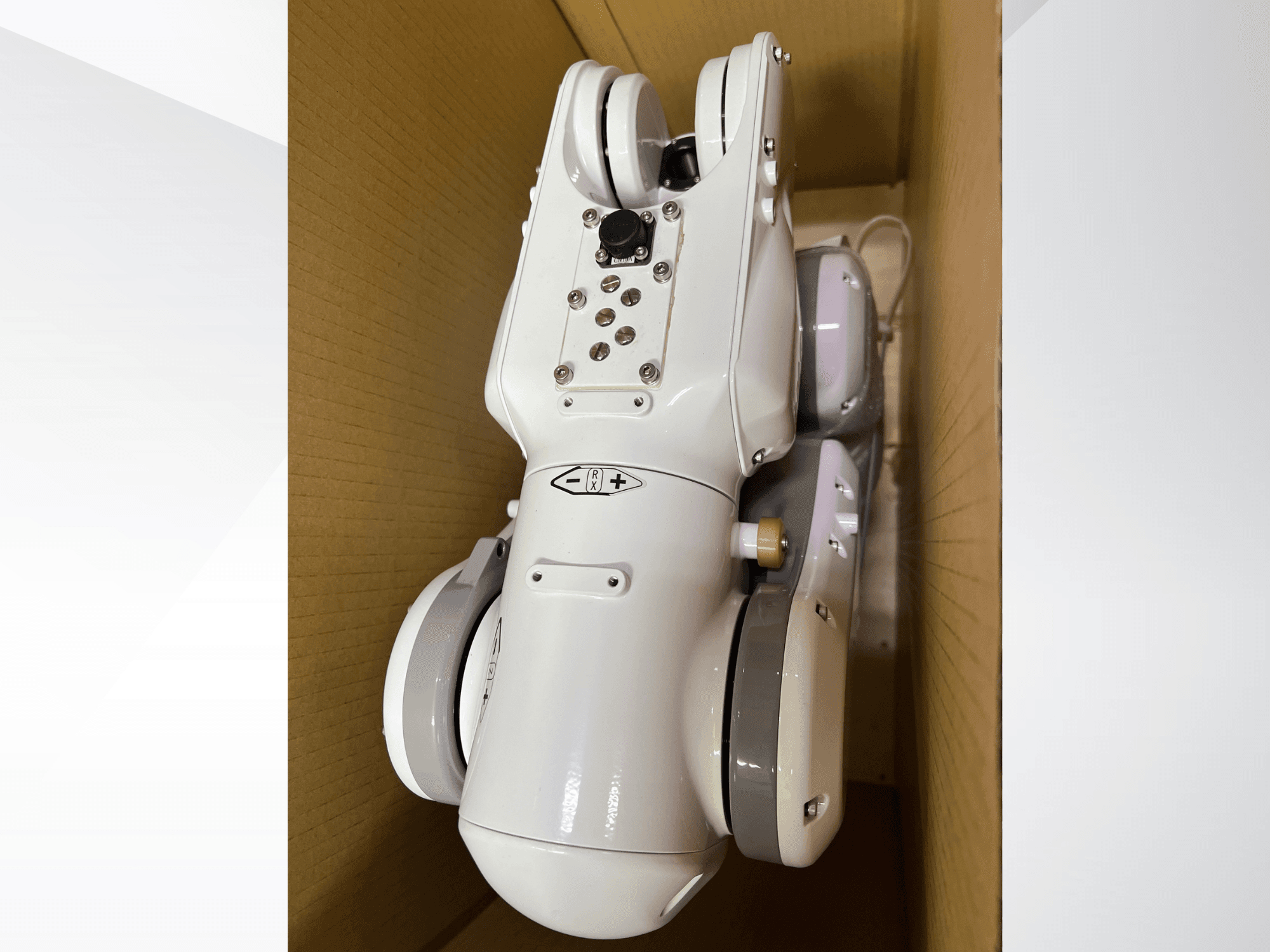

Bras robotique NACHI MZ04D vu de dessus, montrant son design blanc élégant et son panneau de commande avec boutons et indicateurs.
Bras robotique NACHI MZ04D vu de dessus, montrant son design blanc élégant et son panneau de commande avec boutons et indicateurs.

NACHI - MZ04DSI-ROB-NAC-2022-00001

17.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce bras robotisé à 6 axes NACHI MZ04D a été fabriqué en 2022. Il a une portée maximale de 541 mm et une capacité de charge de 4 kg, ce qui le rend adapté à diverses applications. Le robot est conçu avec un système d'entraînement servo AC et est classé IP67 pour la protection contre la poussière et les gouttes. Si vous cherchez à obtenir des capacités d'automatisation de haute qualité, pensez au bras robotisé NACHI MZ04D que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: NACHI
  • année: 2022
  • MODÈLE: MZ04D
  • type d'application: Robotique
  • Emplacement: Slovénie
  • type de machine: Bras de robot

Informations techniques - NACHI MZ04D

Dimensions

  • Hauteur de la machine: 173 mm
  • Longueur de la machine: 490 mm
  • Poids de la machine: 17 kg
  • Largeur de la machine: 369 mm

Mouvement

  • Nombre d’axes: 6

Informations supplémentaires

  • Système d'entraînement : Servo AC

  • Vitesses maximales des articulations :

    • J1 (pivot) : 3,49 rad/s (200°/s)

    • J2 (avant/arrière) : 2,62 rad/s (150°/s)

    • J3 (montée/descente) : 3,32 rad/s (190°/s)

    • J4/J5 (rotation/flexion du poignet) : 9,77 rad/s (560°/s)

    • J6 (rotation) : 15,71 rad/s (900°/s)

  • Charge utile max : 4 kg

  • Couple de charge statique admissible :

    • J4/J5 (rotation/courbure) : 8,86 N-m

    • J6 (rotation) : 4,9 N-m

  • Répétabilité de la position : ±0,02 mm

  • Portée max : 541 mm

  • Température ambiante (robot) : 0 à 45 °C

  • Options d'installation : Fixation au sol / murale / inclinée / inversée ; pour MZ04E : Fixation au sol / inversée

  • Masse du robot : 25 kg

    • Remarque : Type de fixation murale par le bas +4 kg ; type de fixation par le bas +6 kg

  • Indice de protection : IP40 équivalent (MZ04E/MZ04 est IP40 ; MZ04D/MZ04DE est IP67)

  • Remarques :

    • MZ04E/MZ04DE utilise des moteurs de 80 W ou moins sur tous les axes.

Spécifications du contrôleur

  • Axes contrôlés : 6 (axes de contrôle maximum : 7)

  • Capacité de programmation : 9 999 programmes

  • Mémoire : 256 Mo (environ 2 560 000 pas de programme)

  • Dispositif de mémoire : Port USB

  • Alimentation électrique primaire : AC triphasé 200-230 V ±10% ou AC monophasé 200-230 V ±10%.

  • Consommation électrique : 0,4 kVA

  • Indice de protection : INDICE DE PROTECTION : IP20

  • Conditions ambiantes : 0 à 40 °C ; 20-85% RH (sans condensation)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
