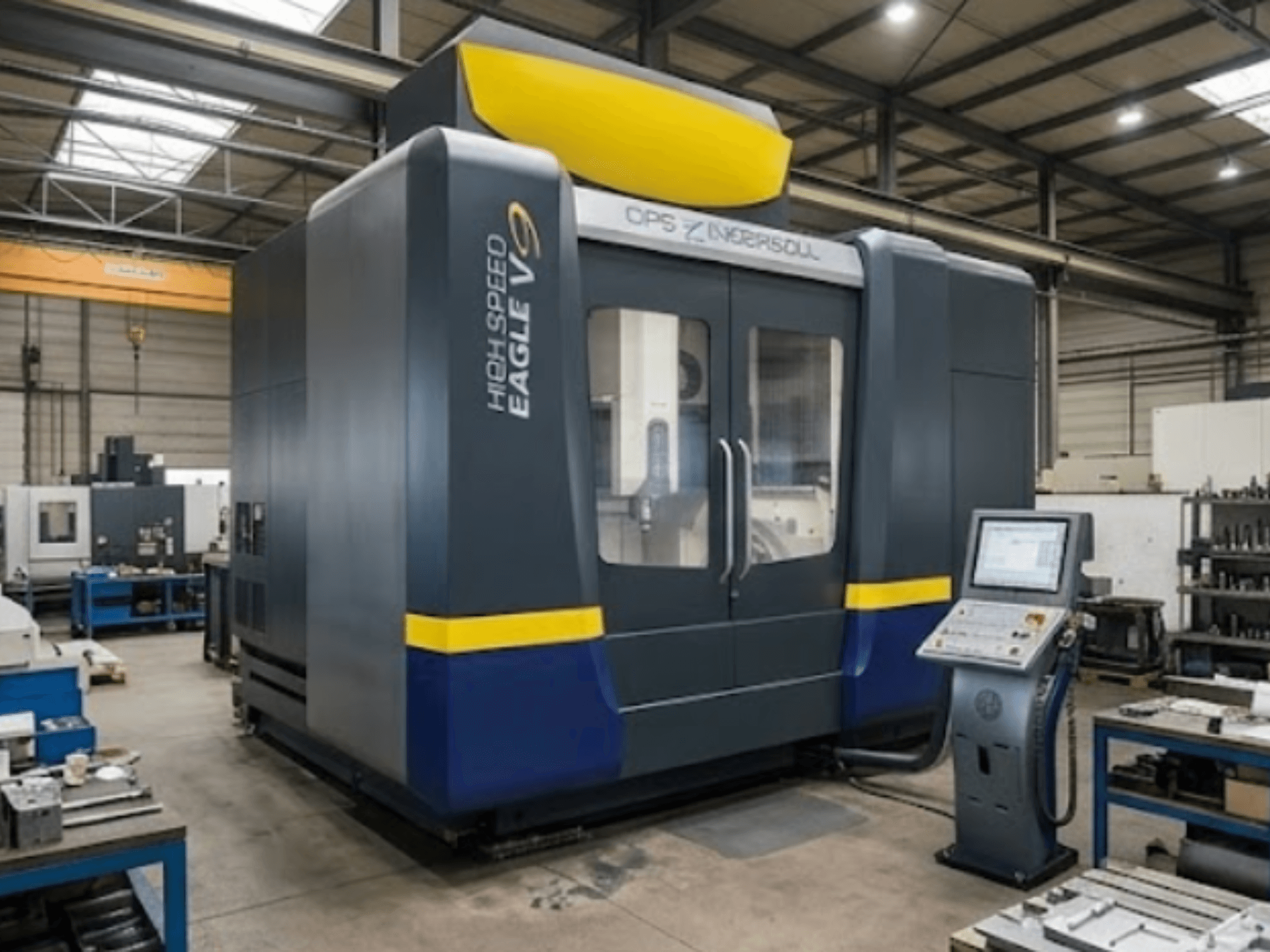

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Structure de la machine : double entraînement à portique sur les axes X et Y, banc en béton polymère amortissant les vibrations avec installation en 3 points sans fondation

- Course de l'axe X : 800 mm

- Course de l'axe Y : 600 mm

- Course de l'axe Z : 500 mm

- Course de l'axe B : 140° / 60°

- Course de l'axe C : 360°

- Vitesse de l'axe B : 25 tr/min

- Vitesse de l'axe C : 100 tr/min

- Vitesse maximale de déplacement rapide : 45 m/min

- Accélération maximale : 10 m/s²

- Broche 1 (standard) : broche haute fréquence HSK-A63, puissance de 35 kW, 1 à 18 000 tr/min, couple de 83 Nm

- Changeur d'outils de la broche 1 : HSK-A63, 48 positions

- Broche 2 (option 5) : broche haute fréquence HSK-E50, puissance de 17 kW, 1 à 36 000 tr/min

- Changeur d'outils de la broche 2 : HSK-E50, 72 positions

- Système de commande : HEIDENHAIN iTNC 530 HSCi

- Type de table : table à rainures en T (remplacée par l'unité 4e/5e axe si l'option est configurée)

- Capacité d'usinage du 4e/5e axe : 500 mm de diamètre x 500 mm de hauteur, poids max. 250 kg

- Pack de précision 1 : circuit d'échangeur thermique +/- 0,1 °C et refroidissement des entraînements

- Pack de précision 2 : compensation des erreurs de position et de géométrie sur les axes X/Y/Z

- Pack de précision 3 (option 5 axes) : ATDC (contrôle automatisé de la dérive thermique), compensation 5 axes, Heidenhain KinematicsOpt avec sphère d'étalonnage

- Mesure des outils : système laser Blum pour la détection de rupture d’outil et la compensation de la longueur et du diamètre des outils

- Mesure de la pièce : palpeur infrarouge Renishaw

- Lubrification : lubrification en quantité minimale (broche externe), lubrification centrale automatique pour la broche, l'entraînement et le système de guidage

- Système d'automatisation / de manutention (option 13) : système de manutention IMC5 MultiChange light (année 2004) monté sur le côté droit, pince standard RCS, magasin de pièces à 8 emplacements

- Magasin d'électrodes (option 14) : double magasin d'électrodes Erowa ITS (154 emplacements)

- Caractéristiques supplémentaires :

bac à copeaux

nettoyage automatique de la fraise par pulvérisation

volant HR410
