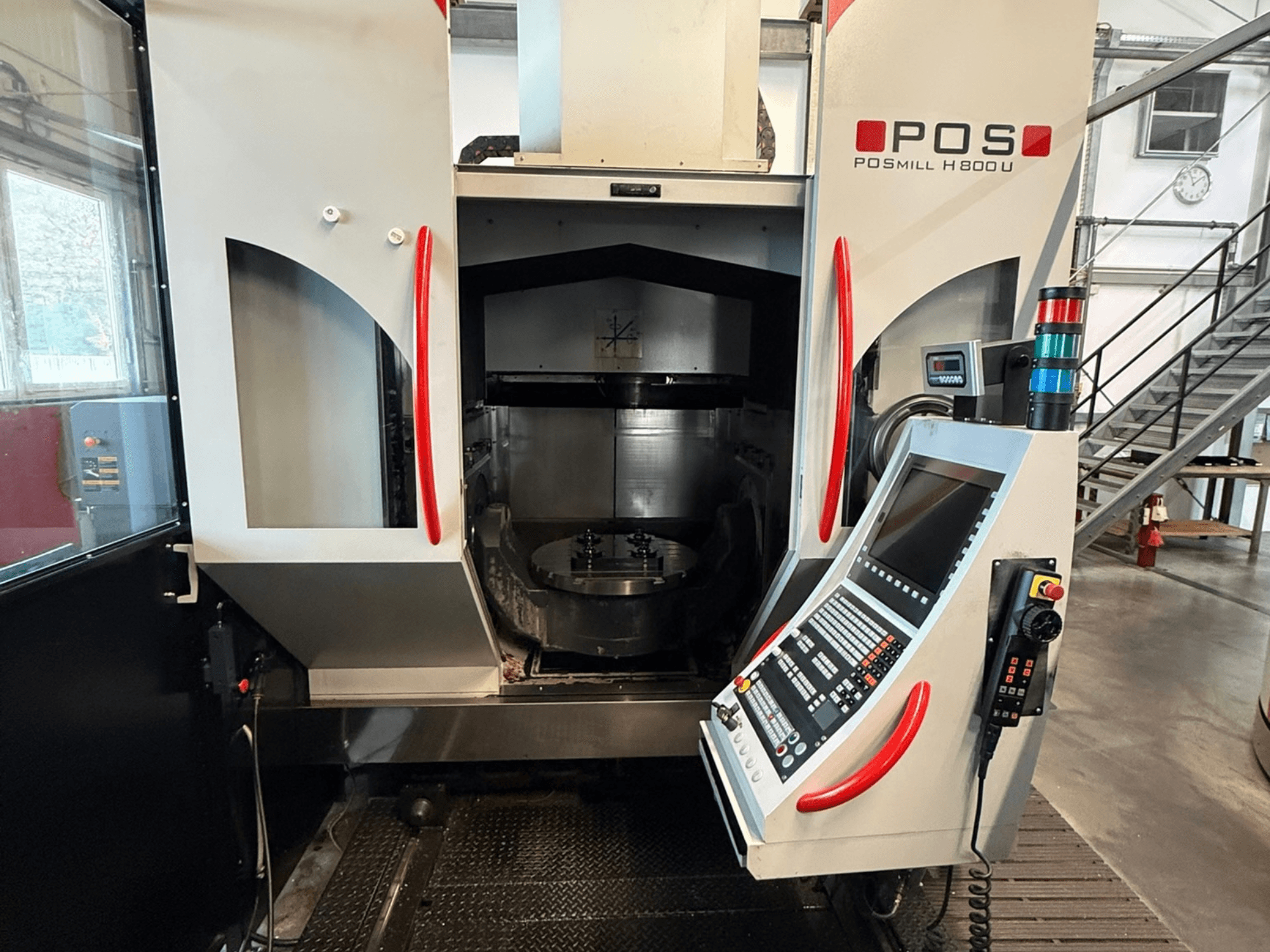

POSmill - H 800 UDE-MIL-POS-2015-00002

- Plage de rotation : de -120 à +120 degrés

- Table rotative : 360 degrés en continu

- Broche : arrosage interne (CTS / IKZ) 70 bars avec unité de filtration à courroie

- Dimensions de la table : Ø 800 mm (table Kessler)

- Changeur d'outils : 96 positions HSK-A 63

- Système de mesure linéaire : Heidenhain XYZ avec purge d'air

- Refroidisseur de l'armoire électrique : air-air actif

- Puissance connectée : 90 kVA

- Courant à pleine charge : 125 A

- Courant maximal : 200 A

- Tension : 400 V, 50 Hz

- Heures de fonctionnement avec le système activé : 27 157 h (à fin 2025)

- Heures de fonctionnement du programme : 21 340 h (à fin 2025)

- Équipement supplémentaire :

- Refroidissement à l'huile pour les 4e et 5e axes, contrôlé

- Refroidisseur de broche régulé

- Système de mesure rotatif Heidenhain

- Module cinématique Heidenhain avec sphère de référence

- Convoyeur à courroie articulé externe pour les copeaux

- Pompe de liquide de refroidissement au niveau de la tête via les fonctions M

- Pompe du dispositif de rinçage des copeaux

- Séparateur électromécanique huile/liquide de refroidissement

- Surveillance automatique du niveau de liquide de refroidissement

- Commande arrière du changeur d'outils avec écran

- Porte de protection du changeur d'outils

- Raccord hydraulique triple au centre de la table

- Raccordement pneumatique simple au centre de la table

- Régulation de la température de l'unité de lubrification

- Préparation de la mesure de la pièce

- Mesure de la pièce par infrarouge - Palpeur 3D

- Mesure des outils via le laser BLUM (Laser Bridge)

- Module anticollision Heidenhain DCM

- Système d'automatisation : automatisation des palettes FCS RP 400 (mise en service début septembre 2018)

- Nombre de positions de palettes : 12

- Dimensions des palettes : 400 x 400 mm

- Poids maximal de transfert : 500 kg
