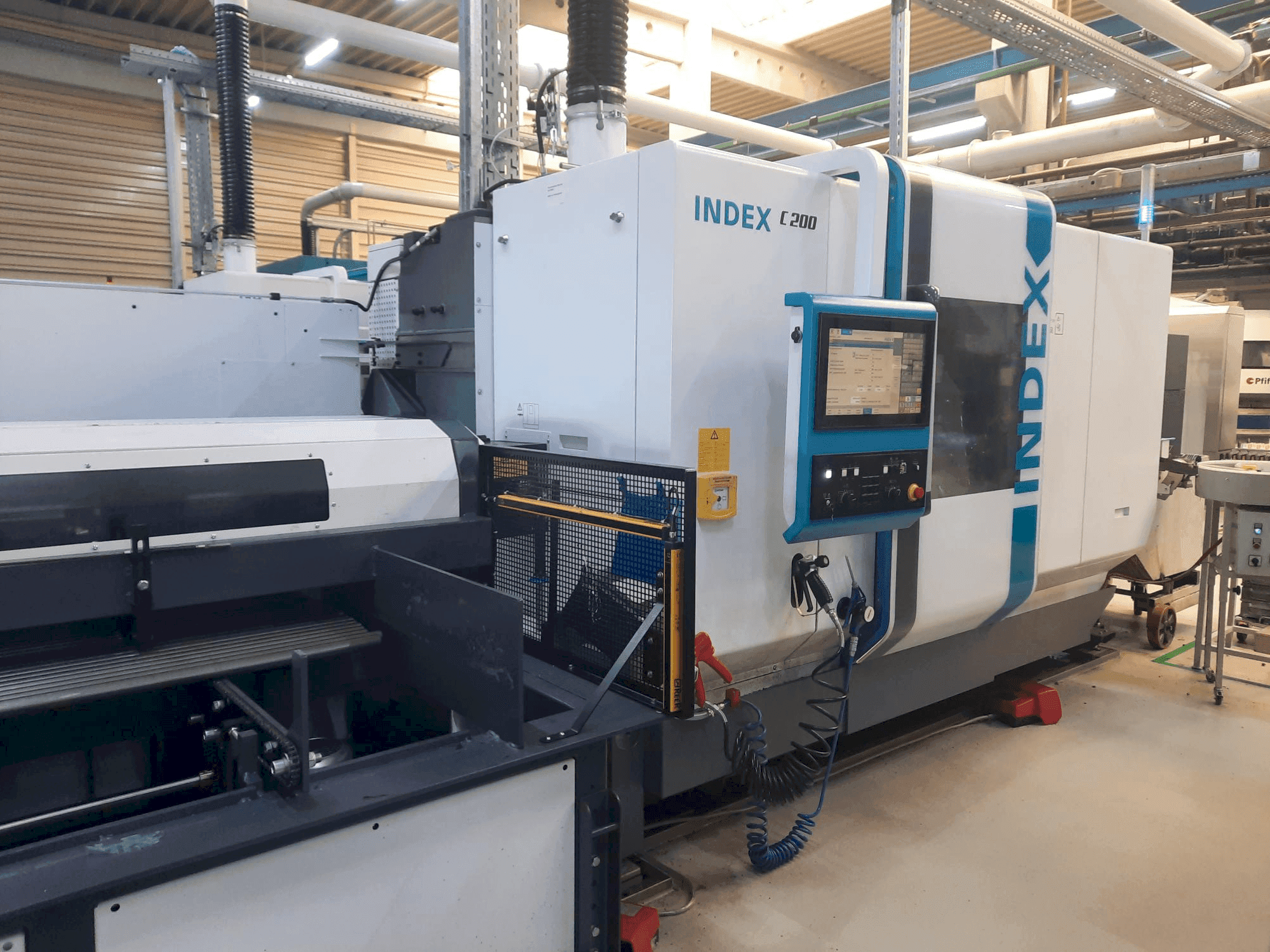

Index - C200DE-TUR-IND-2023-00001

Équipement supplémentaire

• - Options logicielles : OPC UA pour la connexion à l'ordinateur maître (max. 200 variables). Cycle ChipMaster pour le contrôle des bris de copeaux.
• - Données environnementales : Niveau sonore : 73,8 dB(A)

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Système de contrôle : basé sur sinumerik 840d solutionline (sl) avec sinamics s120 drives. 18. Écran couleur tft 5" avec pct-touch (ip65). Interface utilisateur siemens operate en allemand.
  • - Interfaces : 4x usb 2. 0 (2 sur le panneau de contrôle, 2 dans le panneau de contrôle). Compatible avec le réseau pour le transfert de données nc (lecteurs logiques).
  • - Sécurité : siemens safety-integrated (profisafe).
  • - Mécanique de la tourelle : verrouillage hydraulique, moteur à courant alternatif avec engrenage frontal. Puissance d'entraînement par porte-outil : 10 kw (25 % ed), max. 8 000 tr/min.
  • - Porte-outil : queue cylindrique d25x48 (din69880) avec rainures en w pour une plus grande précision de répétition. Outils entraînés possibles dans chaque station (uniquement rotatifs en position de travail).
  • - Unité de refroidissement : 13 kw pour l'hydraulique, les broches et l'armoire de commande. Connexion pour l'eau de refroidissement (20°c ±2°c, 30 l/min, glycol 25 %).
  • - Convoyeur à copeaux : convoyeur à bande articulé (fabriqué par knoll) avec réservoir de 180 litres, hauteur de déchargement 840 mm. Système de refroidissement du lubrifiant : conteneur de 750 litres, pompes 8-bar/20-80-bar.
  • - Interface chargeur de barres : compatible unimag4 (les chargeurs externes nécessitent un capot spécifique). Longueur maximale de la barre : 1 035 mm (fonctionnement en barre courte). Dispositif de prise du portique : pince pneumatique (Ø 10-90 mm, max. 3,5 kg). Bande transporteuse avec interrupteur pour pièces finies/pièces restantes.

Informations supplémentaires

• - Unité de contrôle Tension de fonctionnement : 400V Tension de commande : 24V DC Fréquence : 50Hz Puissance nominale : 54kW Charge connectée : 65kVA Courant nominal : 94A Fusible de secours max. : 100A Entraînement principal Broche principale et contre-broche Montage de la tête de la broche : Diamètre extérieur 140 mm, diamètre intérieur 85 mm Diamètre du palier avant : 110 mm Couple maximum (100%/40%) : 125/170 Nm Pression de serrage min/max : 8/80 bar Pression du piston : 57 cm². Surface du piston en tension : 57 cm². Force de compression maximale : 45600 N Force de traction maximale : 45600 N Axe C : Entraînement : Moteur à arbre creux de la broche ; système de mesure d'angle directement sur la broche Écart de position (VDI/DGQ 3441) : Psmax = 0,01 degré Tourelle Porte-outil 1 Trajectoire de travail de l'axe X : 110 mm Course rapide de l'axe X : 30m/min Accélération de l'axe X : 9 m/s². Force d'avance de l'axe X : 5000N Course de travail de l'axe Z : 320 mm Course rapide de l'axe Z : 50m/min Accélération de l'axe Z : 9 m/s². Force d'avance de l'axe Z : 5000N Chemin de travail de l'axe Y : 100 mm Traversée rapide de l'axe Y : 15m/min Accélération de l'axe Y : 9 m/s². Force d'avance de l'axe Y : 5000N Stations : 14 avec porte-outil cylindrique D25x48 Porte-outil 2 Course de travail de l'axe X : 110 mm Course rapide de l'axe X : 30m/min Accélération de l'axe X : 9 m/s². Force d'avance de l'axe X : 5000N Course de travail de l'axe Z : 550 mm Trajet rapide de l'axe Z : 50m/min Accélération de l'axe Z : 9 m/s². Force d'avance de l'axe Z : 5000N Chemin de travail de l'axe Y : 100 mm Traversée rapide de l'axe Y : 15m/min Accélération de l'axe Y : 9 m/s². Force d'avance de l'axe Y : 5000N Stations : 14 avec porte-outil cylindrique D25x48 Porte-outil 3 Course de travail de l'axe X : 180 mm Course rapide de l'axe X : 30m/min Accélération de l'axe X : 9 m/s². Force d'avance de l'axe X : 5000N Stations : 14 avec porte-outil cylindrique D25x48
