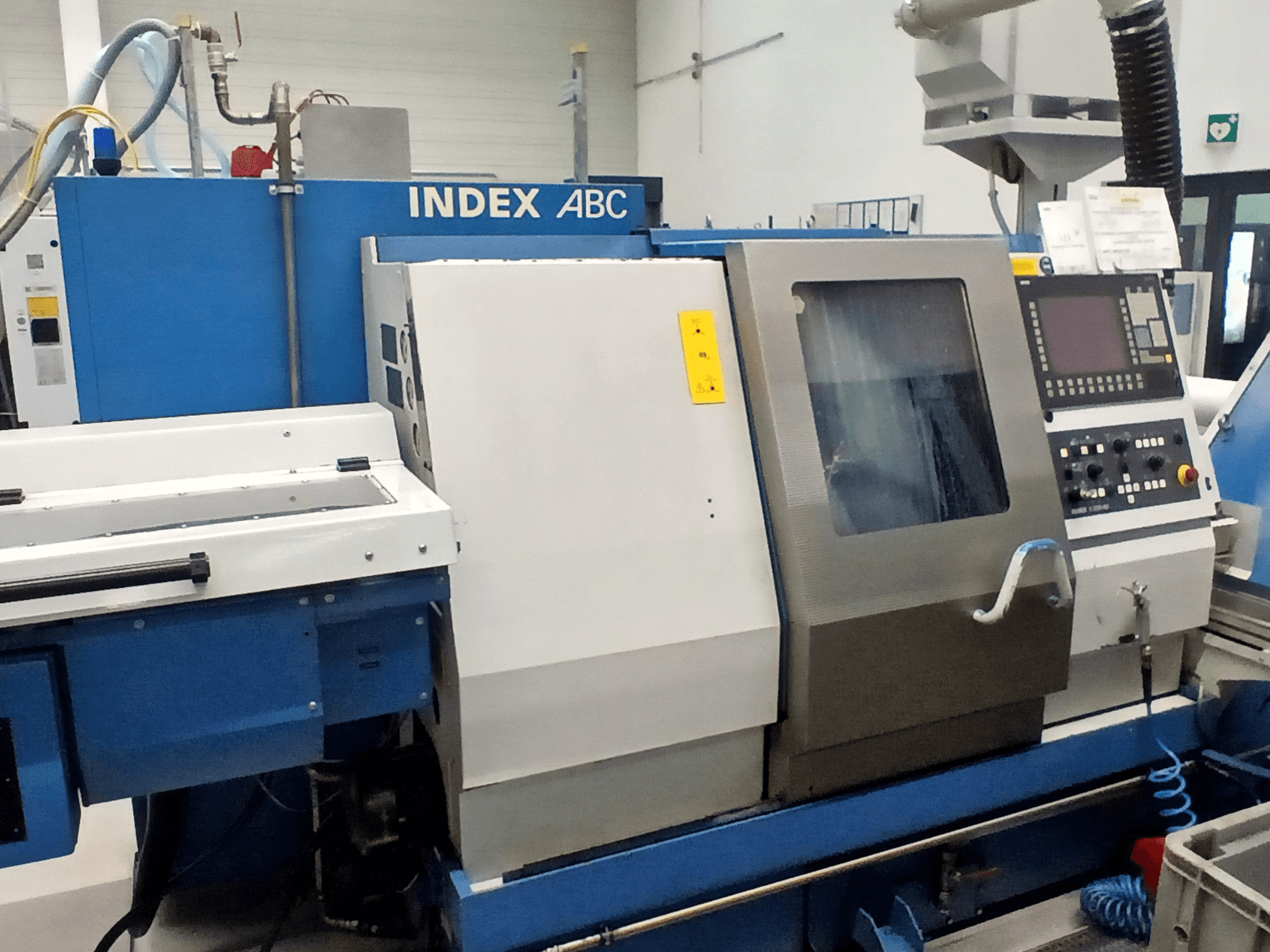

Index - ABC DE-TUR-IND-2012-00001

• Broche principale : D65, interface de broche AD140, ID83, vitesse maximale 6 000 tr/min ; puissance maximale 20 kW à un cycle de service de 100 % ; axe C ; synchronisation électronique entre les broches

• Broche secondaire : interface de mandrin 7,5", vitesse maximale 4 500 tr/min

• Heures de fonctionnement des broches :

• S1 – 18 914 h

• S2 – 661 h

• S3 – 3 h

• S4 – 29 211 h

• S5 – 2 413 h

• S7 – 1 250 h

• La broche synchrone a été remplacée en septembre 2024

• Mandrin : à 3 mors KFN95/3, force de serrage 480 daN, vitesse maximale 4 000 tr/min

• Tourelles : deux tourelles, chacune avec axes X et Z ; entraînement d'outil sur tourelle : 6 000 tr/min, 3,3 kW

• Dispositif d'usinage arrière : sans fourreau, 5 positions de fourreau

• Lubrifiant : 80 l/min à 8 bars et 20 l/min à 18 bars ; système préparé pour l’émulsion ; retour du lubrifiant à l’extrémité de la broche D60 (sans ravitailleur de barres)

• Commande : INDEX C200-4D basée sur Siemens 840D ; écran couleur de 26 cm ; filetage sans mandrin de compensation ; surveillance des outils en fonction du courant moteur ; gestion interne des outils et boîte de dialogue de configuration ; cycles d’usinage étendus ; compteur de pièces et suivi de la production

• Caractéristiques de puissance et de raccordement : réseau TN 400 V, 50 Hz ; puissance totale connectée 45 kVA ; puissance nominale 38 kW ; courant nominal 65 A ; protection par fusible max. 100 A

• Vérin de serrage hydraulique creux D65

Équipement supplémentaire

• Convoyeur à copeaux : bande articulée, hauteur de déchargement 1 250 mm

• Chargeur de barres : MBL 65/3700 pour une hauteur de broche de 1 010 mm ; diamètres de barres jusqu’à 65 mm ; longueur du ravitailleur de barres : 3 700 mm ; système de canaux de guidage avec roulements à rouleaux ; tiges de chargement (Ø 12 mm et Ø 20 mm, longueur 1 400 mm) ; jeux de guidage pour 14–18 mm, 18–22 mm, 22–65 mm

• Dispositif de déchargement des pièces pour la broche principale et la broche secondaire avec récupérateur de pièces

• Préparation au téléservice (RNIS) avec logiciel

• Machine préparée pour un système d’aspiration 230 V

• Éclairage de la zone de travail

• Deux unités de refroidissement pour l'armoire électrique

• Transformateur de 3 kVA
