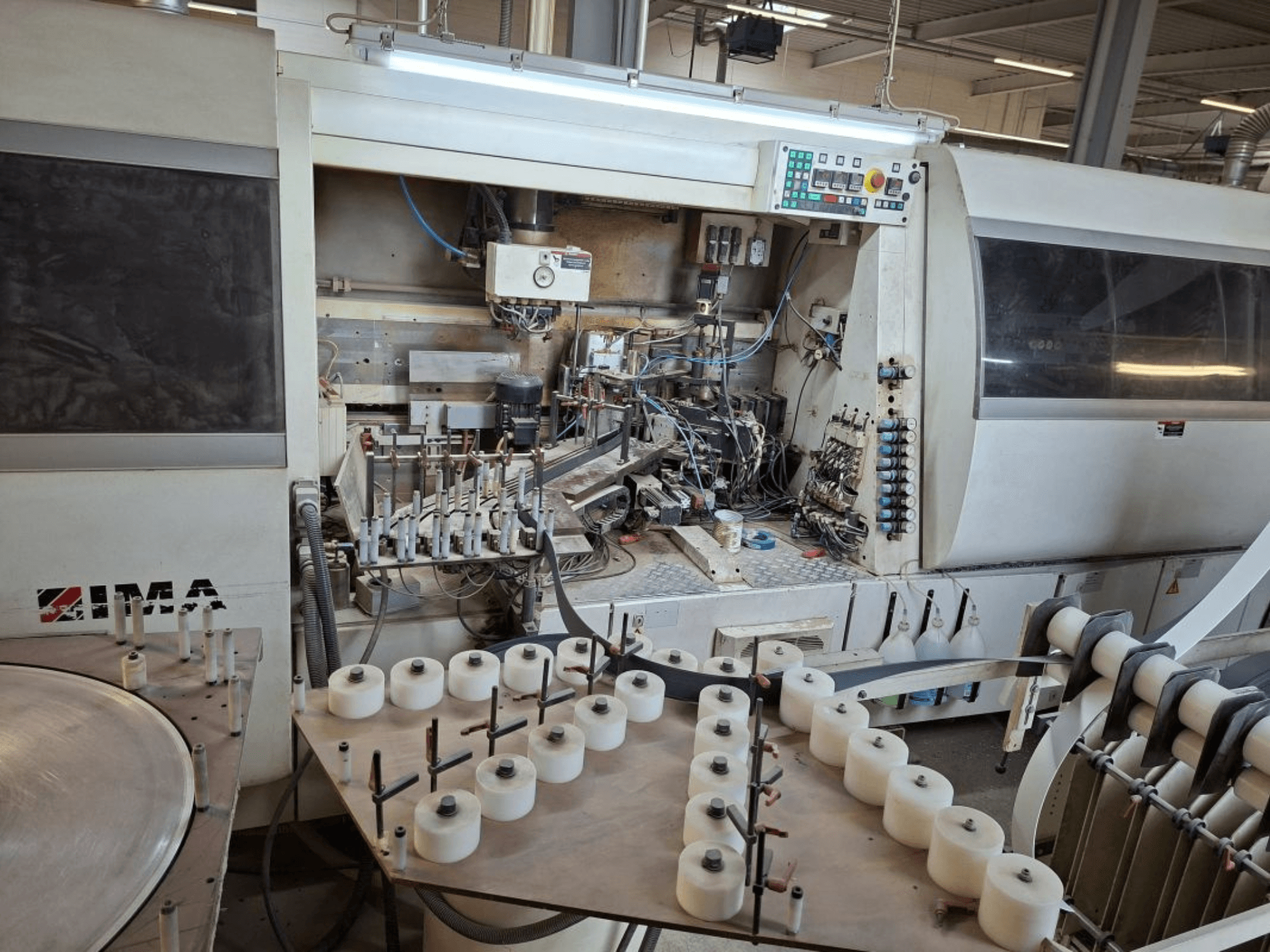

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Pièce à usiner (aggloméré/MDF)

• Longueur de la pièce : 250-2800 mm

• Largeur de la pièce : 115-1300 mm

• Épaisseur de la pièce : 8 mm (format uniquement) à 40 mm

• Plus petite pièce : 144 × 250 × 8 mm

• Plus grande pièce : 2800 × 1300 × 38 mm

• Poids de la pièce : max. 50 kg

• Forme de la pièce : rectangulaire

• Matériau de surface : revêtement direct (mélamine), papier, feuille, placage

• Dépassement du matériau de revêtement sur les côtés : 10 mm

Pièce à usiner (panneau en nid d'abeille ; longueur d'alimentation min. 300 mm)

• Épaisseur du revêtement : 3,0 / 4,0 / 8,0 mm

• Surépaisseur d'usinage : épaisseur du bord

• Longueur de la pièce : 300-2800 mm

• Largeur de la pièce : 300-1300 mm

• Épaisseur de la pièce : 15-100 mm (avec un bord d'appui de 3 mm uniquement en tant que panneau double)

• Plus petite pièce : 300 × 300 × 15 mm

• Plus grande pièce : 2800 × 1300 × 100 mm

Pièce à usiner (panneau de cadre ; longueur d'avance min. 300 mm)

• Épaisseur de la couverture : 8,0 mm

• Surépaisseur d'usinage : 5,0 mm

• Matériau du cadre : panneaux de particules disposés verticalement (avance réduite)

• Longueur de la pièce : 300-2800 mm

• Largeur de la pièce : 300-1300 mm

• Épaisseur de la pièce : max. 50 mm

Matériau des chants et profils

• Bords en papier et en plastique : 0,3-3,0 mm

• Chants en placage : 0,5-1,3 mm

• Bord de support : 3,0 mm

• Hauteur du bord : 19-104 mm (bord d'appui 97 × 3 mm uniquement pour les panneaux doubles)

• Dépassement maximal du bord supérieur : 2 mm

• Profils des bords :

  • Bord papier : environ 0,4 mm, chanfrein de 15

  • Bord en plastique : 3,0 mm, rayon 3 mm

• Avec couteau de coupe servo (2 sections de collage) :

  • Section de chant maximale : 200 mm² (plastique), 135 mm² (placage)

Données de la machine

• Distance constante entre la pièce et le convoyeur à chaîne : 38 mm (y compris l'épaisseur des chants de 0,3 à 3,0 mm)

• Largeur de passage (avec un dégagement de 38 mm) : min. 115 mm

• Longueur de la pièce dans le sens de l'avance : min. 150 mm

• Hauteur de base (bord supérieur du convoyeur à chaîne) : 960 mm

• Vitesse d'avance : 6-30 m/min, contrôlée par fréquence

Unités et systèmes d'usinage

• Unités de fraisage, de profilage et de rainurage :

  • 1 × 6,6 kW, 100 Hz, 6000 tr/min

  • 1 × 8,0 kW, 100 Hz, 6000 tr/min (entraînement de l'unité de fermeture double)

  • 1 × 4,4 kW, 100 Hz, 6000 tr/min

  • 1 × 4,4 kW, 100 Hz, 6000 tr/min

  • 1 × 4,4 kW, 100 Hz, 6000 tr/min

  • 1 × 8.0 kW, 100 Hz, 6000 tr/min

• Applicateur de colle thermofusible pour 2 perles de colle

• Radiateur 300 lg, 2 × 1,5 kW pour le préchauffage du bord de la pièce

• Unité d'encollage pour les bords droits ; épaisseur du bord jusqu'à 3 mm (selon le magasin)

• Système de fusion automatique du PU : Quickmelt

• Magasin de chants double pour les rouleaux (0,3-3,0 mm)

• Couteau servo pour une coupe précise des chants

• Avance servo des chants (y compris pour les chants de soutien en rouleau)

• Application de colle pour une épaisseur de pièce jusqu'à 90 mm

• Unité de coupe : 2 × 660 W, 200 Hz

• Unité de fraisage : 1 × 1000 W, 400 V, 200 Hz, 12 000 tr/min, pivotement 30

• Unité d'usinage multiple : 1 × 660 W, 400 V, 200 Hz, 12 000 tr/min

• Unité de raclage de profils multiples

• Unité de fraisage : 1 × 1000 W, 400 V, 200 Hz, 12 000 tr/min, pivotant à 30

• Unité d'usinage multiple : 1 × 660 W, 400 V, 200 Hz, 12 000 tr/min

• Dispositif de raclage de profils multiples

• Dispositif de raclage autotracté

• Unité de polissage

Équipement supplémentaire

• Table à rouleaux inclinée SFR 1450/2260/15° pour opérations longitudinales et transversales :

  • Longueur de la pièce (alimentation manuelle) : 300-2800 mm

  • Largeur de la pièce : 190-1300 mm

  • Epaisseur de la pièce : 13-60 mm

• Système d'insertion servo x20

• Système d'arrêt servo x20
