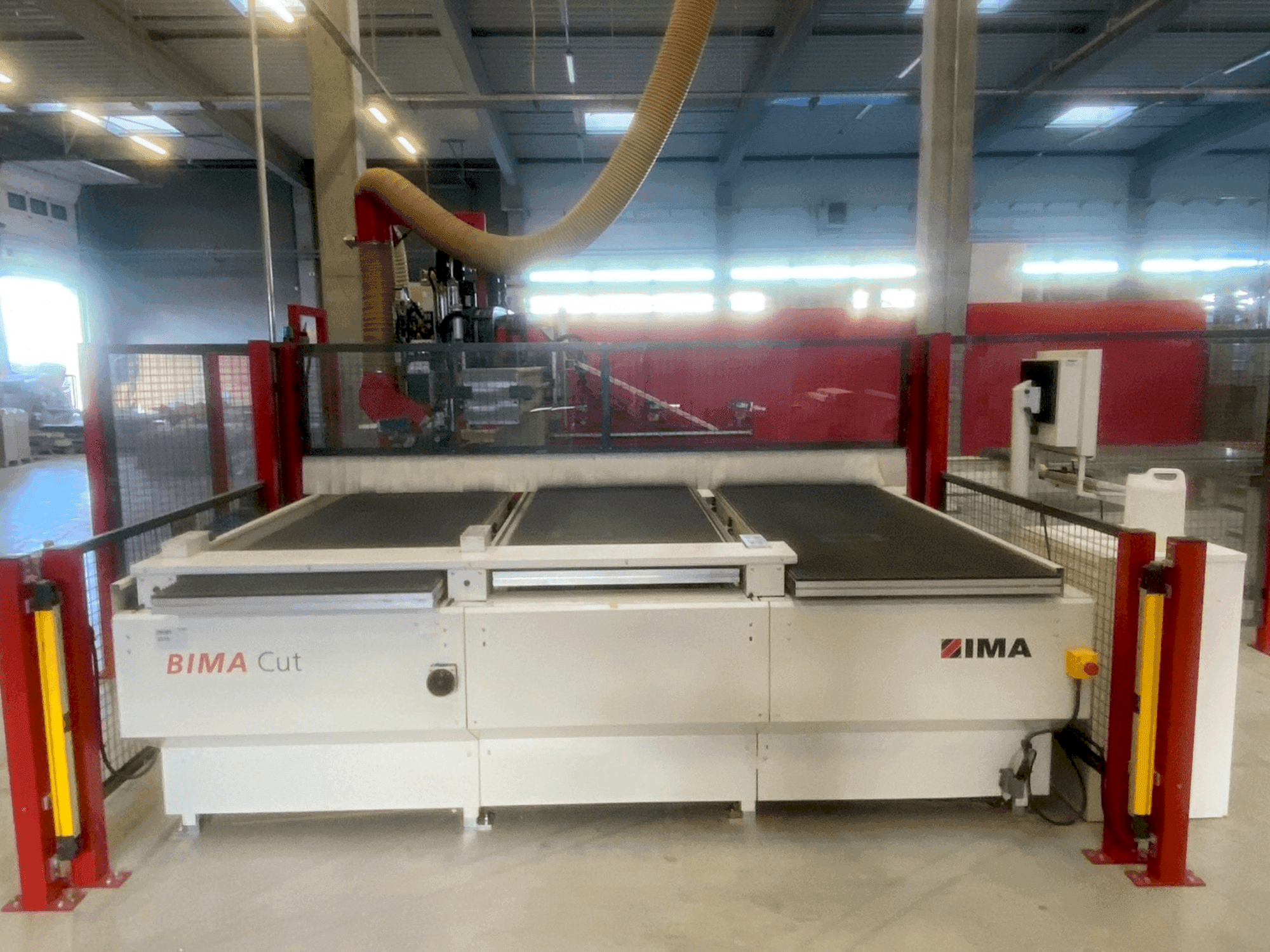

IMA - BIMA CUT 145/330PL-CNC-IMA-2014-00001

Avantages de la machine

Avantages techniques de la machine

• Plage de travail dans l'axe x : 3300 mm

• Plage de travail sur l'axe y : 1450 mm

• Système de serrage à vide pour la fixation des pièces

• Magasin d'outils avec changement d'outils automatique jusqu'à 18 positions

• Capacité de perçage : 5 côtés - haut, X+, X-, Y+, Y-

• Unité de sciage : pour la coupe et le rainurage sur les axes X et Y

Informations supplémentaires

Dépassement de la lame de scie : 145 mm Longueur de coupe de la scie : environ 330 mm

Unité de fraisage horizontal HBO : pour les directions X+, X-, Y+, Y- (non confirmé si encore installé)

Poutres de positionnement automatique et ventouses pour le serrage des pièces

Table de chargement automatique

Table de sortie du convoyeur

Système de translation par aspiration pour le transfert des pièces sur la table de sortie du convoyeur

Fonction d'imbrication des panneaux : permet de découper de grandes planches avec des opérations d'usinage simultanées.

Chaque pièce est découpée dans le panneau, puis le fraisage, le perçage et le rainurage sont effectués automatiquement avant le transfert vers la table de sortie.

Système de lubrification automatique

Convoyeur de déchets pour l'évacuation des copeaux et des chutes

Magasin d'outils à disque
