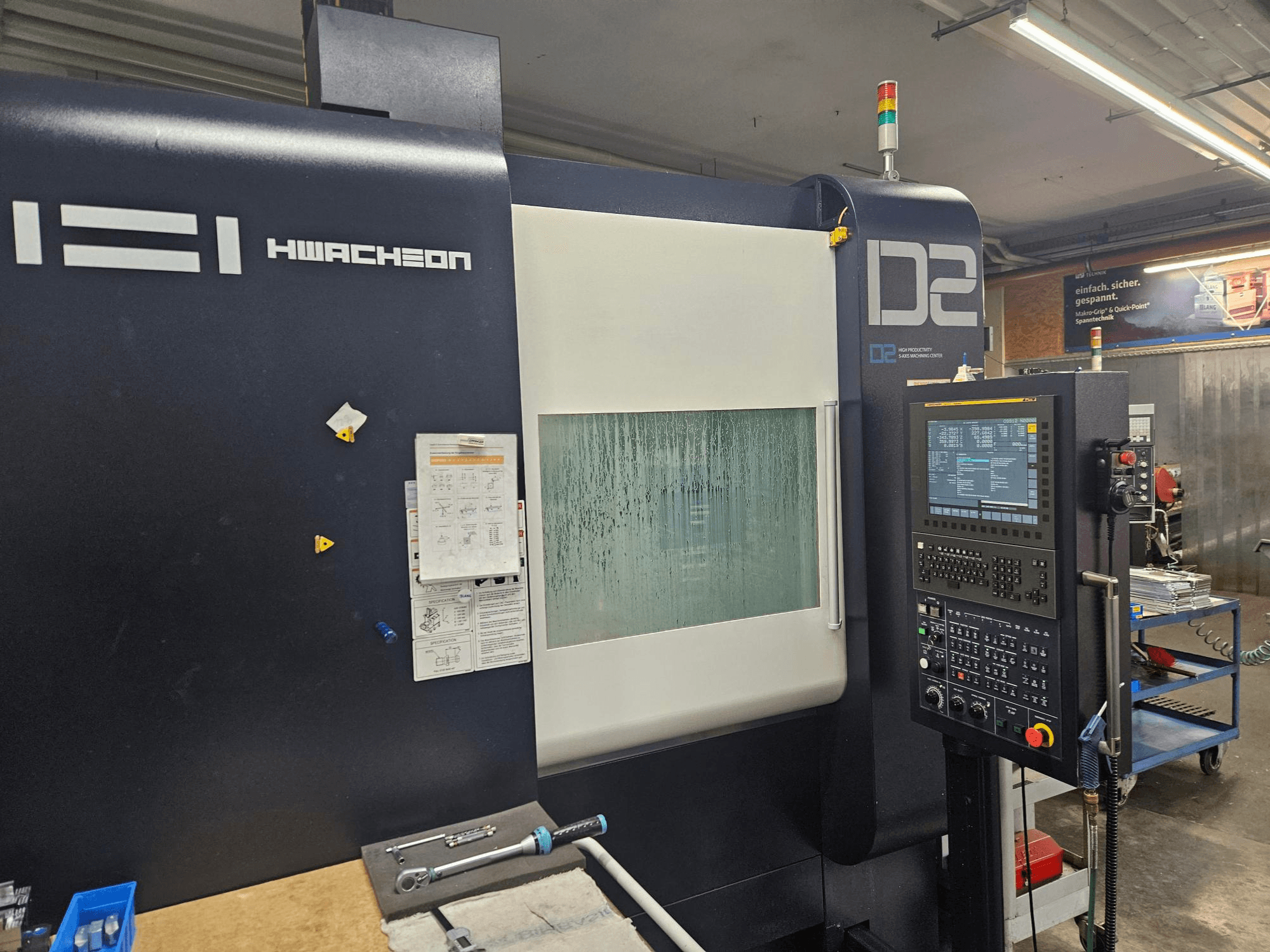

HWACHEON - D2-5AX 12kDE-MIL-HWA-2021-00001

- Unité de commande : Fanuc 0i-MF avec écran couleur 15 pouces, Manual Guide i / TWP, serveur de données 4 Go

- Vitesses d'avance maximales (X/Y/Z) : 24 000 mm/min

- Vitesse rapide (X/Y/Z) : 36 / 30 / 30 m/min

- Vitesse rapide (B/C) : 25 U/min

- Diamètre de la table : 600 mm

- Poids maximal de la pièce : 500 kg

- Hauteur de la table : 500 mm

- Rainures en T : 14 x 100 mm

- Vitesse de broche : jusqu'à 12 000 tr/min (en option : 14 000 tr/min, 37/22 kW)

- Puissance d'entraînement de la broche : 37 / 18,5 kW

- Couple de la broche : 250 Nm

- Cône de broche : SK-40 DIN 6359 / DIN 69872A

- Emplacements du magasin d'outils : 30 emplacements (40 emplacements en option)

- Longueur maximale de l'outil : 300 mm

- Diamètre maximal de l'outil : 80 mm (130 mm avec emplacement adjacent libre)

- Poids maximal de l'outil : 8 kg

- Temps de changement d'outil : 1,8 s

- Alimentation interne en liquide de refroidissement (IKZ) : 30 bars, 13 l/min

- Capacité du réservoir de liquide de refroidissement : 250 L

- Systèmes de mesure : mesure d'outils Renishaw OMP40-2 avec transmission IR, dispositif de réglage d'outils Blum

- Options logicielles : HTLD, HTDC, Optima, bloc HAI 400, interpolation hélicoïdale Fanuc, redémarrage de programme, HRCC

- Puissance électrique totale : 70 kVA

- Tension nominale : 3 / 220 V, 50 Hz

- Pression d'alimentation en air de service : 0,5 - 0,7 MPa

- Durée de fonctionnement : 16 460 h

- Durée de fonctionnement : 5 550 h

- Temps d'usinage : 4 225 h
