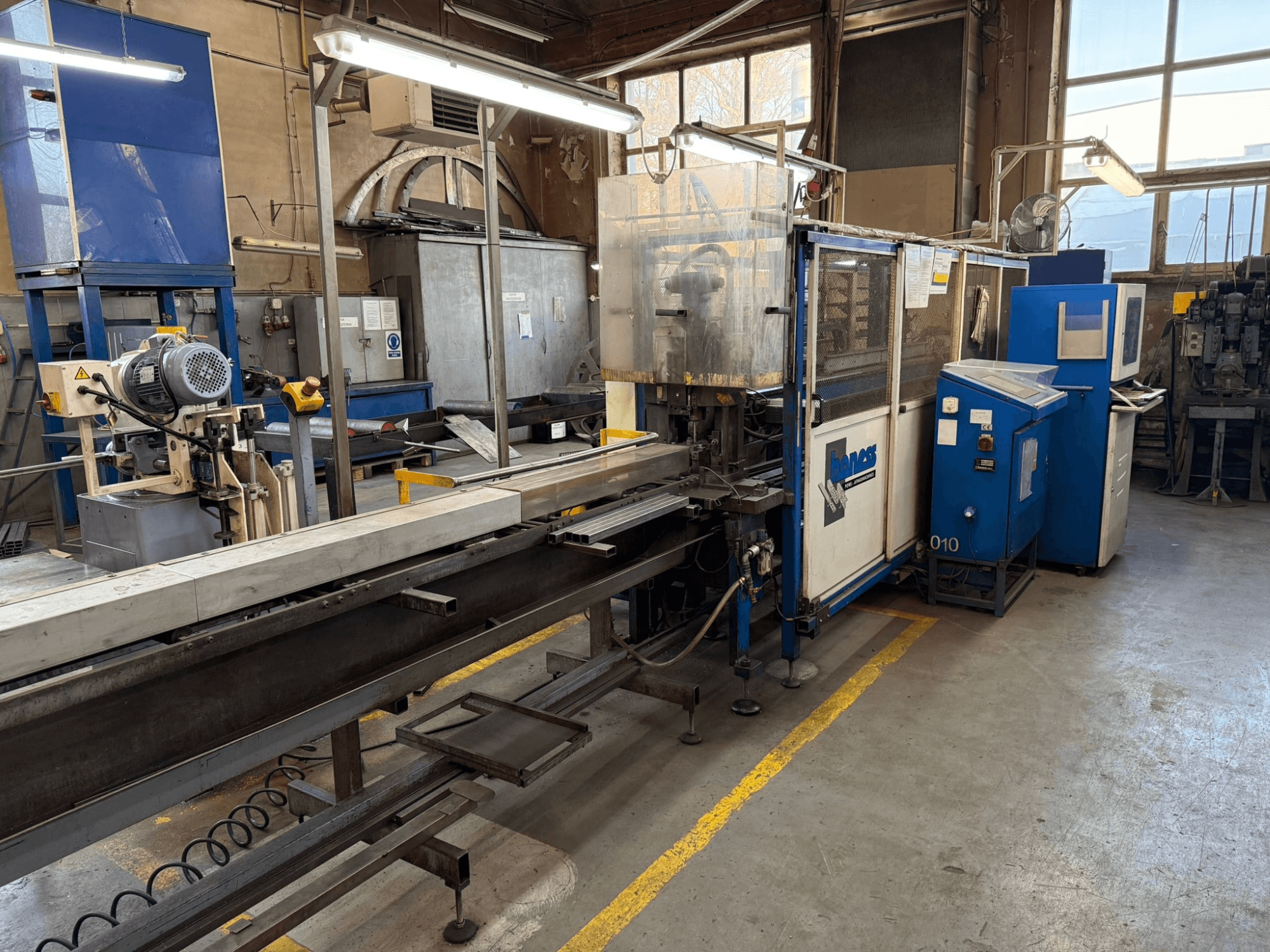

HONESS - V250-3000PL-PUN-OTH-2002-00001

Serrage de la pièce :

• Pince produit autocentrée, saisissant le tube par l'extérieur

• Mâchoires de serrage interchangeables pour différents types de tubes/profils

• Position de serrage réglable pour un alignement précis

Dimensions de la pièce :

• Largeur maximale du produit (poinçonnage unilatéral) : 100 mm

• Hauteur maximale du produit (poinçonnage unilatéral) : 80 mm

• Hauteur maximale du produit pour les trous traversants : 60 mm

• Course maximale des pinces à produit : 3 100 mm

• Distance minimale entre l'extrémité du tube et le premier trou perforable : 30 mm

Capacité de poinçonnage :

• Diamètre maximal de poinçonnage (tel que livré, trous traversants) : Ø40 mm

• Station de poinçonnage : Cylindre de poinçonnage vertical unique

• Force de poinçonnage maximale : 250 kN à une pression de travail de 220 bar

• Course verticale maximale du cylindre de poinçonnage : 80 mm

Performances :

• Courses maximales par minute : Dépend du réglage de la course du cylindre et du pas du trou

• Vitesse de déplacement du chariot de la pince : environ 40 m/min

• Répétabilité du positionnement : ±0,1 mm

Taille et portée de la machine :

• Plage de travail de la poinçonneuse : > 3,10 m

• Longueur de la table de support : 3,00 m
