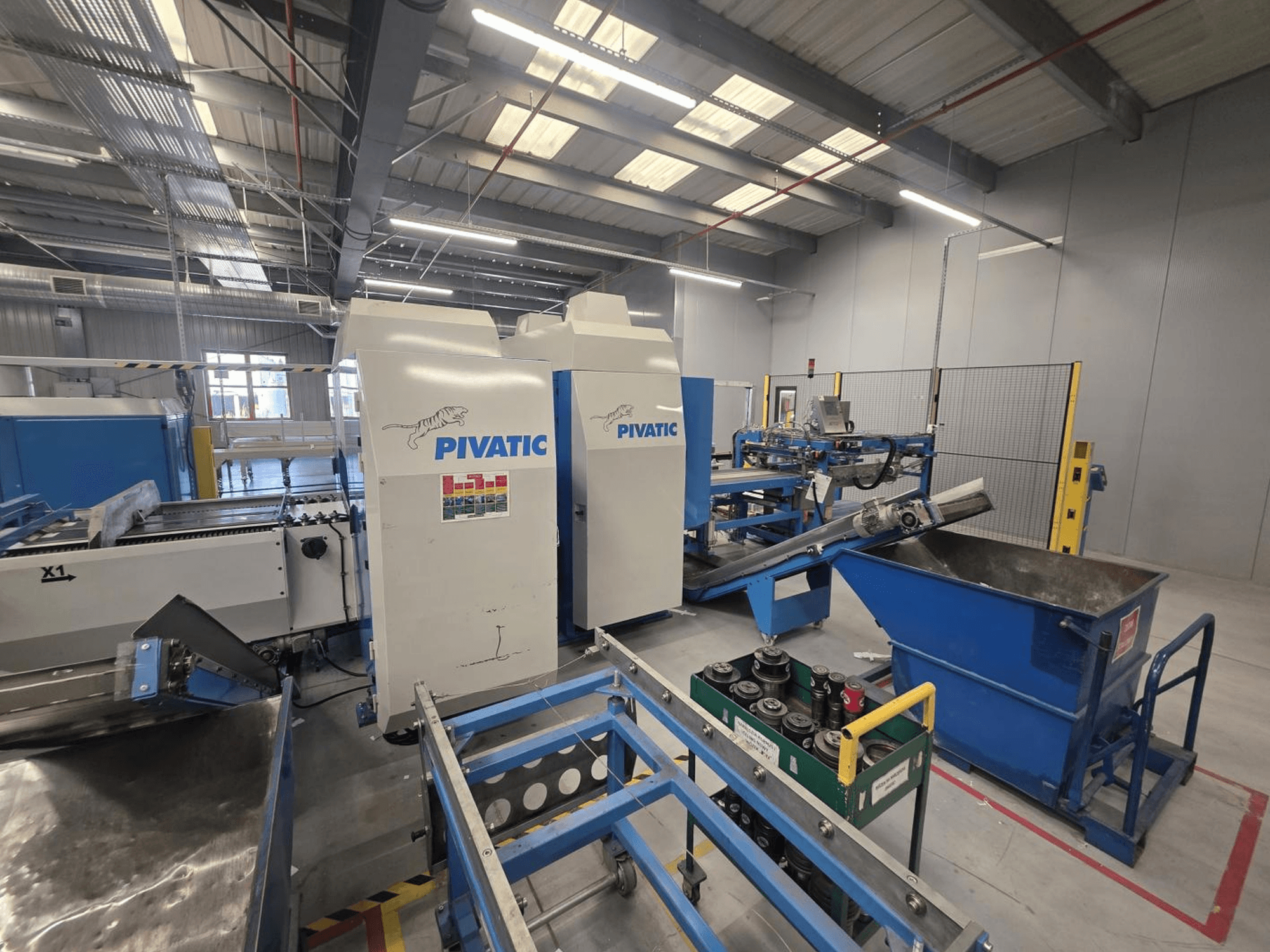

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Application : Production en série de pièces en tôle plate (panneaux, supports, boîtiers, composants d'armoires électriques, etc.) nécessitant des perçages, des découpes et des encoches

• Déroulement du processus : bobine → déroulement → redressage → positionnement → poinçonnage TT → poinçonnage HT → découpe des pièces → évacuation/empilage

• Caractéristiques techniques :

  • Largeur de la tôle : 60–830 mm

  • Épaisseur de la tôle : 0,5–2,0 mm (version disponible jusqu’à 4,0 mm)

  • Poids maximal de la bobine : 5 000 kg

  • Puissance installée : 20 kW

  • Alimentation électrique : 3 x 400 V + PE

  • Fréquence : 50 Hz

• Système de poinçonnage :

  • TT (Thick Turret) : poinçonnage CNC avec des outils standard de type cassette pour des trous, découpes et contours flexibles

  • HT (Hard Tool) : deuxième section de poinçonnage utilisant un outillage dédié pour les opérations répétitives

• Encombrement :

  • Encombrement de la ligne principale : 17,5 x 5,5 m

  • Espace supplémentaire pour les chutes : 1,5 m

  • Espace supplémentaire pour la section HT : 1,55 m

• État de la machine : Entièrement opérationnelle et en production ; inspection et essai possibles

Équipement supplémentaire

• Inclus :

  • Chariots de positionnement des bobines

  • Dérouleur de bobines

  • Redresseur de tôles

  • Panneau de commande pour l'unité de déroulement/redressement et les chariots à bobines

  • Panneau de commande principal

  • Convoyeur basculant pour une décharge sélective des produits

  • Module de transport et d’empilage

  • Système de sécurité avec protecteurs fixes et barrières photoélectriques

  • Armoire de commande avec groupe hydraulique

  • Chariots porte-cassettes d'outils

  • Station de transport et de stockage des outils rigides

• Non inclus :

  • Outils de poinçonnage

  • Cassettes d'outils

  • Robot visible sur certaines photos
