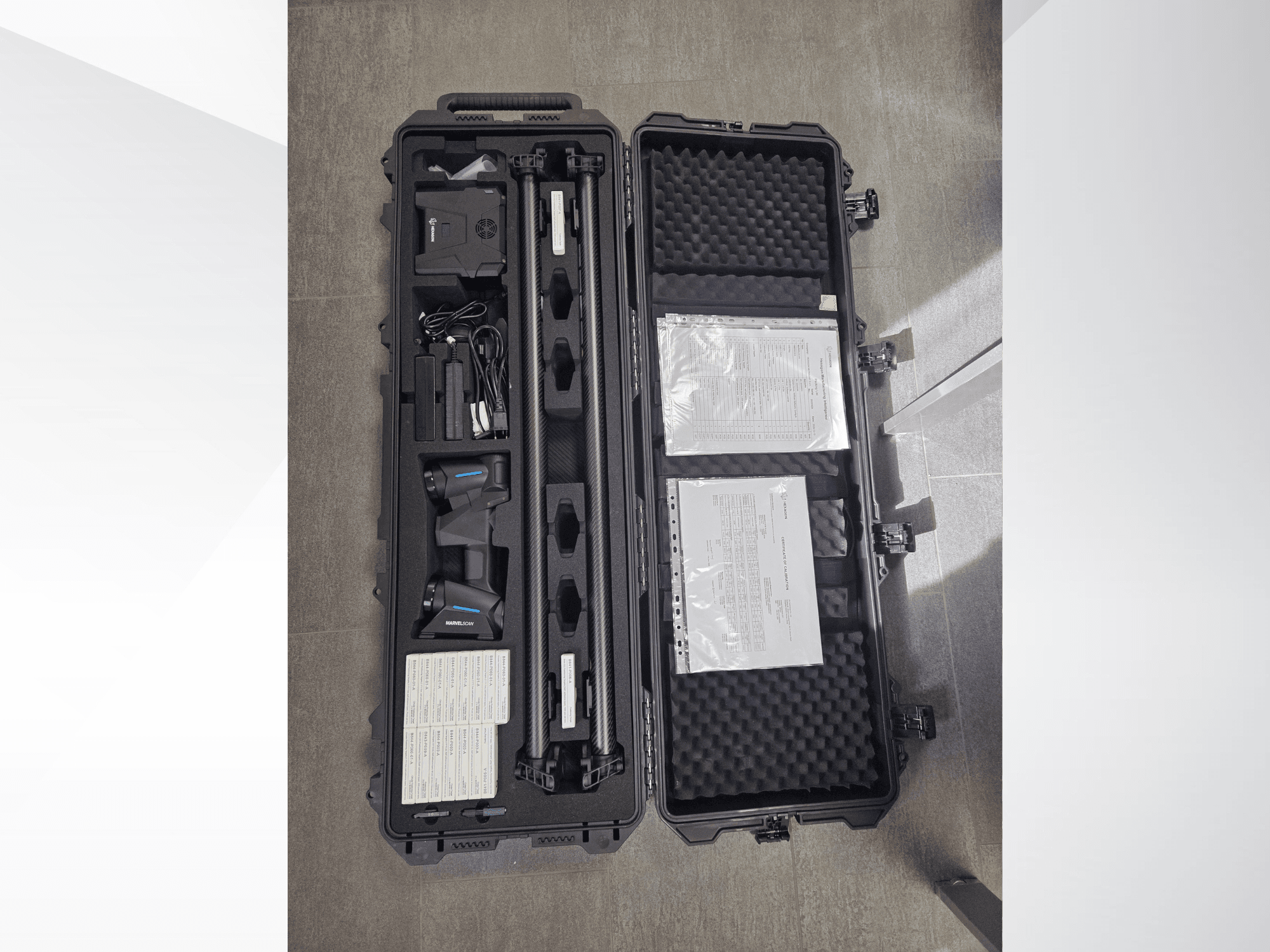

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Fréquence de mesure :

  • Standard / Ligne unique : 2 100 000 points/s

  • Précision : 900 000 points/s

• Zone de balayage : jusqu'à 600 x 550 mm

  • Largeur en mode « Single Line » : 300 mm

• Source lumineuse : 22 lignes laser bleues + 1 ligne laser bleue unique + 5 lignes laser bleues parallèles

• Résolution : jusqu'à 0,02 mm

• Précision (avec cibles) :

  • Volumétrique (standard) : 0,02 + 0,04 mm/m

  • Volumétrique avec barre d'échelle : 0,02 + 0,03 mm/m

  • Volumétrique + photogrammétrie : 0,02 + 0,02 mm/m

  • Précision des trous : jusqu'à 0,03 mm

  • Précision volumétrique des trous : 0,03 + 0,04 mm/m

• Précision sans repères :

  • Volumétrique (standard) : 0,05 + 0,02 mm/m

  • Précision volumétrique des trous : 0,06 + 0,02 mm/m

• Photogrammétrie intégrée :

  • Précision volumétrique : 0,020 mm/m

  • Écart moyen : 0,007 mm

• Profondeur de champ :

  • Générale : 600–2 500 mm

  • Par mode : Standard/Ligne unique 450 mm ; Précision 150 mm

  • Profondeur de champ maximale à la portée la plus éloignée : 550 mm

• Distance de travail :

  • Standard / Ligne unique : 300 mm

  • Précis : 150 mm

• Taille recommandée des pièces : 0,1 à 6 m

• Caractéristiques physiques / de fonctionnement :

  • Poids : 1,3 kg

  • Dimensions : 300 x 150 x 75 mm

  • Connexion : USB 3.0

  • Température de fonctionnement : de -10 à 40 °C

  • Indice de protection : IP50

  • Humidité de fonctionnement : 10 à 90 % sans condensation

• Formats d'exportation : .stl, .ply, .obj, .txt, .xyz, .asc

• Formats personnalisables : disponibles

• Logiciels compatibles :

  • Hexagon : Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Logiciels tiers : PolyWorks, Metrologic et autres logiciels permettant d’importer des nuages de points ou des fichiers STL

• Fonctionnalités clés :

  • Photogrammétrie intégrée ; numérisation dynamique et sans repères

  • Mode Galaxy ; 3 modes de numérisation principaux avec commutation à la volée

  • Capture « Hole Flash » ; reconnaissance de cibles de plusieurs tailles (3 / 6 / 12 / 16 mm)

  • Retour visuel instantané par LED

  • Fonctionnalité de balayage sans fil

  • Grande distance de travail

  • Prêt pour l’automatisation et l’intégration avec des solutions tierces

  • Combinaison des données issues de différents modes en un seul nuage de points/maillage

  • Convient aux composants de grande taille ou fragiles

• Certifications :

  • Certifié selon la norme VDI/VDE 2634-3

  • Validation de la précision par un laboratoire certifié ISO 17025

• Applications et secteurs typiques :

  • Chemin de fer, industrie manufacturière générale, équipements industriels, automobile, secteur maritime, applications non manufacturières

• Quantité : 1 scanner

Équipement supplémentaire (accessoires, non compris dans la machine de base)

• Cibles de positionnement de 3 mm (ID), autocollantes

  • Référence : B841-P007-A

  • Quantité fournie : 10 boîtes ; 1 000 pièces/boîte (environ 10 000 pièces au total)

• Cibles de positionnement de 6 mm (ID), autocollantes

  • Référence : B841-P006-A

  • Quantité fournie : 10 boîtes ; 1 000 pièces/boîte (environ 10 000 pièces au total)

• Cibles de positionnement cubiques magnétiques de 6 mm (ID)

  • Référence : B841-P050-126-A

  • Quantité fournie : 1 boîte ; 8 pièces par boîte

• Module de numérisation sans fil FREEBox-II

  • Fonction : transmission sans fil 5G Wi-Fi et traitement des données de numérisation ; augmente la liberté et la flexibilité de l'opérateur

  • Contenu de l’emballage :

    • 1 module sans fil FREEBox II avec dragonne

    • 2 câbles USB FREEBox II de 1 m

    • 1 adaptateur secteur

    • 1 câble d'alimentation

    • 1 batterie FREEBox

    • 1 étui de transport

    • 1 jeu de tournevis

    • Liste de colisage

    • Guide d'installation rapide
