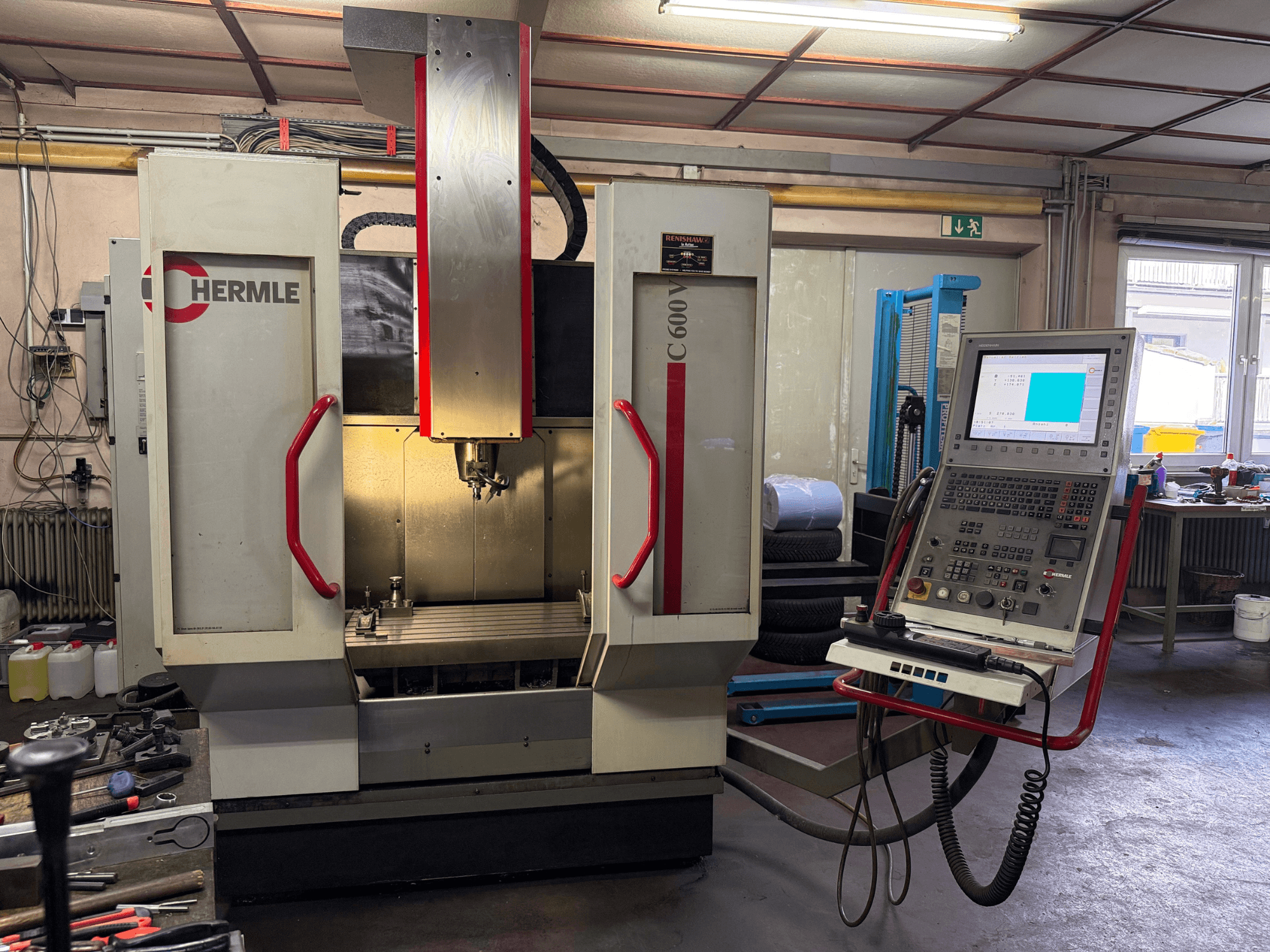

HERMLE - C600VDE-MIL-HER-2001-00005

• Heures de broche : 7,000 h

• Conception de la machine : Portique modifié

• Commande CNC : Heidenhain iTNC 530 avec écran couleur TFT 15 pouces

  • Programmation flexible des contours

  • Mémoire de programme de 6 Go

  • Temps de traitement des séquences de 0,5 ms

  • Fonctionnement en parallèle avec les graphiques

  • Taraudage (taraudage rigide ; sans mandrin de compensation)

  • Contrôle de la durée de vie des outils

  • Interface Ethernet

• Entraînements d'avance

  • Force d'avance : 6 000 N

  • Avance rapide : 35 m/min

  • Accélération : 5 m/s²

  • Diamètre de la vis d'alimentation / pas (X/Y/Z) : 40 / 20 mm

• Système de mesure : Échelles directes, résolution 0,0001 mm

• Tolérance de position (Tp, VDI/DGQ 3441) : 0,008 mm (X/Y/Z)

• Broche principale

  • Couple (100% / 40% ED) : 87 / 130 Nm

  • Cône : SK40 (similaire à DIN 2079), pour porte-outils selon DIN 69871 A

• Table de serrage rigide

  • Surface de la table : 800 x 465 mm

  • Charge max : 1 000 kg

  • Rainures en T : 7 rainures, taille 14 mm H12, espacement 63 mm

  • Fente de guidage (4ème à partir de l'arrière) : 14 mm H7

• Changeur d'outils

  • Positions du magasin : 30

  • Diamètre maximal de l'outil : 80 mm (125 mm avec les positions adjacentes libres)

  • Longueur maximale de l'outil : 250 mm

  • Charge maximale du magasin : 120 kg

  • Temps de copeaux à copeaux (VDI 2852) : 5.5 s

• Système d'arrosage

  • Bac à copeaux extensible et écran à copeaux accessible

  • Réservoir : 200 L

  • Débit : 40 L/min à 3 bar

• Services

  • Charge connectée : 400 V / 50 Hz

  • Consommation électrique : 22 / 35 kVA

  • Air comprimé : 6 bar

• Autres caractéristiques

  • Compensation électrique de la dilatation thermique

Équipement supplémentaire

• Module électronique de commande manuelle (volant)

• Système de sonde de mesure SK40

• Dispositif de soufflage

• Pistolet de rinçage des copeaux
