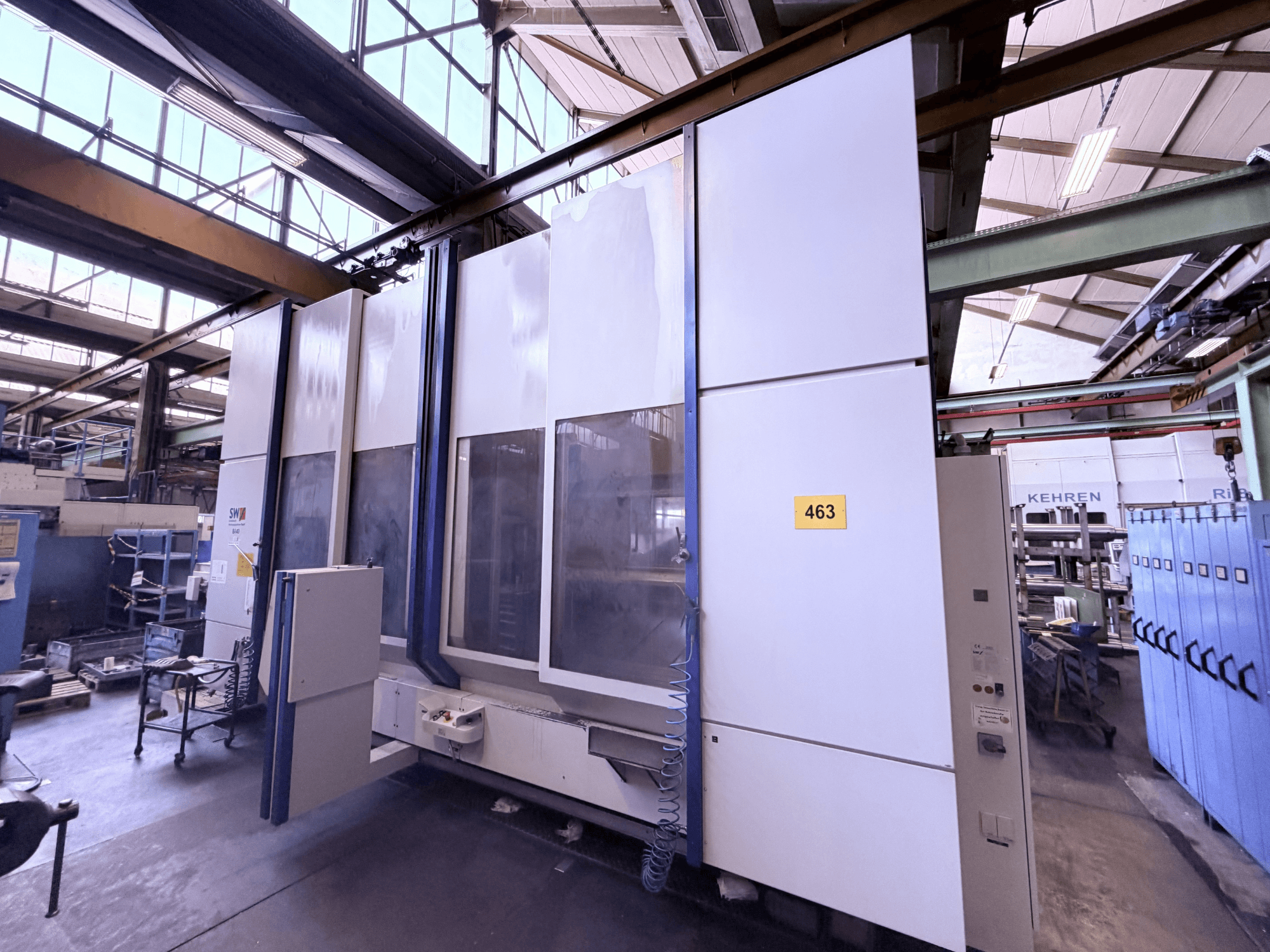

SW - BA 40DE-MIL-SWX-2001-00001

- Course sur l'axe X : 2 × 1 300 mm (3 350 mm en mode « long-bed »)

- Course de l'axe Y : 630 mm

- Course de l'axe Z : 630 mm

- Surface de serrage (mode pendulaire) : 2 x 1 275 x 630 mm

- Déplacement rapide X/Y/Z : 40 m/min

- Vitesse d'avance : 1 - 40 000 mm/min

- Diamètre de la broche : 100 mm

- Vitesse de broche : 20 à 7 500 tr/min

- Puissance de la broche : 36 kW (à 25 % de charge continue)

- Couple de la broche : 950 Nm (à 25 % de charge continue)

- Cône / porte-outil : SK 50 DIN 69871, forme B

- Emplacements du magasin d'outils : 60

- Diamètre maximal de l'outil (emplacements adjacents libres) : 110 mm (250 mm)

- Poids maximal de l'outil : 8 kg (24 kg)

- Système de mesure : linéaire

- Table rotative à commande numérique : Peiseler ATU 280 avec contre-palier

- Pression du liquide de refroidissement (interne) : 40 bars

- Nettoyage du liquide de refroidissement : filtre à fentes

- Rinçage de la zone d'usinage : Oui

- Pistolets de rinçage : 2

- Surveillance de la rupture d'outil : Leutze

- Enceinte : enceinte complète

- Système d'extraction : GEA-Delbag, 2 x KNAW 1-1-AF

- Lecteur de disquettes : Oui

- Encombrement requis (L x l x H) : 7 700 x 3 700 x 4 000 mm

- Fondations requises : Non

- Tension nominale d'alimentation : 3/PE 400 V CA / 50 Hz

- Courant nominal de service : 87 A

- Puissance totale connectée : 50 kVA (puissance nominale : 60 kVA)

- Fusible de la ligne d'alimentation : 100 A

- Durée de vie : 63 368 h

- Équipement en option : système hydraulique étendu pour le serrage des pièces, système de vannes pour vérins de serrage à double effet, 2 circuits de serrage dans la zone de travail gauche, 2 circuits de serrage dans la zone de travail droite, pression de serrage 250 bar / Q = 9 l/min, adaptation pour têtes de perçage angulaires (sans support à 4 points), portes de chargement automatiques, environ 60 mandrins SK50, 1 tête angulaire double, dispositif de serrage réversible (axe A et contre-support), pont de serrage
