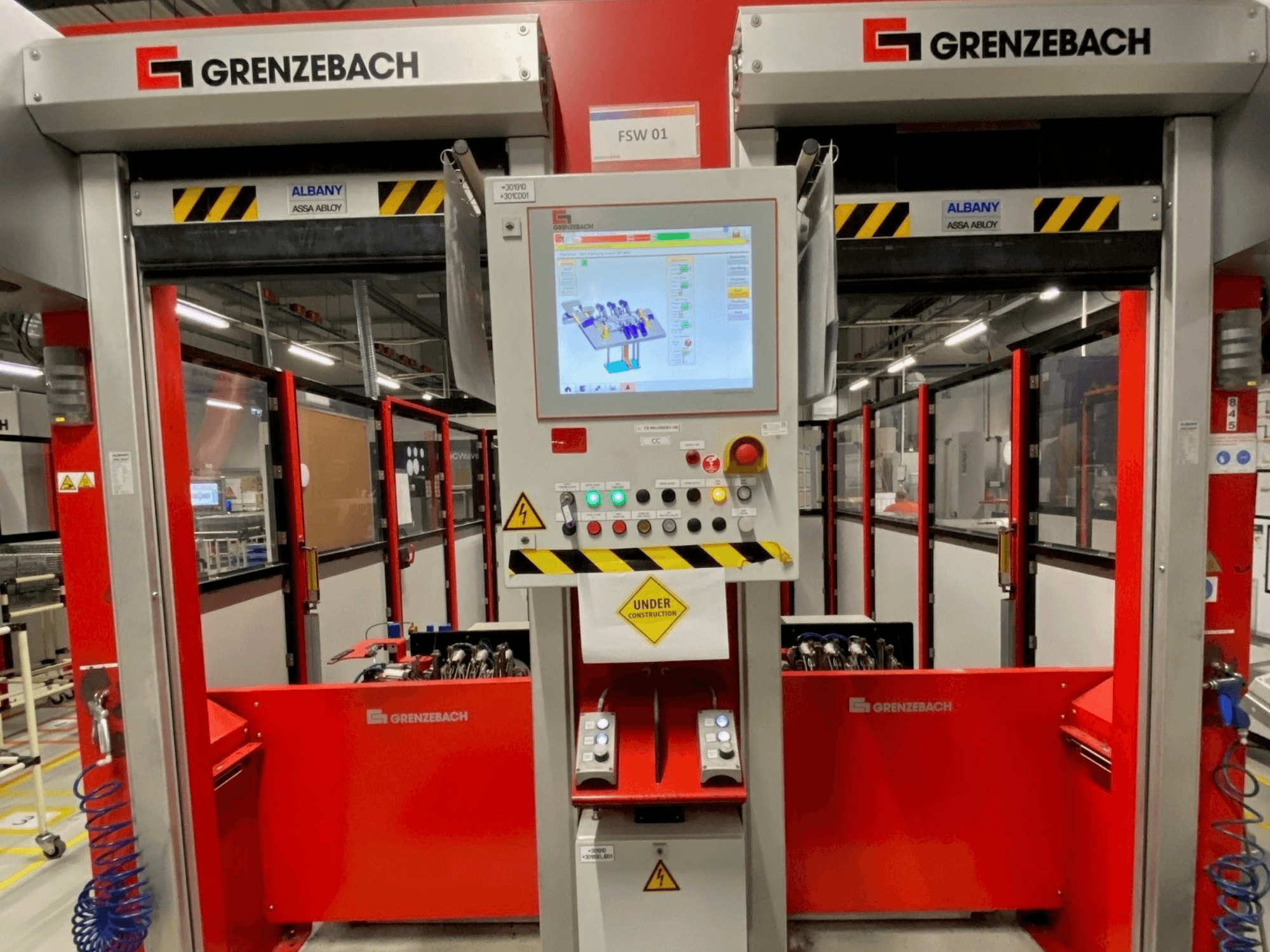

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Répétabilité de positionnement : ±0,08 mm

• Volume de l'enveloppe de travail : 68 m³

• Position de montage : au sol

• Indice de protection : IP65

• Force de processus verticale : 8 000 N

• Force de manipulation horizontale : 8 000 N

• Contrôleur : KUKA KR C4

Broche FSW

• Fabricant : MAG IAS

• Type : FSW2.2 / HSK63

• Porte-outil : HSK 63 A

• Vitesse maximale de la broche : 10 000 tr/min

• Vitesse nominale de la broche : env. 3 900 tr/min

• Couple nominal S1 : 42 Nm

• Couple max. S6 à 40 % : 52 Nm

• Puissance nominale de la broche S1 : environ 17 kW

• Type de moteur : asynchrone

• Courant nominal du moteur : 33 A

• Refroidissement : eau/glycol (5 bars max.)

• Poids de la broche : 90 kg

• Diamètre max. de la broche : 300 mm

• Longueur approximative de la broche : 285 mm

• Type de roulement : hybride

• Diamètre du roulement : 80 mm

Système de serrage d'outil

• Système : MAPAL KS 63-08

• Force de serrage : 18 kN

• Serrage de l'outil : manuel

• Capteurs de force de la broche : 3 × 120°

Serrage de la pièce / système hydraulique

• Fabricant : Römheld

• Groupe hydraulique : 8457-104

• Pression de service max. : 200 bars

• Réglage de la pression de service : 150 bars

• Débit : 2,0 l/min

• Capacité du réservoir : 27 l

• Fluide hydraulique : HLP 32

• Puissance du moteur : 0,75 kW

• Alimentation : 400 V / 50 Hz

Électricité / raccordements

• Tension de service : 400 V

• Fréquence : 50 Hz

• Tension de commande : 24 V CC

• Puissance absorbée : env. 28 kW

• Pression minimale d'air comprimé : 6 bars

• Consommation d'air comprimé : environ 4 m³/h

Équipement supplémentaire

• Enceinte de cellule robotisée : 301.910 + MCC01

• Porte de protection : Assa Abloy Albany RP 300 (EN 13241-1)

• Sécurisation de la zone de travail : barrières immatérielles

• Système de serrage hydraulique (Römheld HPU 8457-104)

• Unité de refroidissement de la broche (eau/glycol)

• Armoire de commande KUKA KR C4

• Poste de commande manuel
