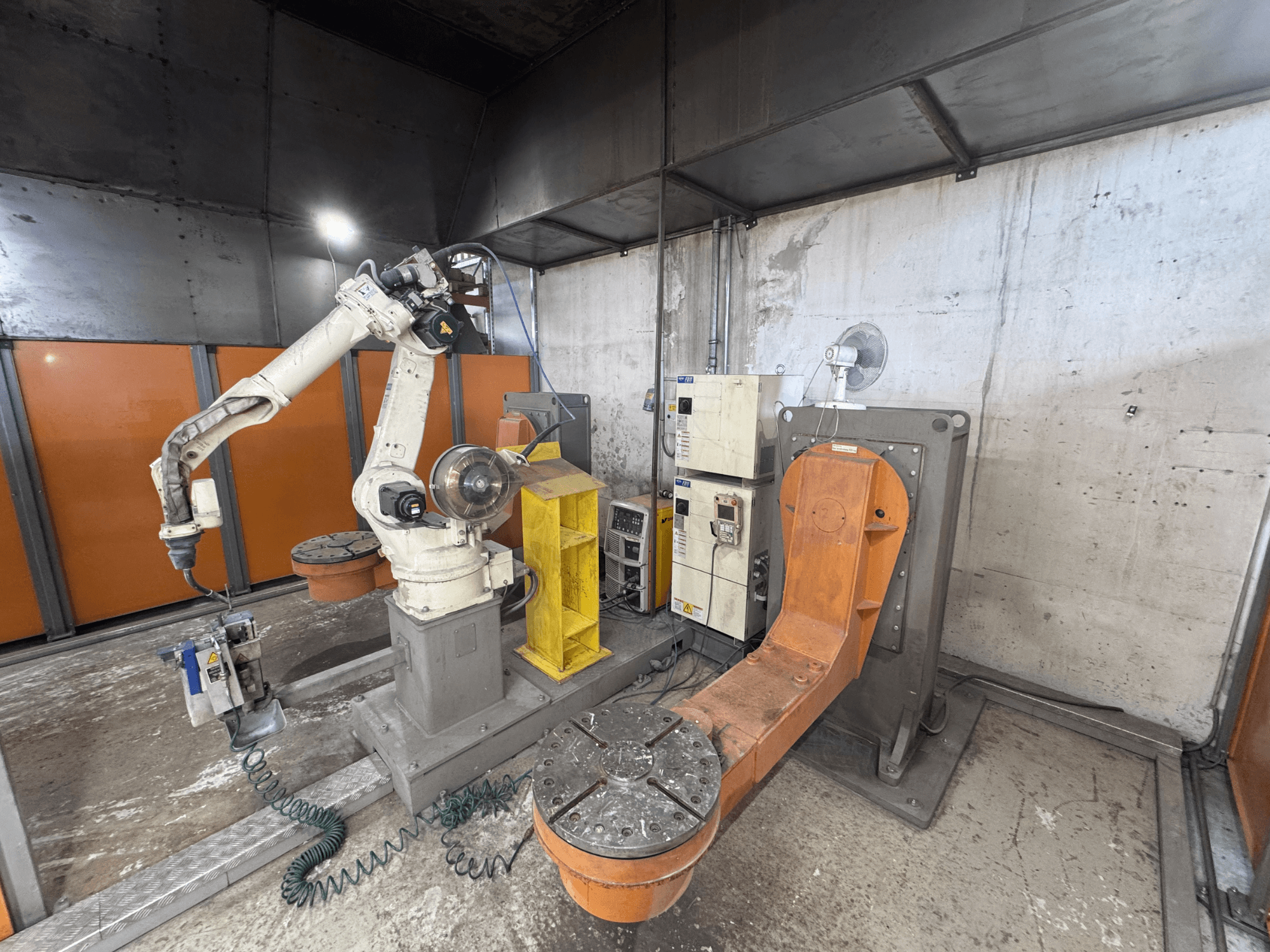

Bras robotique DAIHEN VARSTROJ FD-B4L 1GM/2DM en milieu industriel, vue latérale avec panneau de commande et base pivotante visibles.
Bras robotique DAIHEN VARSTROJ FD-B4L 1GM/2DM en milieu industriel, vue latérale avec panneau de commande et base pivotante visibles.

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

60.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce DAIHEN VARSTROJ FD-B4L 1GM/2DM à 6 axes a été fabriqué en 2017. Il présente une portée maximale de 2 008 mm et un poids de manutention maximal de 4 kg. La cellule de soudage robotisée est équipée d'un robot industriel articulé vertical OTC Daihen FD-B4L, conçu pour les applications de soudage robotisé automatisé. Si vous cherchez à obtenir des capacités de soudage automatisé de haute qualité, pensez à la cellule de soudage robotisé DAIHEN VARSTROJ FD-B4L 1GM/2DM. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: DAIHEN
  • année: 2017
  • MODÈLE: VARSTROJ FD-B4L 1GM/2DM
  • type d'application: Robotique
  • Emplacement: Hongrie
  • type de machine: Bras de robot
  • marque de l'unité de contrôle:

Informations techniques - DAIHEN VARSTROJ FD-B4L 1GM/2DM

Dimensions

  • Poids de la machine: 280 kg

Mouvement

  • Nombre d’axes: 6

Spécification technique

  • Poids max. de manipulation: 4 kg
  • Portée max.: 2008 mm

Informations supplémentaires

  • Principales caractéristiques du robot : Charge utile de 4 kg (poignet), portée de 2 008 mm, répétabilité de ±0,08 mm

  • Système d'entraînement : Servomoteurs à courant alternatif

  • Capacité de charge maximale du bras supérieur : 20 kg

  • Gammes d'axes : J1 ±170° ; J2 -155°/+100° ; J3 -170°/+190° ; J4 ±155° ; J5 -45°/+225° ; J6 ±205°

  • Vitesses des axes : J1 195°/s ; J2 200°/s ; J3 200°/s ; J4 420°/s ; J5 420°/s ; J6 600°/s

  • Moments admissibles au poignet : J4 10,1 Nm ; J5 10,1 Nm ; J6 2,94 Nm

  • Inertie admissible : J4 0,38 kg/m² ; J5 0,38 kg/m² ; J6 0,03 kg/m².

  • Positions d'installation : Sol, mur, plafond

  • Conditions de fonctionnement : 0-45 °C ; 20-80% d'humidité

  • Contrôleur de robot : FD-11 (capacité de contrôle jusqu'à 54 axes indépendants)

  • Pendentif d'apprentissage : Panneau de commande WiTP

  • Alimentation électrique de l'installation : 3 x 400 V / 50-60 Hz

  • Condition : Environ max. 1 000 heures de travail ; vérifié par un technicien il y a environ 6 mois

  • Documentation incluse : Manuels d'installation ; Manuels d'utilisation et d'entretien ; Certificat CE ; Déclaration de conformité

Équipement supplémentaire

  • Source de courant de soudage : Onduleur Welbee P500L (W)

    • Courant de soudage DC : 30-500 A

    • Courant de soudage par impulsion : 30-400 A

    • Facteur de marche : 60 % à 500 A ; 100 % à 410 A ; 80 % à 400 A d'impulsion

    • Diamètre de l'électrode : 0,8-1,2 mm

  • Torche de soudage : RTW5000H, refroidie à l'eau

  • Axes/positionneurs externes : 2x P500 L-VN ROBO positionneur/rotateur ; fonction Multi-Synchromotion

  • Système de sécurité : Barrière de sécurité optique et physique

  • Unité de refroidissement

  • Interface du robot

  • Interface CAN

  • Palettes de chargement

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
