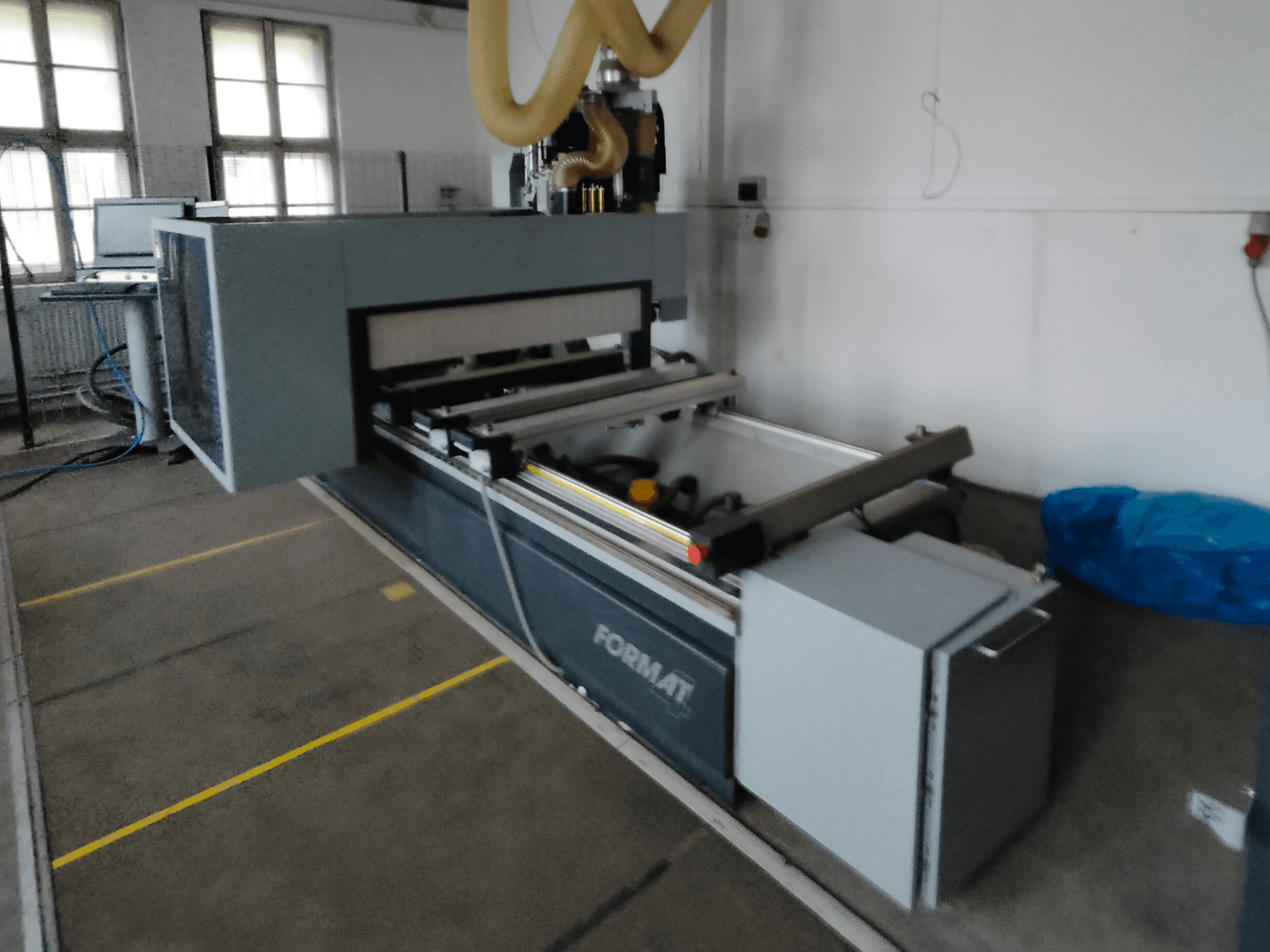

FORMAT4 - Profit H200 13.33PL-CNC-FOR-2019-00001

Champ d'action (taille maximale du panneau)

• X : 3300 mm

• Y : 1280 mm

• Dégagement en Z : 250 mm

Broche

• Interface d'outil : HSK F63

• Puissance nominale à : environ 12 000 tr/min

• Refroidissement : Refroidissement par air

• Rotation : SENS HORAIRE / SENS ANTIHORAIRE

Magasin d'outils

• Magasin d'outils linéaire (montage latéral) : 12 positions

• Magasin linéaire supplémentaire sur le portique : 4 positions

• Diamètre maximal de l'outil : 250 mm

• Longueur maximale de l'outil : 300 mm

Unité de perçage

• Modèle : DH 24 6H 2S

• Broches verticales : 18 (12 en X, 6 en Y)

• Broches horizontales : 6 (4 en X, 2 en Y)

• Longueur max. du foret : 70 mm

• Diamètre max. de l'outil : 10 mm

• Scies à rainurer : 2 (X et Y)

• Diamètre max. de la scie : 120 mm

• Vitesse maximale : 6 000 tr/min

Table aspirante

• 6 consoles (au lieu de 4)

• Système d'aspiration à double circuit

• Hauteur des ventouses : 100 mm

• Verrouillage pneumatique de la console

• Butées latérales réglables (axe Y)

Système d'axes

• Axe X : Entraînement par crémaillère et pignon

• Axe Y/Z : Entraînement par vis à billes

• Guidages linéaires sur tous les axes

• Lubrification automatique centralisée

Commande et logiciel

• Commande CNC avec logiciel CAD/CAM

• Prévisualisation de la simulation 3D

• Capacité d'importation DXF

• Programmation paramétrique

• Kit de télémaintenance (prêt à l'emploi)
