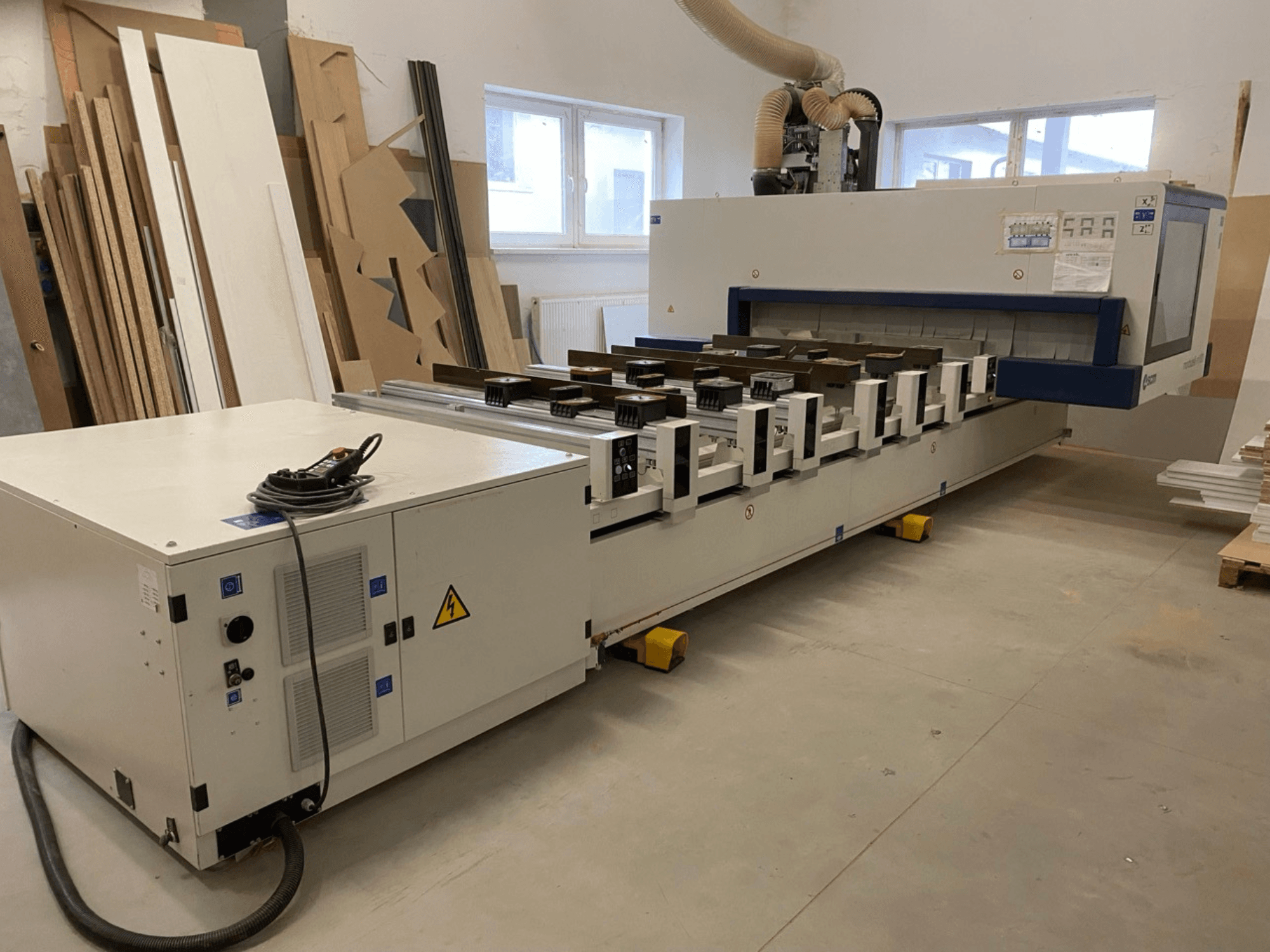

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Zone de travail / axes :

  • Longueur du panneau (Y) : 1 900 mm (2 210 mm)

  • Hauteur du panneau (Z) : 180 mm

  • Longueur du panneau pour l'usinage de part en part : 1 400 mm

  • Vitesse vectorielle X‑Y : Pro‑Space 56 m/min ; Pro‑Speed 78 m/min

• Table de travail : 6 à 12 poutres (TV Flex), 12 ventouses (145 × 145 × H75 mm) ; 2 butées par poutre ; longueur de poutre mobile 1 600 mm.

• Unité de perçage (caractéristiques générales) :

  • 21 broches verticales, 8 000 tr/min

  • 10 broches horizontales, 8 000 tr/min

  • Scie intégrée Ø 125 mm (X), 10 000 tr/min

  • Puissance du moteur : 2,2 kW

• Électrobroche : 10 kW (S6), 24 000 tr/min max.

• Conditions d’installation : puissance installée 23–28,5 kVA ; air comprimé 450 NL/min ; aspiration des poussières 4 500 m³/h, 25 m/s, sortie Ø 250 mm.

• Structure et mouvement :

  • Châssis en acier lourd, détendu et électrosoudé ; toutes les opérations d’usinage sont réalisées en un seul serrage sur des machines d’usinage CNC.

  • Guides linéaires à quatre rangées à grande vitesse ; systèmes à recirculation de billes à trois circuits ; crémaillère et pignon hélicoïdaux sur l’axe X.

  • Moteurs sans balais, variateurs ; unités d’usinage montées sur portique mobile pour plus de rigidité.

  • Enceinte de sécurité transparente en polycarbonate.

• Commande CNC et logiciel :

  • PC-Office : Windows 7, écran LCD couleur 17 pouces, clavier QWERTY, panneau de commande mobile, Xilog Maestro.

  • Fonctionnalités de Xilog Maestro : programmation paramétrique/graphique/ISO ; importation DXF/ASCII (2D) ; interpolation linéaire/circulaire en 3D ; interpolation linéaire spatiale ; interpolation hélicoïdale ; éditeur guidé ; optimisation automatique du perçage et bibliothèques d’outils ; décalage de l’origine du panneau ; simulation ; gestion des codes-barres (logiciel) ; autodiagnostic ; intervention manuelle pas à pas ; configuration graphique de l’unité ; sélection de la vitesse d’usinage ; fonction SCM CNC Jerk.

• Sécurité : CE ; système PRO-SPACE avec butées de sécurité (arrêt automatique en cas de collision potentielle).

• Équipement de la table inclus/mentionné : butées de référence arrière en aluminium H75 par poutre ; deuxièmes butées de référence centrales par poutre ; butées de référence avant H75 par poutre.

• Système d’aspiration : pompe à vide intégrée 90/108 m³/h, 50 Hz.

• Unité de perçage F23 L (configuration indiquée) :

  • Axe Z indépendant

  • 13 broches verticales indépendantes (8 X / 5 Y)

  • 6 broches horizontales indépendantes (à dégagement rapide), dont 4 sur l’axe Y

  • Pas de 32 mm

  • Vitesse : 4 500 à 8 000 tr/min (variateur)

  • Unité de rainurage/sciage sur le panneau arrière Ø 125 mm, 5 500 à 10 000 tr/min (variateur)

  • Moteur de 2,2 kW

  • Pression Z accrue

• Avantages de la RO AX : productivité élevée, précision, qualité de finition, vitesse d’usinage ; réduction de l’entretien pouvant atteindre 90 % (intervalle d’environ 1 000 heures).

Équipement supplémentaire

• Magasin d’outils latéral TRB14 (en option), côté droit :

  • Capacité jusqu’à 11 outils ; Ø max. 350 mm

  • Entraxe de 130 mm

  • Poids max. par outil : 8 kg ; poids total : 48 kg

• 4 supports de levage de pièce H75, deux niveaux de levage (au-dessus des pinces et au niveau de travail), 20 kg par support

• Clé matérielle supplémentaire avec port USB
