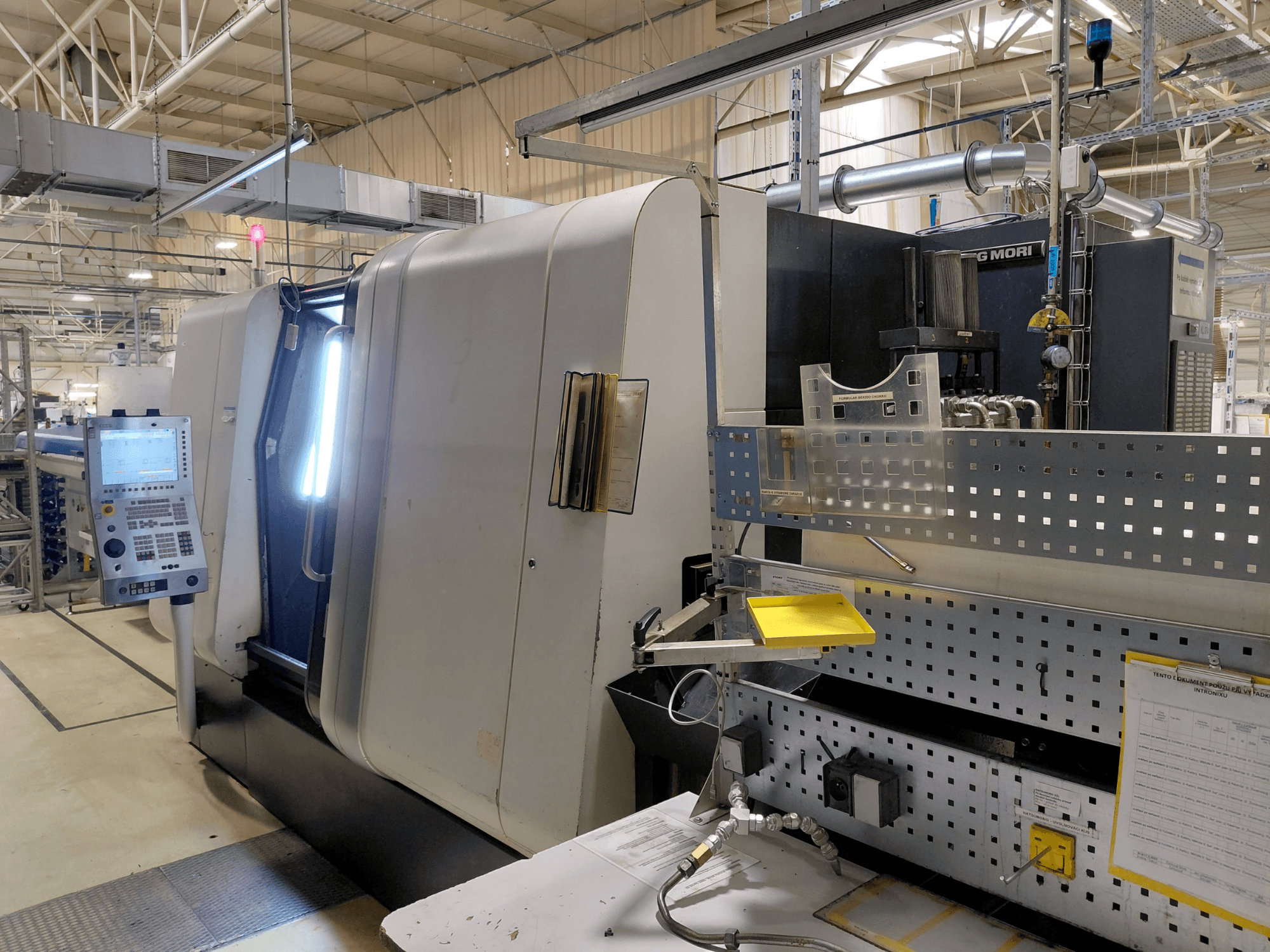

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Nombre total d'heures : 64 274 h ; Heures de fonctionnement : 43 196 h

• Contre-broche : 17 kW ; vitesse max. 5 000 tr/min ; diamètre max. de la barre 45 (65) mm

• Axes à commande numérique :

  • X1 : course 165 mm ; avance rapide 30 m/min ; accélération 5 m/s²

  • Z1 : course 678 mm ; avance rapide 30 m/min ; accélération 5 m/s²

  • Y1 : course 80 (+50/-30) mm ; avance rapide 30 m/min ; accélération 5 m/s²

  • X2 : course 165 mm ; avance rapide 30 m/min ; accélération 5 m/s²

  • Z2 : course 640 mm ; vitesse rapide 30 m/min ; accélération 5 m/s²

  • W2 : course 690 mm ; avance rapide 30 m/min ; accélération 5 m/s²

• Tourelles : 2 ; 12 positions motorisées par tourelle ; système d'outils VDI 30 ; vitesse maximale des outils motorisés : 4 000 tr/min

• Système de refroidissement : réservoir d'environ 650 l ; débit de la pompe par tourelle 20 l/min ; pression 7 bar

• Alimentation électrique : 91 kVA

• Configuration et fonctions de base de la machine :

  • Entraînement des chariots 1 et 2 (les 12 positions)

  • Axe C pour la broche principale et la contre-broche

  • Axe Y pour le chariot 1

  • Nettoyage de la pince de la contre-broche avec du liquide de refroidissement

  • Préparation mécanique pour filtre à brouillard d'huile

  • Interface électrique et logicielle pour le chargeur de barres

  • Synchronisme angulaire entre la broche principale et la contre-broche

  • Arrêt automatique de la machine

  • 2 sorties marche/arrêt supplémentaires (4 fonctions M)

  • Taraudage rigide

  • Compteur de pièces et de temps

  • Logiciel pour le tournage polygonal (chariots 1 et 2)

  • Vitesse de coupe constante

  • Interpolation hélicoïdale (glissière 1)

  • Régulation de la vitesse de rotation de la broche

  • Quadruple voyant d'alerte

  • Dispositif de refroidissement pour l'armoire électrique

• Options de commande :

  • Système de surveillance de l'usure des outils (moniteur FANUC)

  • Système de sélection d'outils équivalents (moniteur FANUC)

Équipement supplémentaire

• Chargeur de barres IEMCA MASTER 865 MP 43 L

• Convoyeur à copeaux, type à bande

• Dispositif de déchargement des pièces avec bande transporteuse

• Mandrin à pince pour broche principale MPF 65/140 (sans avance axiale), Ø max. 65 mm

• Changeur manuel de pinces SACO MPT65/140 et MPF65/140

• Mandrin de contre-broche SMW 175-BBD, adaptateur inclus

• 1 jeu de mâchoires souples pour SMW 175-BBD

• Pression de serrage différentielle pour la contre-broche (deux pressions sélectionnables)

• Rinçage externe des mâchoires/pinces avec du liquide de refroidissement sur la broche principale et la contre-broche

• Diverses pièces de rechange neuves disponibles
