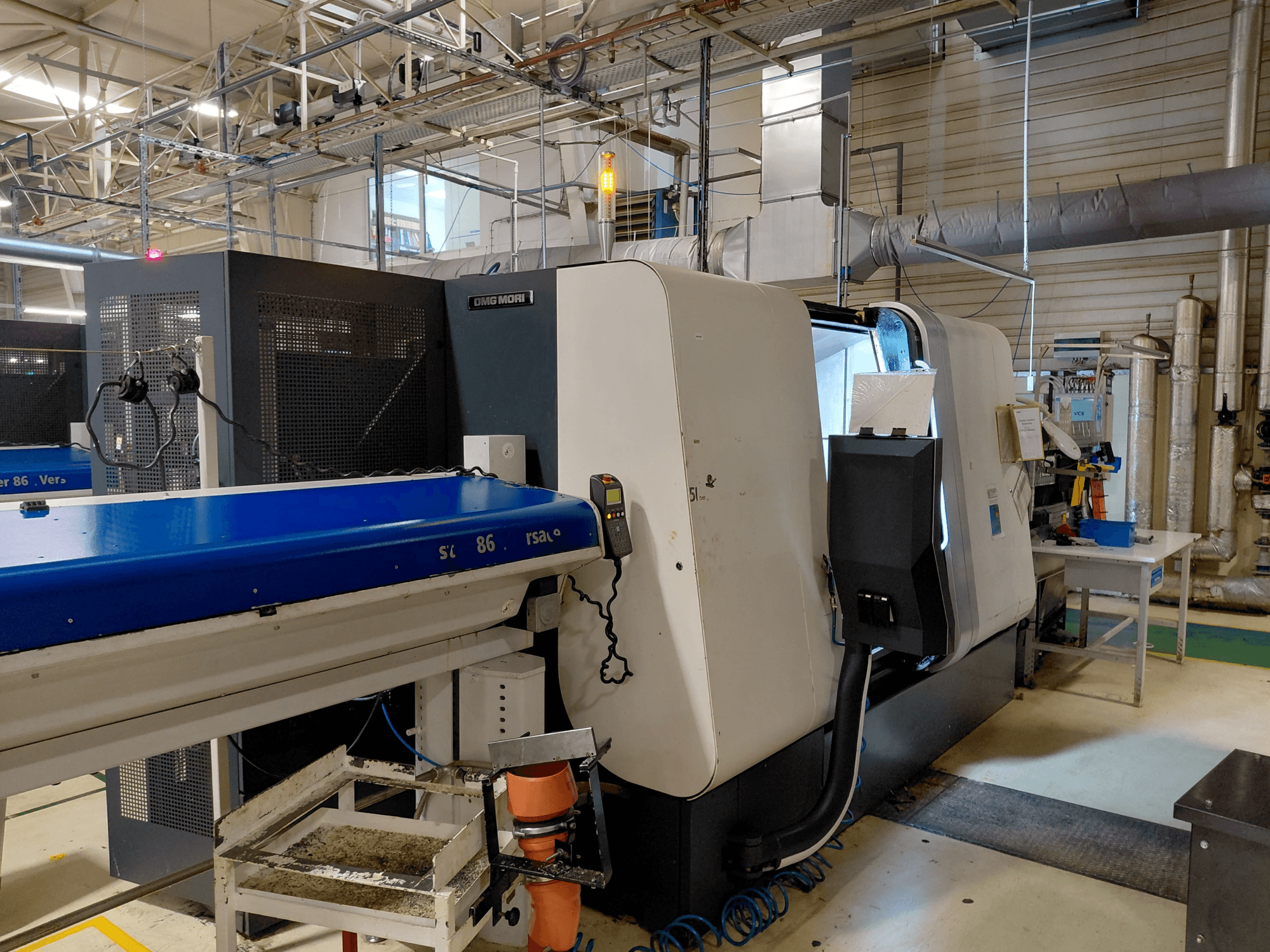

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Système de commande : CNC 310

Nombre total d'heures : 61 295 h

Heures de fonctionnement : 42 222 h

Puissance de la broche principale : 20/25 kW

Puissance de la contre-broche : 17 kW

Vitesse maximale de la broche principale : 5 000 tr/min

Vitesse maximale de la contre-broche : 5 000 tr/min

Diamètre maximal de la barre sur la broche principale : 65 mm

Diamètre maximal de la barre de la contre-broche : 45 (65) mm

AXES À COMMANDE NUMÉRIQUE

Course X1 : 165 mm

Vitesse rapide X1 : 30 m/min

Accélération X1 : 5 m/s²

Course Z1 : 678 mm

Vitesse rapide Z1 : 30 m/min

Accélération Z1 5 m/s²

Course Y1 80 (+50/-30) mm

Vitesse rapide Y1 30 m/min

Accélération Y1 5 m/s²

Course X2 : 165 mm

Vitesse rapide X2 30 m/min

Accélération X2 : 5 m/s²

Course Z2 : 640 mm

Vitesse rapide Z2 : 30 m/min

Accélération Z2 5 m/s²

Course W2 : 690 mm

Vitesse rapide W2 30 m/min

Accélération W2 5 m/s²

Nombre de tourelles : 2

Nombre d’outils rotatifs par station : 12, toutes les positions entraînées

Système d'outils : VDI 30

Vitesse maximale des outils entraînés : 4 000 tr/min

Capacité approximative du réservoir de liquide de refroidissement : 650 l

Débit maximal de la pompe de liquide de refroidissement (par tourelle) : 20 l/min

Pression de la pompe : 7 bars

Alimentation électrique : 91 kVA

Dimensions L x l x H de la machine : 4 500 x 1 990 x 2 300 mm

Poids approx. de la machine : 9 500 kg

La machine est livrée avec un ensemble complet et de grande valeur de pièces de rechange et de composants.

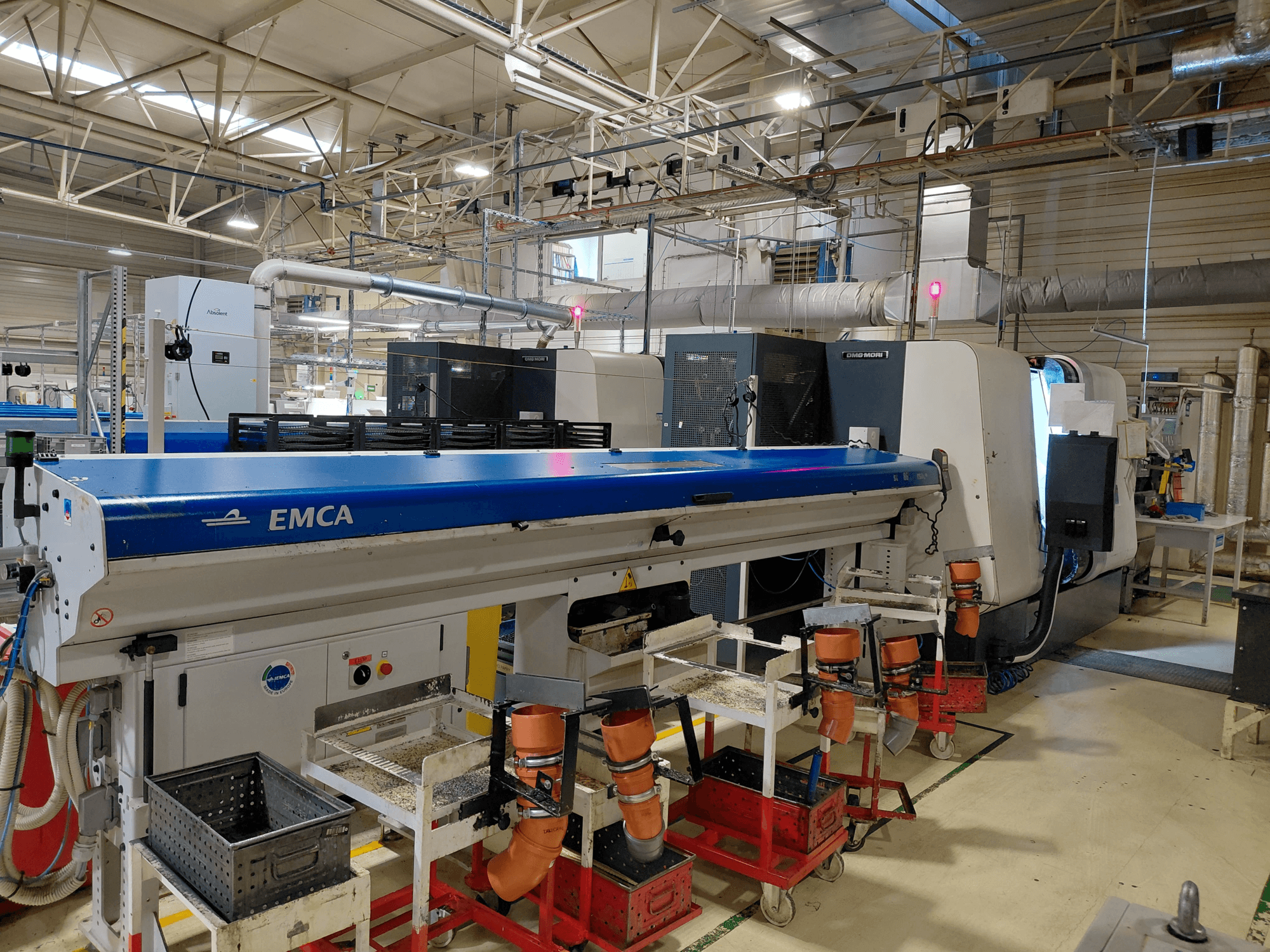

Chargeur de barres IEMCA MASTER 865 MP 43 L (4 m)

Configuration de base de la machine :

- Entraînement des chariots 1 et 2 (12 positions au total)

- Axe C pour la broche principale et la contre-broche

- Axe Y pour le chariot 1

- Convoyeur de copeaux à bande

- Nettoyage de la pince de serrage de la contre-broche avec liquide de refroidissement

- Déchargement des pièces avec convoyeur à bande

- Préparation mécanique pour filtre à brouillard d'huile

- Interface électrique et logicielle pour le chargeur de barres

- Synchronisation angulaire entre la broche principale et la contre-broche

- Arrêt automatique de la machine

- 2 sorties marche/arrêt supplémentaires (4 fonctions M)

- Taraudage rigide

- Compteur de pièces et de temps

- Logiciel de tournage polygonal pour les chariots 1 et 2

- Vitesse de coupe constante

- Interpolation hélicoïdale pour le chariot 1

- Régulation de la vitesse de rotation de la broche

- Quadruple voyant d'alerte

- Dispositif de refroidissement pour l'armoire électrique

Options supplémentaires :

Mandrin à pince I-V50011 de type « MPF 65/140 » sans avance axiale pour broche principale, diamètre max. : 65 mm.

Éléments de serrage et autres équipements :

I-V50025 Changeur manuel de pinces de serrage de type « SACO MPT65/140 et MPF65/140 »

I-V50092 Pression différentielle pour contre-broche, possibilité de régler deux pressions de serrage différentes.

I-V50083 1 jeu de mâchoires souples pour mandrin de type « SMW 175-BBD »

I-V50080 Mandrin de type « SMW 175-BBD » pour contre-broche, avec adaptateur pour la broche

I-V60050 Porte-outil pour outils de perçage à refroidissement interne et queue cylindrique Ø 32 mm, avec queue de serrage conforme à la norme DIN 69880 (VDI 30) – 4 pièces

I-V60010 Porte-outil radial pour usinage extérieur de type C1 avec tige de serrage conforme à la norme DIN 69880 (VDI 30) - 5 pièces

Options du système de commande :

I-V12060 Système de surveillance de l'usure des outils Monitor pour CNC FANUC

I-V12070 Système de sélection d’outils équivalents pour le Tool Monitor pour CNC FANUC

Équipements hydrauliques et de filtration :

I-V40045 Rinçage externe des mâchoires/pinces avec liquide de refroidissement sur la broche principale et la contre-broche

Options spéciales

SK001 Dispositif de serrage spécial avec mandrin pour contre-broche, modèle HAINBUCH AXFIX 811, comprenant 2 pinces de serrage
