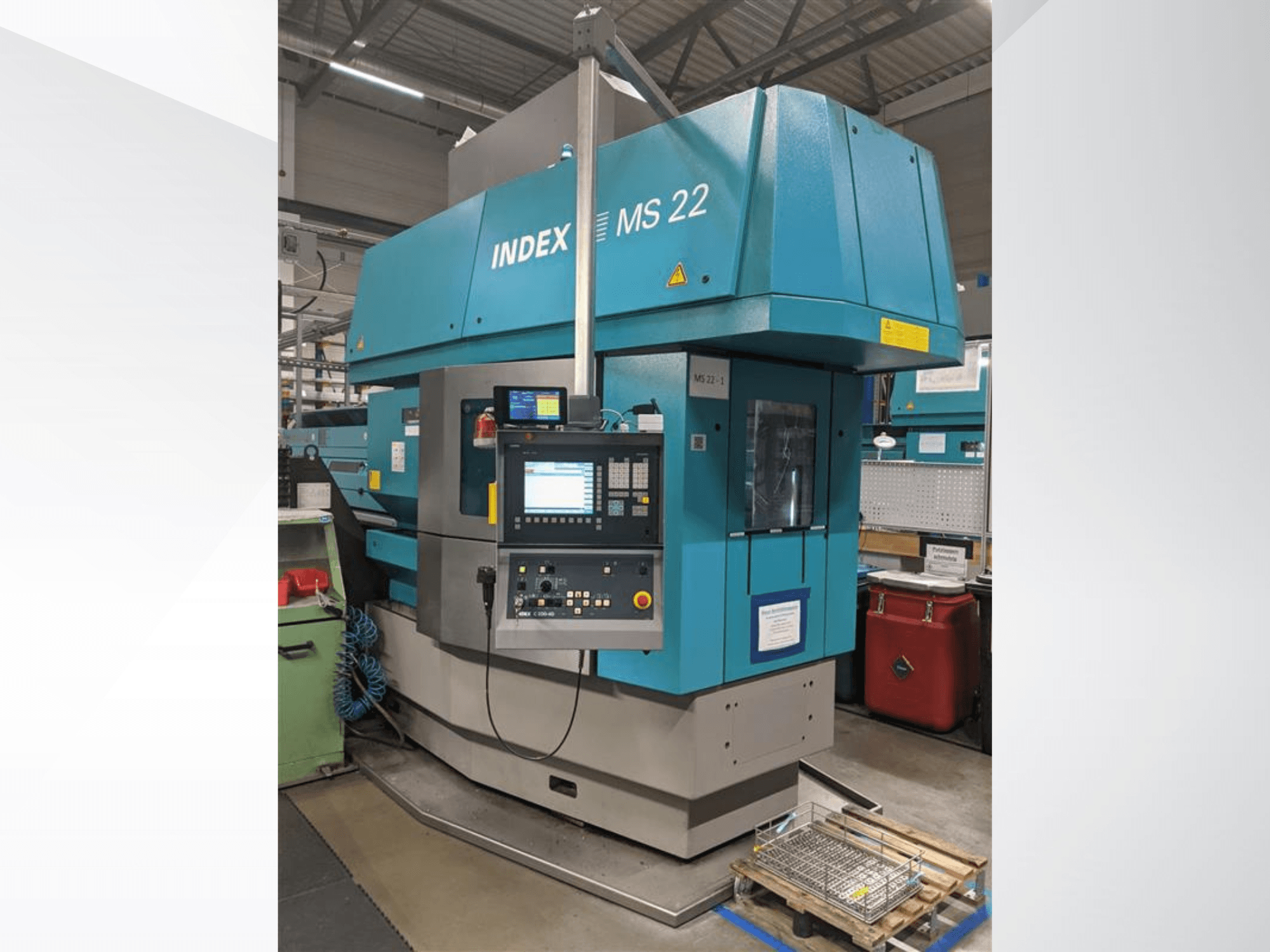

Index - MS 22DE-TUR-IND-2011-00001

- Tension nominale : 400 V

- Courant nominal (In) : 99 A

- Courant de court-circuit (Icu) : 50 kA

- Courant de crête (I2) : 3,6 kA

- Fusible de secours maximal : 100 A

- Puissance nominale : 64 kW

- Charge connectée : 67 kVA

- Fréquence : 50 Hz

- Tension de commande : 24 VCC

- Heures de fonctionnement : 124 075 h

- Heures de fonctionnement du système hydraulique : 61 189 h

- Temps de fonctionnement : 37 971 h

- Temps de production : 27 865 h

- Système de commande : Siemens Sinumerik 840D Powerline (référence C200-4D) avec double unité de commande numérique (NCU)

- Système de chargement de barres : chargeur à plat IEMCA / SIR MS22 P, type 33 (année de fabrication : 2011, pression : 6 bars, masse : 100 kg, tension : 400 V / 50 Hz, courant : 7 A)

- Alimentateurs de matière : 1 jeu de Ø12 avec tubes réducteurs, 1 jeu de Ø18 avec tubes réducteurs, 1 jeu de Ø24

- Têtes de serrage : Ø9, Ø10, Ø12 – Ø18, Ø20 – Ø22

- Système de refroidissement/filtration Knoll (année de fabrication : 2011) : 1 pompe haute pression (80 bars, 24 l/min), 1 pompe haute pression (40 bars, 55 l/min), 1 pompe basse pression (300 l/min à 4 bars)

- Raccordements d’entraînement des outils : 2 raccordements électriques sur l’unité de commande numérique 1 (NCU 1), 3 raccordements électriques sur l’unité de commande numérique 2 (NCU 2)

- Équipements d'outillage : 1 dispositif de tournage polygonal, 3 porte-outils motorisés ER11 (rapport de transmission i = 1:2, vitesse max. 12 000 tr/min), 1 porte-outil motorisé VDI25 (rapport de transmission i = 1:1, vitesse max. 6 000 tr/min)

- Unité d'usinage arrière : sur le chariot 6.3 (avec 2 porte-outils motorisés, 1 porte-outil fixe, i = 1:2, vitesse maximale 12 000 tr/min)

- Équipements en option : système d’extinction d’incendie, système d’aspiration et de filtration des brouillards de liquide de refroidissement (SH 2000-PEV-T/TR, conception à deux étages), système intégré de surveillance des processus ARTIS
