➤ DMG CTX beta 800 4A d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

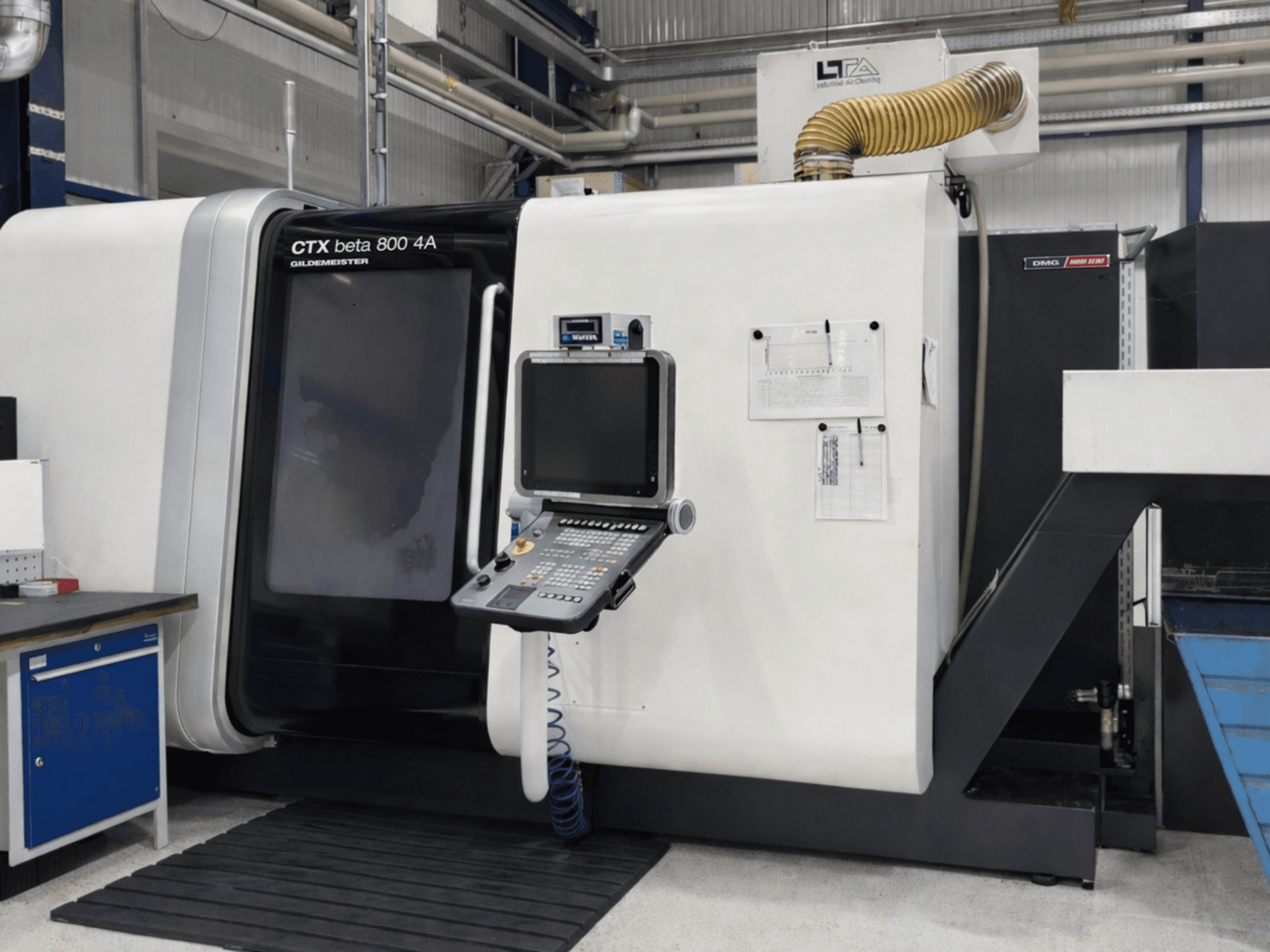

Ce tour DMG CTX beta 800 4A à 4 axes a été fabriqué en 2013. Il offre un diamètre de tournage maximal de 340 mm et une longueur de tournage de 735 mm. La machine est équipée de deux tourelles à 12 positions et d'un moteur de broche intégré développant une vitesse maximale de 4 000 tr/min. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine de tournage multibroches DMG CTX beta 800 4A que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: DMG
année: 2013
MODÈLE: CTX beta 800 4A
heures de production: 22100
type d'application: Tournage
Emplacement: Allemagne
type de machine: Tour à Plusieurs Broches
marque de l'unité de contrôle: SIEMENS

Informations techniques - DMG CTX beta 800 4A

Unité de contrôle

Marque de contrôle: SIEMENS
Modèle de contrôle: Sinumerik

Dimensions

Poids de la machine: 13000 kg

Mouvement

Nombre d’axes: 4

Spécification technique

Contre-broche: Oui
Diamètre max. de la barre: 104 mm

Informations supplémentaires

- Commande : Siemens 840D Solutionline avec ERGOline Control et ShopTurn 3G

- Diamètre maximal de tournage : 340 mm

- Longueur maximale de tournage : 735 mm

- Broche principale (HS) : moteur de broche intégré ISM 102, 40/48 kW (100/40 % ED), 0-4 000 tr/min, 570/680 Nm

- Contre-broche (GS) : moteur de broche intégré ISM 76, 25/32 kW (100/40 % ED), 0-5 000 tr/min

- Diamètre intérieur du tube d'étirage : 104 mm

- Tourelles porte-outils : 2 tourelles Sauter à 12 positions (VDI 40 avec interface Trifix, DIN 69880-40)

- Entraînement des outils : 2 x entraînement direct, 40-10 000 tr/min, 14,2 kW, 34 Nm

- Configuration des axes : 4 axes de déplacement principaux (X1, Z1, X2, Z2), 2 axes C avec frein de broche hydraulique (HS + GS), axe Y pour les chariots 1 et 2 (course de 40 mm), axe de course transversale X3 à commande numérique pour le chariot de la contre-broche (180 mm)

- Chariot de la contre-broche : comprend une course transversale X3 à commande numérique (180 mm) avec règle linéaire, et une poupée mobile intégrée

- Contre-poupée : course automatique de la broche de 300 mm, force de serrage de 1,5 à 6,3 kN, centre tournant MT5

- Systèmes de mesure : systèmes de mesure directe (règles en verre) sur les axes X1, X2 et X3

- Système de refroidissement : réservoir de 980 litres avec filtre à bande, refroidisseur, options de pression 8/20/80 bars et extension pour la tourelle 2

- Équipements supplémentaires : convoyeur à copeaux, capot coulissant électrique automatique, système de mesure en cours d’usinage (Renishaw), système de surveillance des collisions Brankamp CMS, séparateur mécanique de brouillard d’huile (1 100 m³/h)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
