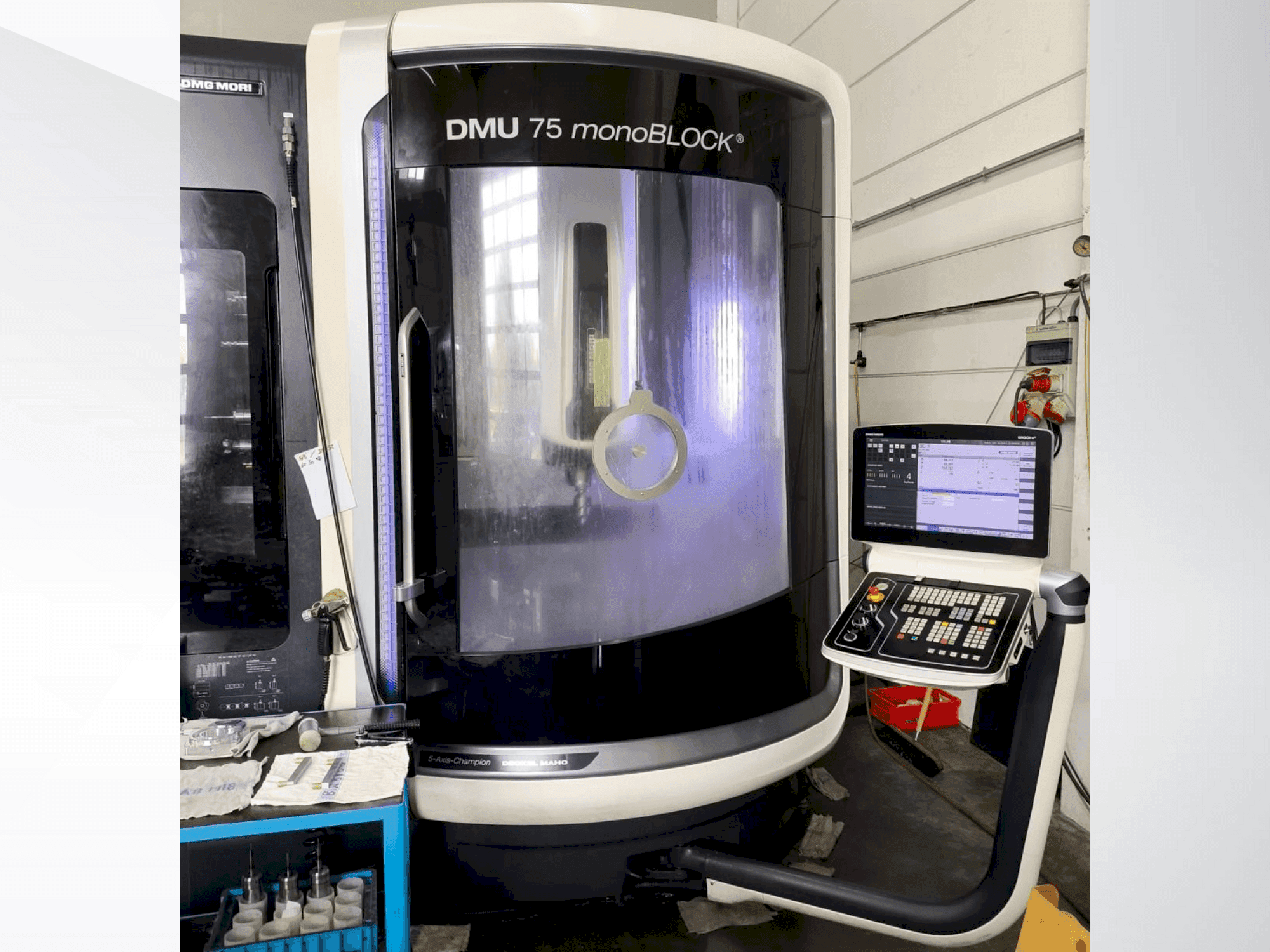

DMG MORI - DMU 75 monoBlockSG-MIL-DMG-2015-00001

Équipement supplémentaire

• Bac à copeaux : Réservoir de liquide de refroidissement intégré d'une capacité de 500 litres
• Convoyeur de copeaux à raclettes avec système de refroidissement : Réservoir de liquide de refroidissement 600 litres, filtre à bande en papier, hauteur de déchargement 950 mm, largeur 670 mm
• IKZ (alimentation en liquide de refroidissement interne) : 40 bar/23 l/min par le centre de la broche
• Séparation des copeaux dans la porte de la zone de travail : Le système de refroidissement standard est supprimé
• Fenêtre rotative : Dans la porte de la zone de travail
• Pistolet de rinçage avec pompe : 1 bar/40 l/min
• Système de refroidissement : Air soufflé par le centre de la broche, sélectionnable par la fonction M

Avantages de la machine

Avantages qualitatifs de la machine

• Type de sonde de mesure : infrarouge, fabricant : heidenhain ts 649
• Contrôle des bris d'outils : configuration mécanique
• 3d quickset : boîte à outils pour vérifier et corriger la précision cinématique des machines à 4/5 axes
• Mode opératoire 4 : observation du processus pendant la fabrication, intervention manuelle avec les portes de la zone de travail ouvertes, libération après l'établissement d'une liste de contrôle.

Avantages techniques de la machine

• Table rotative pivotante nc
• Plateau de table (axe c) : Ø 650 mm
• Intégré dans une table fixe : 600 mm x 650 mm
• Interface d'outil : sk 40 selon din 69871
• Serrage de l'outil : selon din 69872
• Magasin d'outils : magasin à chaîne avec 60 positions d'outils sk 40
• Porte-outils : sk 40 ou variantes choisies en option
• Systèmes de contrôle et de protection : mpc (machine protection control)
• Système de changement d'outil : double pince
• Contrôle de trajectoire 3d

Informations supplémentaires

Machine encore sous tension
