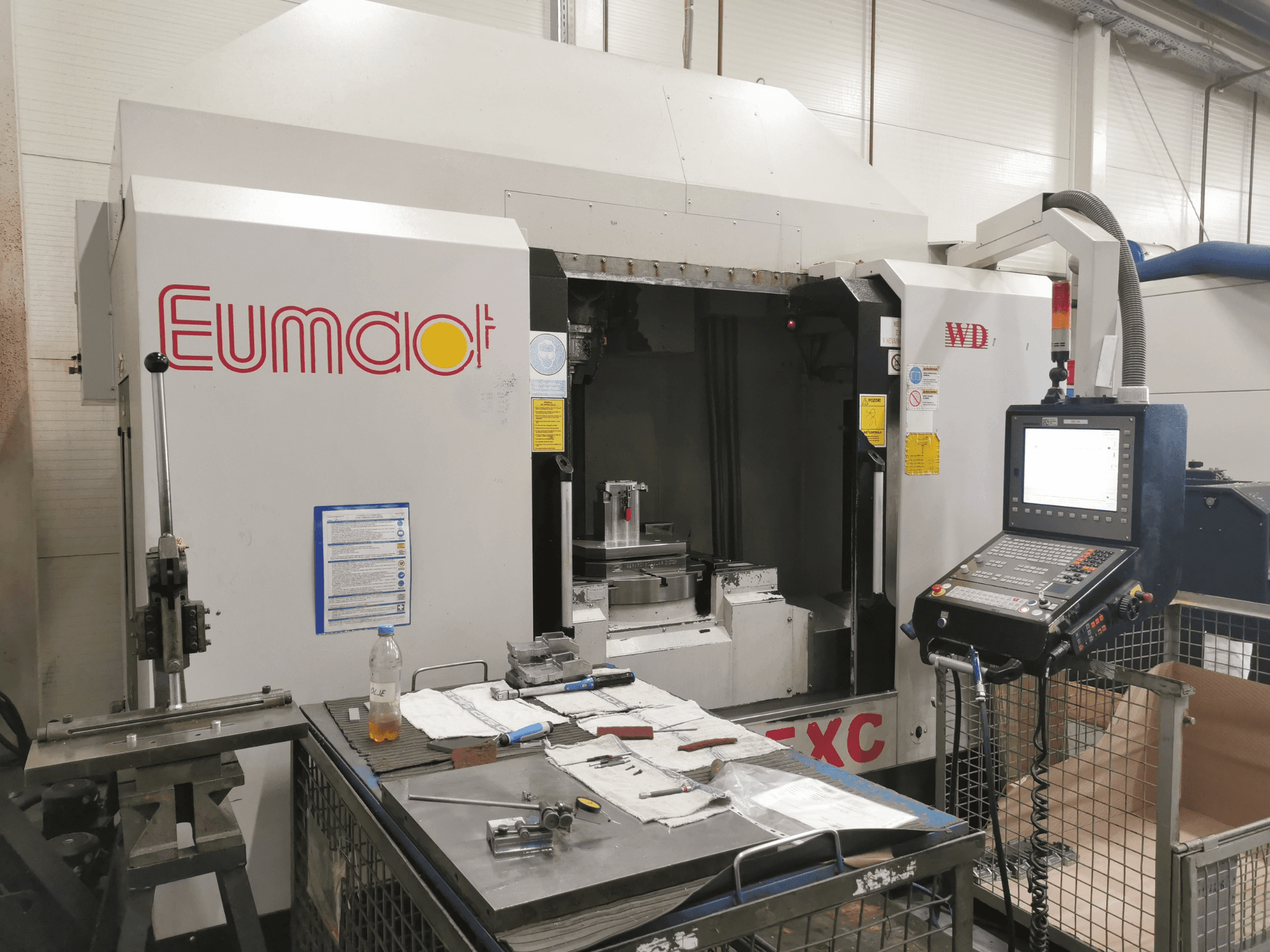

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Puissance et poids

• Tension : 400 V

• Fréquence : 50/60 Hz

• Puissance installée : 75 kVA

Heures de fonctionnement (Heidenhain - données réelles de la machine)

• Temps d'activation de la commande : 42,157 h

• Temps de fonctionnement de la machine : 37,219 h

• Temps d'exécution du programme : 18 252 h

• Temps de fonctionnement de la broche : 13 907 h

• Temps de fonctionnement de la tête S : 0 h

Système de table

• Table à rainure en T : 18 × 6 × 100 mm

• Table rotative (5 axes), conception à sellette intégrée

  • Diamètre : Ø 610 mm

  • Distance entre la broche et le centre de la table : 0-715 mm

  • Distance entre la broche et le dessus de la table : 105-715 mm

  • Chargement max. de la pièce : 500 kg

Déplacements de l'axe

• Inclinaison de l'axe B : +30° à -120

• Rotation de l'axe C : 360° (résolution de 0,001°)

Distances géométriques

• De la broche au couvercle de la colonne : 629 mm

• Broche au centre de la table : 947 mm

Broche

• Roulements : Ø 70 mm en céramique

• Couple maximal : 160 Nm

Moteurs d'axe

• X/Y/Z : Siemens 1FK7083 (16 Nm)

• A/B : Siemens 1FW6130 (1320 Nm)

Avances

• Avance rapide (X/Y/Z) : 36 / 36 / 24 m/min

• Avance de coupe : 1-7500 mm/min

Magasin d'outils

• Type : Changeur d'outils à double bras, course de 430 mm

• Capacité : 32 outils

• Diamètre max. de l'outil : 150 mm

• Diamètre maximal sans outils adjacents : 300 mm
