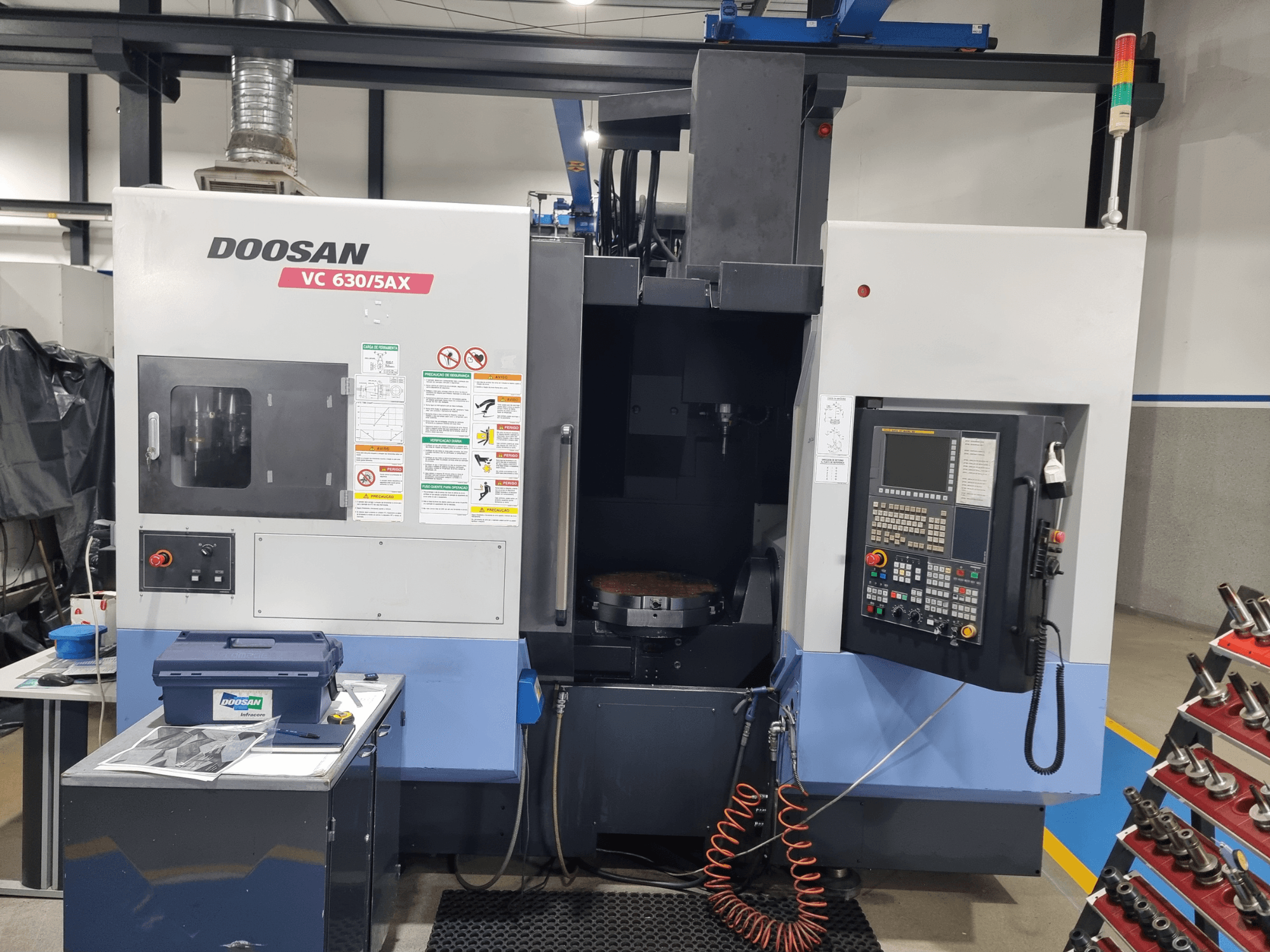

Cette machine DOOSAN VC 630/5Ax à 5 axes a été fabriquée en 2013. Elle offre une course impressionnante de 650 mm sur l'axe X, de 765 mm sur l'axe Y et de 520 mm sur l'axe Z. La machine offre une capacité de charge maximale de 500 kg et une vitesse de broche pouvant atteindre 12 000 tr/min. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage universel DOOSAN VC 630/5Ax que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: DOOSAN
- année: 2013
- MODÈLE: VC 630/5Ax
- type d'application: Fraiseuse
- Emplacement: Portugal
- type de machine: Centre d'usinage universel
Informations techniques - DOOSAN VC 630/5Ax
Dimensions
- Hauteur de la machine: 3295 mm
- Longueur de la machine: 3537 mm
- Poids de la machine: 12500 kg
- Largeur de la machine: 3200 mm
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 650 mm
- Course de l’axe Y: 765 mm
- Course de l’axe Z: 520 mm
Spécification technique
- Poids max. de l’outil: 8 kg
- Vitesse de broche: 12000 RPM
- Stations d'outils: 40
Informations supplémentaires
Commandes CNC disponibles : FANUC 31i-5, HEIDENHAIN iTNC 530, SIEMENS 840Dsl
Courses : A (inclinaison) de +30° à -120° ; C (rotation) 360°
Distance entre le bout de la broche et la table : de série 160 à 680 mm ; avec APC 210 à 730 mm
Distance entre le centre de la broche et le rail de guidage de la colonne : 220 mm
Avance rapide : X/Y/Z 40/40/36 m/min ; A/C 20/30 tr/min
Avance de coupe : X/Y/Z 18 000 mm/min ; A/C 7 200 degrés/min
Table : Ø 630 mm (standard) ; palette APC 500 × 500 mm
Pièce maximale : 500 kg ; dimensions standard Ø730 x 500 mm ; avec APC Ø730 x 450 mm
Précision minimale d'indexage de la table : 0,001°
Broche : intégrée ; 12 000 tr/min (20 000 tr/min en option) ; ISO n° 40 7/24 BIG-PLUS (HSK-A63 en option)
Couple maximal de la broche : 204 N·m
Puissance du moteur de broche : FANUC 22/18,5 kW ; HEIDENHAIN 23,5/18 kW ; SIEMENS 30/24 kW
Changeur d'outils automatique (ATC) : MAS403 BT40 (options CAT40/DIN40) ; 40 outils (options 60/81/101/121) ; Ø max. de l'outil avec réglage 80 mm, sans réglage 125 mm ; longueur max. de l'outil 300 mm ; adresse fixe ; temps de changement d'outil : 1,0 s ; temps de changement de copeau : 8,5 s
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
