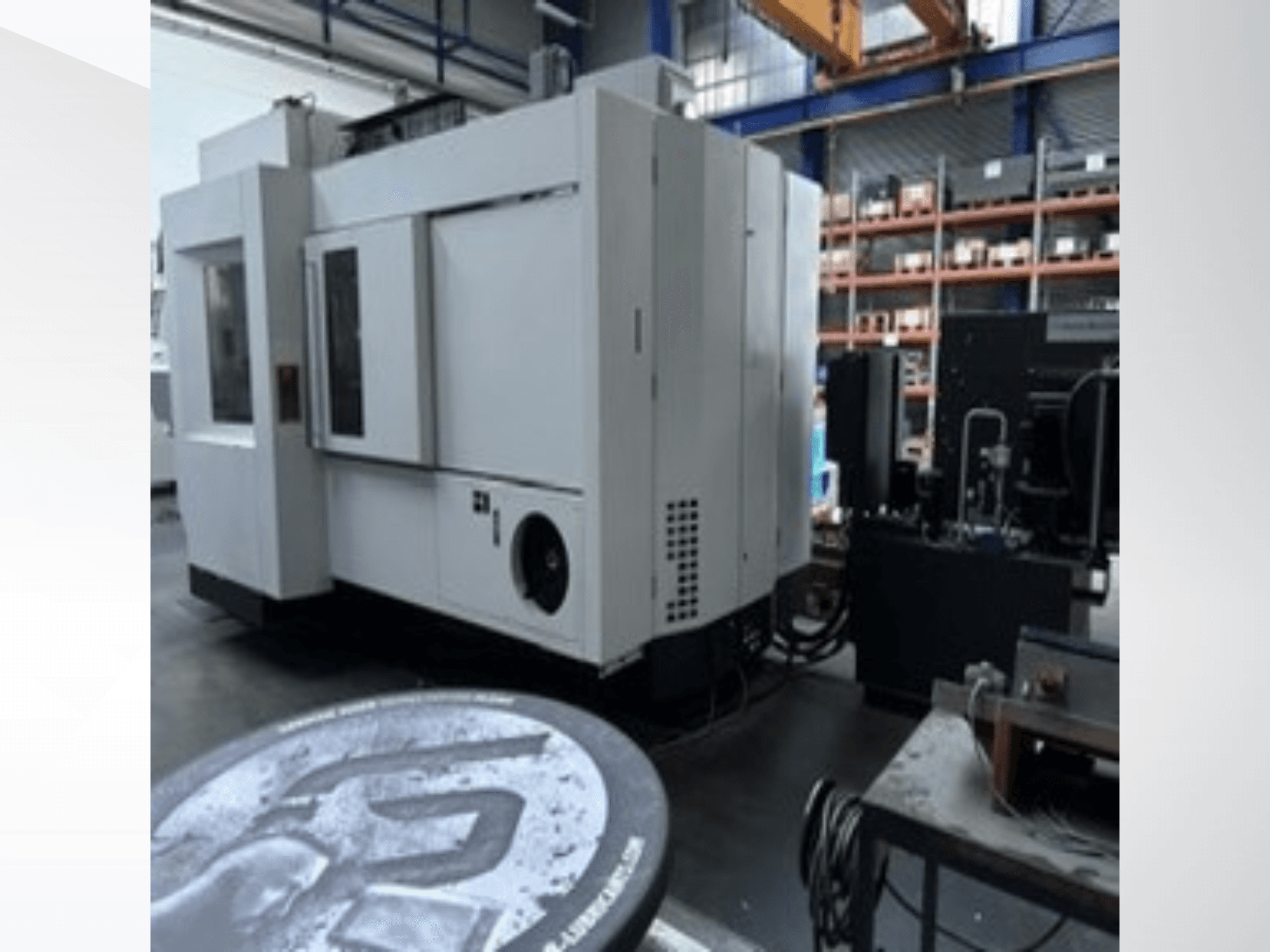

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Unité de commande : Heidenhain iTNC 530 HSCI FS (MC 6541 avec HDR et processeur double cœur Core i7-3 à 1,7 GHz, écran TFT couleur de 15,1 pouces)

- Course de l'axe X : 1 350 mm

- Course de l'axe Y : 1 150 mm

- Course de l'axe Z (broche horizontale) : 895 mm

- Course de l'axe Z (broche verticale) : 700 mm

- Porte-à-faux de la broche motorisée par rapport à l'axe Z : 700 mm

- Plage de l'axe pivotant A : de +16° à -120° (plage totale de 136°)

- Plage de l'axe rotatif C : n × 360°

- Axes simultanés : 5 / 5 simultanés

- Diamètre de la table rotative : Ø 1 100 mm (aplatie sur 2 côtés à 1 000 mm)

- Centrage de la table : Ø 50 H6

- Rainures en T : 9 rainures, espacement de 100 mm, largeur de 18 H12

- Charge maximale de la table (centrée) : 1 600 kg

- Couple de serrage de la table : 8 000 Nm

- Couple d'entraînement de la table (100 % ED / max.) : 1 130 Nm / 2 300 Nm

- Vitesse maximale de la table : 40 tr/min

- Avance rapide / vitesse d'avance (X, Y) : 15 / 32 m/min

- Avance rapide / vitesse d'avance (Z) : 15 / 32 m/min

- Vitesse d'avance en pivotement / avance rapide (axe A) : 11 / 20 tr/min (4 000 / 7 200 °/min)

- Force d'avance maximale : 10 kN

- Accélération : 4 m/s²

- Vitesse de broche : 0 - 15 000 tr/min

- Cône de broche : HSK-A63 (DIN 69893-1)

- Puissance de la broche (S6, 40 % de durée de service) : 38 kW

- Couple de la broche (S6, 40 % de durée de service) : 193 Nm

- Capacité du magasin d'outils : 46 positions (HSK-A63)

- Diamètre max. de l'outil : 80 mm (à pleine charge) / 130 mm (à charge partielle)

- Longueur maximale de l'outil : 300 mm

- Poids maximal de l'outil : 8 kg

- Charge maximale du magasin : 200 kg

- Temps de cycle «copeau à copeau» : environ 11 s

- Gestion du liquide de refroidissement et des copeaux : convoyeur de copeaux avec alimentation interne en liquide de refroidissement (IKZ 18-80 bar, à régulation de fréquence), unité de filtration à bande de 30 µm, station de lavage des mains

- Alimentation externe en liquide de refroidissement : 7 bars, 28 l/min

- Soufflage d'air à travers la broche : oui (jusqu'à 10 bar)

- Systèmes de mesure et d’étalonnage : palpeur infrarouge 3D Renishaw OMP60 HSK-A63, système de mesure d’outils laser en deux parties Renishaw NC4, KinematicsOpt

- Fonctionnalités de la machine intelligente : APS (Advanced Process System), ITC (Intelligent Thermal Control), accès réseau à distance DNC, assistance à distance en direct rConnect

- Heures de fonctionnement :

* Commande activée (Steuerung ein) : 46 889 h 58 min 07 s

* Machine en marche (Maschine ein) : 42 786 h 48 min 49 s

* Exécution du programme (Programmlauf) : 9 929 h 46 min 01 s

* Entraînements activés (Antriebe Ein) : 34 546 h 44 min 31 s

* Broche activée (Spindel Ein) : 5 660 h 25 min 27 s

- Points clés du journal d'entretien / de réparations :

* Broche remplacée le 10/11/2021 (broche GF pour 2/782) par un nouvel ensemble le 29/11/2021

* Disque dur remplacé le 23/12/2022

* Unité d'entraînement remplacée le 24 mai 2023

* Raccord rotatif (Drehdurchführung) remplacé le 07/09/2023

* Alignement de l'axe A et réglage de la broche le 21 février 2026

- Tension d'alimentation : 3 x 400 V (+6 %/-10 %), 50 Hz

- Puissance connectée : 67 kVA / 61 kW (avec IKZ)

- Protection par fusible : 125 A

- Alimentation en air comprimé : 6 + 0,5 bar, env. 300 l/min
