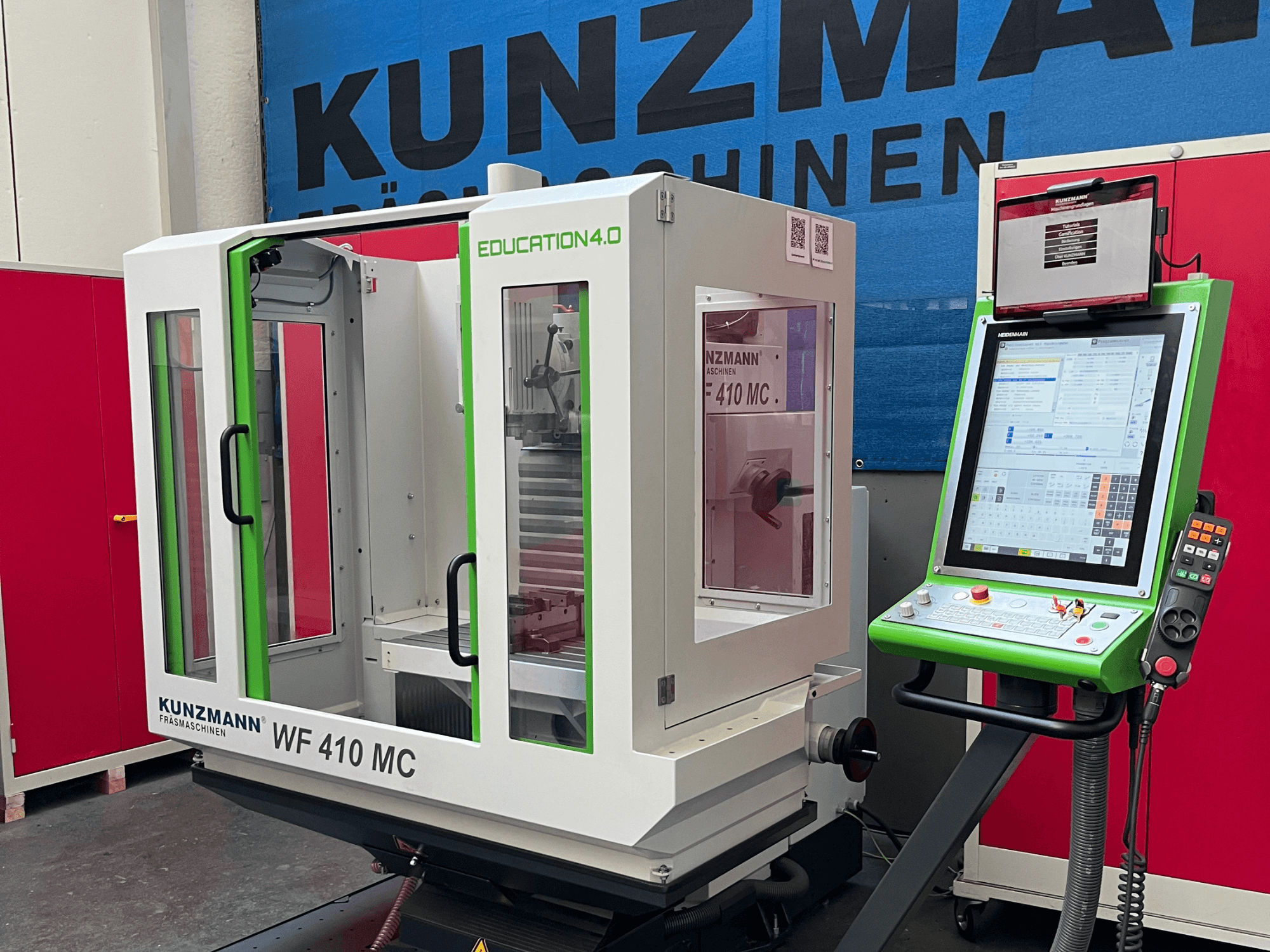

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Machine de démonstration

- Temps de fonctionnement de la machine : 910 h

- Puissance de la broche S1 - 100 % de durée de fonctionnement : 6,8 kW

- Puissance de la broche S6 - 25 % de durée de fonctionnement : 13,0 kW

- Vitesse de la broche (fonctionnement manuel) : réglable en continu de 1 à 4 500 tr/min max.

- Vitesse de la broche (fonctionnement automatique) : réglable en continu de 1 à 5 000 tr/min max.

- Entraînements d'avance : servomoteur à variation continue à commande électronique par axe

- Déplacements rapides / Vitesse d'avance axes X, Y, Z : réglables en continu jusqu'à max. 5 / 5 / 5 m/min

- Tension d'alimentation : 400 V - Fréquence du réseau : 50 Hz - Nombre de phases : 3

- Courant nominal : 24 A - Fusible principal : 32 A

- Pouvoir de coupure en court-circuit : 10 kA

- Puissance absorbée / Puissance connectée : env. 17 kVA

- Tension de commande : 24 V

- Poids à l'installation (machine de base) : env. 1 800 kg (fluides compris, hors options/outils)

- Poids maximal de transport : 2 030 kg

- Construction de la machine : structure moulée optimisée selon la méthode FEM, à glissières transversales

- Glissières : glissières plates trempées et rectifiées sur les axes X, Y, Z, avec capots métalliques

- Système d'entraînement : vis à billes sur tous les axes

- Connexion conique de la broche : SK 40 selon DIN ISO 7388-1, forme AD, avec goujon de traction selon DIN ISO 7388-3, forme AD (réf. : 10-113300)

- Tête de fraisage verticale : plage de pivotement de +/- 90°, tige de serrage à extension manuelle avec tourniquet, course de 70 mm, serrage par bride, refroidissement par air en fonction de la vitesse, protection de la fraise

- Serrage d'outils : serrage mécanique automatique des outils, force de serrage 10 000 N, desserrage hydraulique

- Système de mesure : systèmes de mesure linéaires à codage de distance, directs, incrémentaux, résolution de 0,001 mm

- Protection contre les surcharges : détection des surcharges via la technologie d'entraînement et de commande

- Volants de sécurité : sur les 3 axes - Enceinte de sécurité : cabine anti-éclaboussures et anti-copeaux montée sur le bac à copeaux, se déplaçant verticalement avec l’axe, fin de course sécurisée, 2 portes coulissantes à l’avant, 1 porte battante à droite, hublots d’observation sur tous les côtés

- Pupitre de commande : monté sur un long bras pivotant à la base, orientable

- Lubrification : lubrification centrale automatique avec remplissage initial de lubrifiant et réservoir séparé pour les huiles usagées monté à l'avant

- Système de refroidissement : réservoir autonome, capacité de 66 L (réf. : 10-450111-03)

- Éclairage de la machine : lampe à bras flexible à LED

- Éléments de mise à niveau : 1 jeu = 4 pièces

- Table angulaire fixe : surface de serrage 650 x 375 mm, 5 rainures en T 14 H7 (pas de 63 mm), capacité de charge max. 250 kg (réf. : 10-470050-02)

- Unité de commande : HEIDENHAIN TNC 620 FS avec sécurité fonctionnelle

- Écran : écran tactile vertical de 19 pouces

- Capacité de stockage : 30 Go au total, 7,7 Go de mémoire programme (Compact Flash CFR)

- Temps de traitement des blocs : 1,5 ms - Interfaces de données : USB, Fast Ethernet 1000 Base-T

- Manivelle électronique : HEIDENHAIN HR 510 FS avec touches d'axes intégrées, avance et arrêt d'urgence (réf. : 10-112862-01)

- Fonction d'arrêt automatique de la machine : arrêt automatique après l'arrêt du système ou à la fin du programme (réf. : 10-113785)

- Kit de préparation pour palpeur : pour le palpeur TS 460 et le système de réglage d'outils TT 460, comprenant l'unité réceptrice SE 660 (réf. : 10-113028)

- Pack d'apprentissage hybride : tablette PC Surface Pro à écran tactile d'environ 13 pouces avec station d'accueil, routeur Wi-Fi, dispositif antivol, support de tablette réglable (7 à 13 pouces) avec fixations magnétiques, logiciel de formation interactif et modules de gamification (réf. : 10-119102)

- Logiciel de commande : logiciel CN version 817601 18 SP4 Hotfix3 FS
