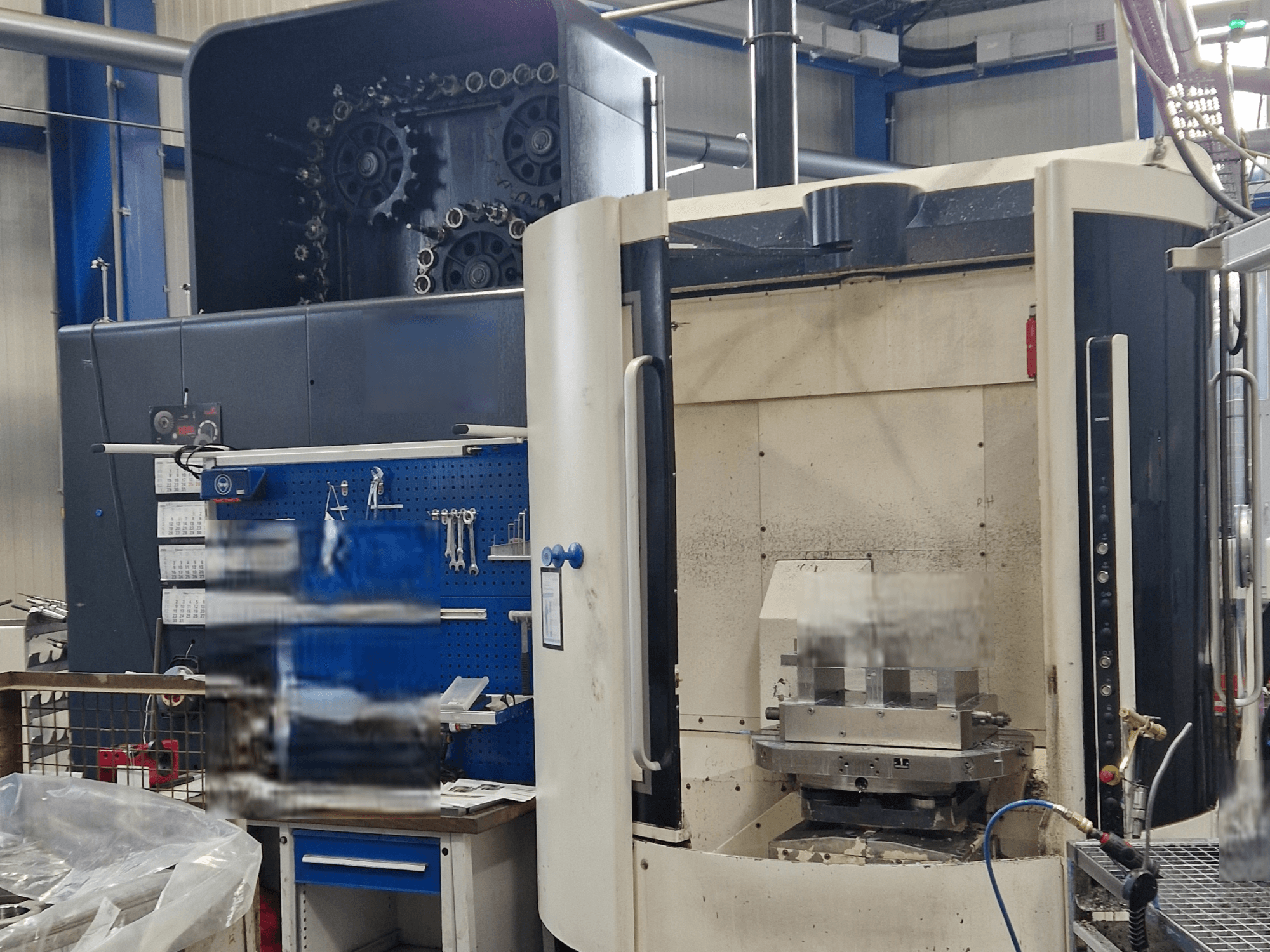

DMG - DMC80U DuoBlockAT-MIL-DMG-2011-00001

• Commande : Heidenhain iTNC 530, commande de trajectoire 3D

• Course de l'axe B : 180° (tête de fraisage universelle avec axe B commandé)

• Type de broche : broche à moteur intégré sans réducteur

• Plages de vitesse de la broche :

  • Mode de fonctionnement 1 : 0–10 000 tr/min

  • Mode de fonctionnement 2 : 0–800 tr/min

  • Mode de fonctionnement 3 : 0–5 000 tr/min

• Performances de la broche :

  • Puissance de la broche (cycle de service de 40 %) : 28 kW

  • Puissance de la broche (cycle de service de 100 %) : 19 kW

• Heures de fonctionnement de la broche : 34 062 h

• Heures de fonctionnement de la machine : 79 252 h

• Broche : nouvelle broche installée fin 2025

• Type de table : table rotative à commande numérique avec porte-palettes

• Palettes incluses : 2 palettes

• Surface de serrage des palettes : 800 mm x 630 mm

• Rainures en T des palettes : 14 mm selon la norme DIN 55201-A2

• Poids des palettes : 300 kg par palette

• Poids maximal admissible de la pièce sur la palette : 1 400 kg

• Hauteur maximale de la pièce : 1 330 mm

• Diamètre maximal de la pièce : 900 mm

• Vitesse d'avance (X/Y/Z) : 0 - 60 000 mm/min

• Accélération des axes (X/Y/Z) : 7 / 6,5 / 6,5 m/s²

• Force d'avance maximale (X/Y) : 13 kN

• Force d'avance maximale (Z) : 9 kN

• Résolution de la règle linéaire (X/Y/Z) : 0,001 mm

• Couple maximal de la table (cycle de service de 40 %) : 5 000 Nm

• Couple de maintien de la table (cycle de service de 40 % / 100 %) : 5 000 Nm / 3 660 Nm

• Vitesse de rotation maximale de la table : 35 tr/min

• Type de changeur de palettes : changeur de palettes rotatif

• Sonde de mesure : Sonde infrarouge Heidenhain TS 649 DMG

• Vérification cinématique : boîte à outils 3D quickSET

• Gestion des copeaux : Convoyeur de copeaux

• Système d'aspiration des brouillards : Système d'aspiration des brouillards d'huile et d'émulsion avec filtre mécanique (débit de 1 600 m³/h)

• Puissance frigorifique (machine / armoire) : 3,3 kW / 1,0 kW

• Caractéristiques du raccordement électrique : 86 kVA, 400 V, 50 Hz, courant nominal max. 124 A

• Dimensions de la pièce (max.) : diamètre 800 mm, hauteur 600 mm

• Force d'avance (X/Y/Z) : 10 kN

• Avance rapide : 60 m/min

• Cône du porte-outil : SK 50 selon DIN 69871 forme AD / forme B

• Goupille de serrage d'outil : DIN 69872 forme A / forme B ou ISO 7388/2 type B

• Mécanisme de serrage des outils : mécanique par ressort, desserrage hydraulique

• Capacité du magasin d'outils : 120 emplacements (magasin à chaîne vertical)

• Livraison : janvier 2027

Équipement supplémentaire

• Système double de changement de palettes

• Alimentation interne en liquide de refroidissement (ICS) avec réservoir de 980 l et filtre à bande (40 bars via le centre de la broche)

• Système hydraulique de serrage

• Sonde de mesure infrarouge
