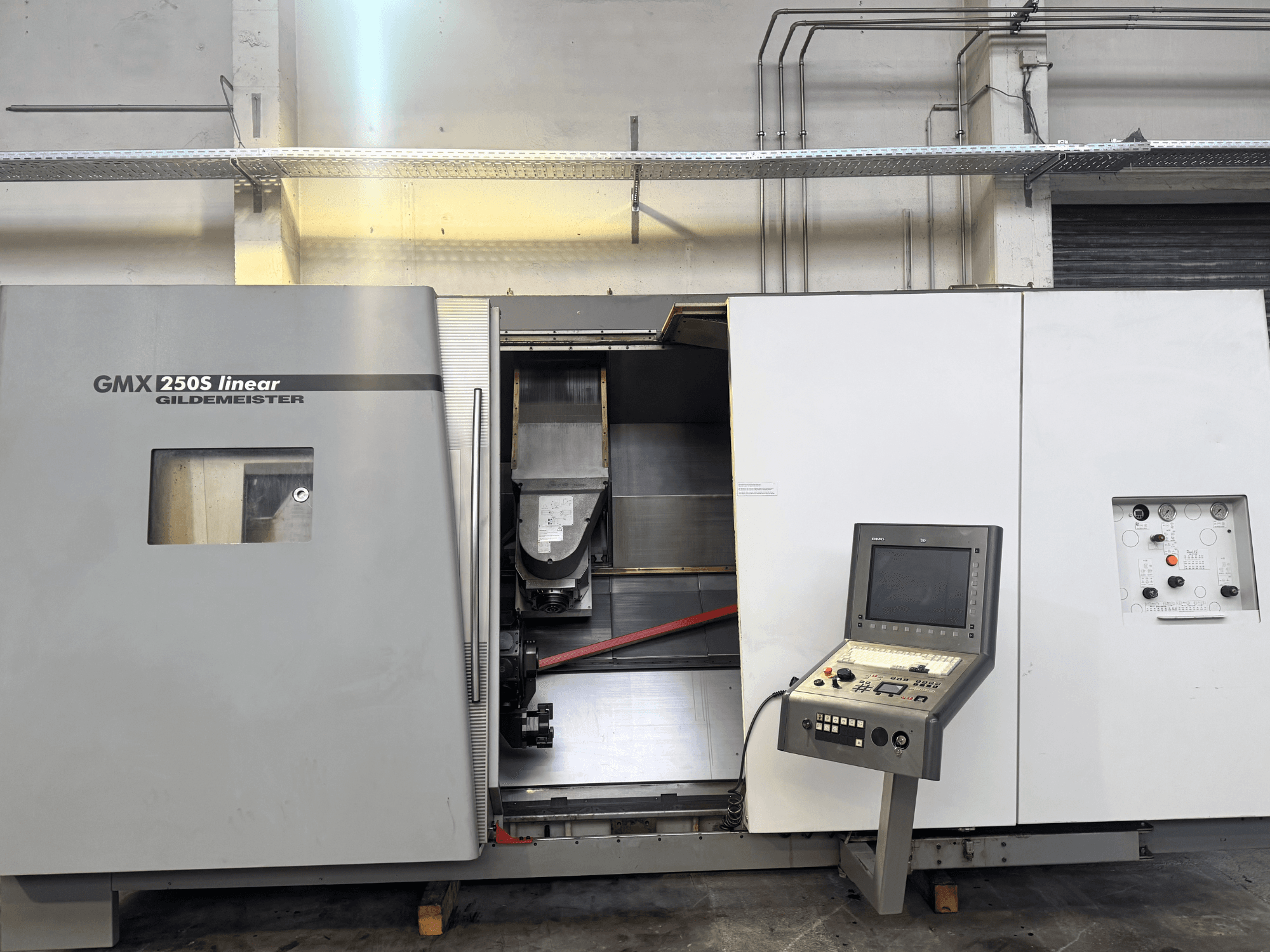

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Type de guidage : guidages à rouleaux

- Broche principale :

- Puissance d'entraînement (100 % ED) : 21 kW

- Puissance d'entraînement (40 % de charge continue) : 28 kW

- Plage de vitesse de la broche (100 % ED) : 5 000 tr/min

- Plage de vitesse de la broche (40 % de service continu) : 5 000 tr/min

- Vitesse de base : 850 tr/min

- Couple max. (40/100 % ED) : 240 / 320 Nm

- Type d'entraînement : AC/1, moteur de broche intégré 76

- Vitesse de l'axe C : 5 000 tr/min

- Couple de l'axe C : 320 Nm

- Résolution de l'axe C : 0,001 degré

- Diamètre du mandrin : 200 - 315 mm

- Capacité maximale de la barre : 65 mm

- Bride de broche : bride plate 170 h5

- Diamètre de l'alésage de la broche : 80 mm

- Diamètre de l'alésage du vérin de serrage : 67 mm

- Diamètre du roulement avant : 120 mm

- Broche porte-outil / broche de fraisage :

- Porte-outil : HSK63-A

- Vitesse maximale de la broche : 12 000 tr/min

- Puissance d'entraînement (100 % / 40 % ED) : 13,2 / 22 kW

- Couple (100 % / 40 % de service continu) : 60 / 100 Nm

- Broche 2 (contre-broche - en option) :

- Puissance d'entraînement (100 % / 40 % de service continu) : 21 / 28 kW

- Vitesse maximale : 5 000 tr/min

- Diamètre du mandrin : 315 mm

- Capacité maximale de la barre : 65 mm

- Plage de travail / diamètre de tournage :

- Diamètre de braquage max. : 640 mm

- Diamètre de tournage max. : 520 mm

- Diamètre de tournage maximal au-dessus de la broche secondaire : 400 mm

- Diamètre de tournage maximal au-delà de la contre-broche et de la tourelle : 250 mm

- Diamètre de tournage au-delà de la poupée mobile max. : 400 mm

- Entraxe des broches : 1 500 mm

- Longueur de tournage (courte / longue) : 1 175 mm

- Poids maximal de la pièce dans le mandrin (poids de la bride) : 150 (100) kg

- Centre de gravité de la pièce à usiner par rapport à la bride de la broche : 200 mm max.

- Poids maximal de la pièce (partie sur l'arbre) avec contre-poupée : 800 kg

- Course du chariot :

- Chariot 1 (supérieur) : X1 = 550 mm, Y1 = 180 mm, Z1 (court/long) = 1 185 mm, B1 = 240°

- Chariot 2 (en option) : X2 = 180 mm, Z2 (court/long) = 1 050 mm

- Chariot 3 (contre-broche) : Z3 (court/long) = 1 150 mm

- Axe B :

- Vitesse de rotation max. : 30 tr/min

- Couple de l'axe B (S6-40 %/max.) : 2 860 / 5 720 Nm

- Résolution de l'axe B : 0,001 degré

- Couple de serrage hydraulique (à 30 bars) : 2 000 Nm

- Magasin d'outils :

- Nombre d'emplacements d'outils : 36

- Poids max. des outils : 8 kg

- Longueur maximale des outils : 400 / Ø 80 mm

- Longueur max. de l'outil avec espace libre : 250 / Ø125 mm

- Diamètre standard de l'outil : Ø 80 mm

- Longueur maximale de l'outil sans espace libre : 230 / Ø80 mm

- Dimension f standard de l'outil de tournage : 40 mm

- Dimension f de l'outil de tournage avec espace libre max. : 62,5 mm

- Moment de basculement de l'outil standard max. : 60 (100) kg/cm

- Course de levage : 85 mm

- Tourelle 2 (en option) :

- Outils motorisés équipés : Oui

- Nombre de postes d'outils : 12

- Diamètre d'arbre selon la norme DIN 69880 : 40 mm

- Nombre d'outils motorisés : 12

- Puissance d'entraînement (max. 100 % ED) : 10,7 kW

- Couple (max. 100 % ED) : 32 Nm

- Plage de vitesse : 4 000 tr/min

- Temps d'indexation (30/180°) : 0,34 / 0,64 s

- Charge maximale de l'outil : 100 kg

- Déséquilibre admissible dû à la charge de l'outil : 63 Nm

- Entraînements d'avance et déplacements rapides (chariots 1, 2, 3) :

- Déplacements rapides X/Ys/Z (chariot 1) : 40 / 24 / 70 m/min

- Force d'avance X/Ys/Z (chariot 1, S6-40 %) : 7 / 11 / 7,5 kN

- Résolution de déplacement X/Ys/Z (chariot 1) : 0,001 mm

- Vis à billes X (chariot 1) : Ø 32 x 20 mm

- Vis à billes Ys (chariot 1) : Ø40 x 15 mm

- Moteur linéaire axe Z1 : 1FN3600-4WB00

- Avance rapide X/Z (chariot 2) : 24 / 36 m/min

- Force d'avance X/Z (chariot 2, S6-40 %) : 9 / 11 kN

- Avance rapide Z (chariot 3) : 36 m/min

- Force d'avance Z (chariot 3, S6-40 %) : 13 kN

- Refroidissement et convoyeur de copeaux :

- Capacité du réservoir de liquide de refroidissement : 370 l

- Puissance d'entraînement : 0,25 kW

- Pompe de liquide de refroidissement (pompe submersible) : 202 l/min

- Capacité de transport : 100 kg/h

- Système hydraulique :

- Capacité : 40 l

- Puissance de la pompe 1/2 : 5,5 kW

- Pression de la pompe 1/2 : 100 bar

- Débit de la pompe 1/2 : 38 l/min

- Pneumatique :

- Pression : 6 bars

- Consommation d'air : 40 m³/h

- Groupe de refroidissement :

- Capacité du liquide de refroidissement : 15 l

- Puissance frigorifique : 4,5 kW

- Débit : 15 l/min

- Pression de refoulement : 6 bar

- Nombre de circuits de refroidissement : 1

- Option d'équipement de refroidissement :

- Capacité du réservoir : 500 (1 000) l

- Puissance totale (de série/en option) : 1,1 (5,1/12,6) kW

- Pression de la pompe 1/2/3 : 8 / (20/80) bar

- Débit de la pompe 1/2/3 : 20 / (40/11) l/min

- Finesse de filtration : 40 µm

- Puissance de refroidissement pour l'option 80 bar : 4,9 kW

- Précision selon VDI/DGQ 3441 (à T = 20 ± 2 °C) :

- Tolérance de position P en X1/Y1/Z1 : 10 / 10 / 16 µm

- Tolérance de position B : 10 mGrad

- Tolérance de position X2/Z2 : 10 / 16 µm

- Tolérance de position Z3 : 16 µm

- Dispersion moyenne Ps en X1/Y1/Z1 : 3 / 3 / 4 µm

- Dispersion moyenne Ps en B : 3 mGrad

- Dispersion moyenne Ps en X2/Z2 : 3 / 4 µm

- Dispersion moyenne Ps en Z3 : 4 µm

- Caractéristiques électriques :

- Puissance connectée : 75 kVA

- Tension de service : 400 V

- Fréquence : 50 Hz

- Protection par fusible (à action retardée) : 125 A (VDE 0100)

- Tension de commande (CA / CC) : 230 V / 24 V

- Dimensions et poids :

- Dimensions d'installation (L x l x H) : 7 800 x 4 100 x 3 040 mm

- Dimensions de transport (L x l x H) : 5 000 x 3 000 x 2 800 mm

- Poids de la machine, armoire de commande comprise : 15 000 kg

- Heures de fonctionnement :

- Heures de fonctionnement du système de commande : 35 398 h

- Heures de fonctionnement de la broche / du système automatique : 14 802 h

• Unité de commande : Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4e axe avec contre-poupée (option)

• Magasin d'outils à 22 emplacements (en option)
