➤ DMG CTX Beta 1250 TC d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

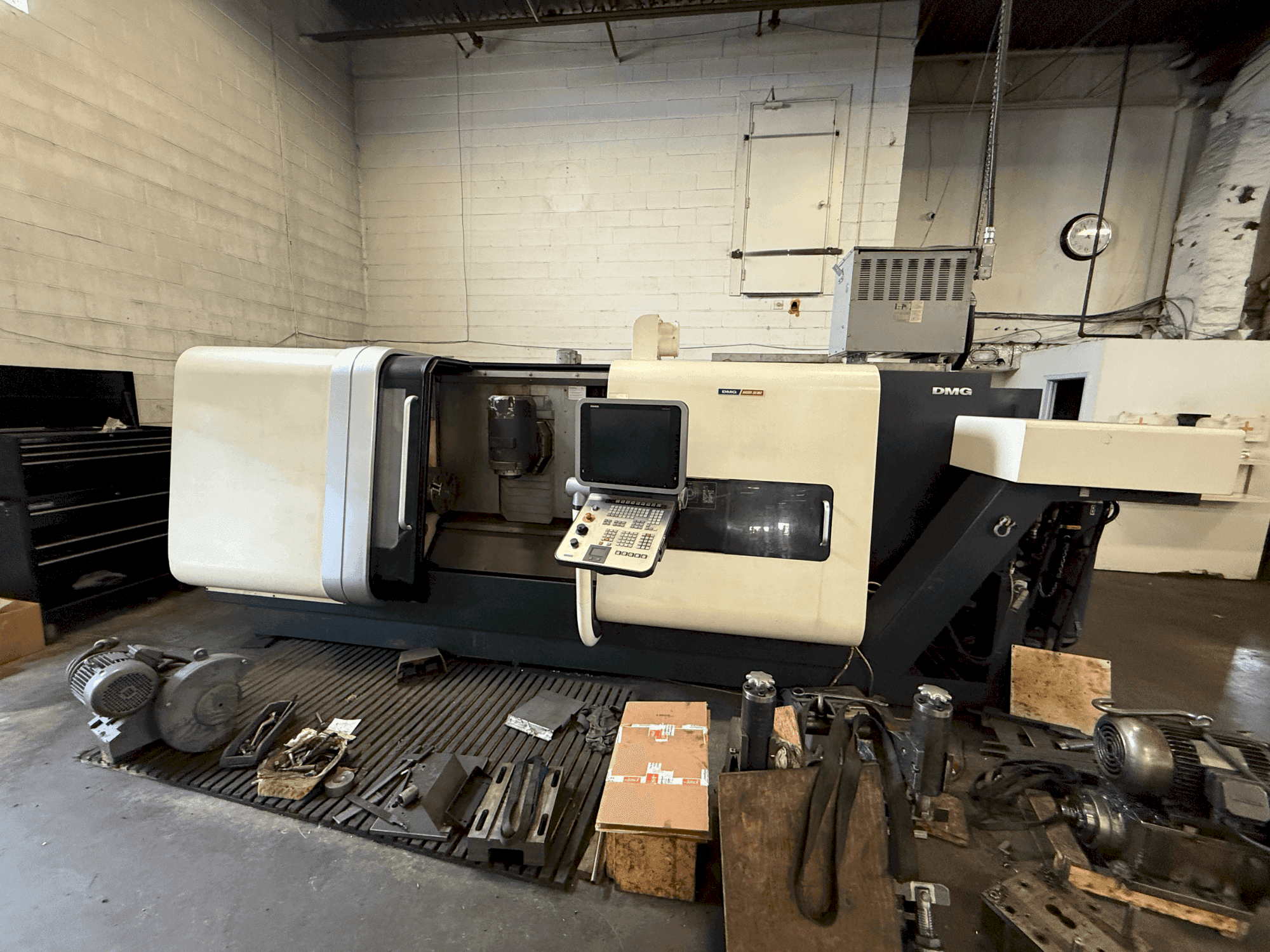

Ce centre de tournage-fraisage 5 axes DMG CTX Beta 1250 TC a été fabriqué en 2010. Il se caractérise par un diamètre de rotation de 500 mm, un diamètre de tournage maximal de 390 mm et une longueur de tournage de 1250 mm. La broche supporte jusqu'à 5000 tours/minute et une puissance de 34 kW, complétée par un magasin d'outils à 24 positions. Idéal pour les tâches d'usinage complexes, ce centre de tournage-fraisage DMG CTX Beta 1250 TC est une opportunité à saisir. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: DMG
année: 2010
MODÈLE: CTX Beta 1250 TC
type d'application: Tournage
Emplacement: Canada
type de machine: Centre de tournage-fraisage
marque de l'unité de contrôle: SIEMENS

Informations techniques - DMG CTX Beta 1250 TC

Données générales

Largeur des mesures: 2700 mm
Profondeur des mesures: 5700 mm
Hauteur des mesures: 2100 mm
Poids de la machine: 7950 kg

Unité de contrôle

Marque: SIEMENS
Modèle: SINUMERIK 840D solution line with ERGOline control and ShopTurn, operating system Windows

Entraînement principal

Plage de vitesse de la broche: 5000 1/MIN
Alésage de la broche: 87 mm
Nombre d'axes: 5

Mouvement

X-AXIS Course rapide: 30 m/min
Y-AXIS Course rapide: 30 m/min
Z-AXIS Course rapide: 30 m/min

Tail Stock

Conicité de l'outil Pinol: MT 5

Tools

Poids maxi: 7 kg
Diamètre maximal de l'outil: 80 MM

Informations supplémentaires

Avantages de la machine

Avantages techniques de la machine

Diamètre de la barre de traction (interne) : 68 mm
Diamètre de la broche (roulement avant) : 130 mm
Couple max. Couple (100/40%) : 280 / 380 nm
Vitesse de l'axe c : 200 tr/min
Couple de l'axe c : 280 nm
Min. Résolution angulaire : 0. 001°
Capacité du magasin d'outils : 24 positions

Informations supplémentaires

Axes linéaires Course du chariot supérieur X1 : 450 mm (-10 mm) Course du chariot supérieur Y1 : ±100 mm Course du chariot supérieur Z1 : 1300 mm Broche de tournage-fraisage (CAPTO C6) Vitesse max. Vitesse : 12000 tr/min Puissance (100/40%) : 13 / 22 kW Couple max. Couple (100/40%) : 60 / 100 Nm Résolution angulaire min. Résolution angulaire : 0.001° Moment de verrouillage : 1000 Nm Axe B Angle de positionnement : ±110°. Vitesse de rotation : 36000°/min Couple (axe B) : 344 / 614 Nm Résolution angulaire min. Résolution angulaire : 0.001° Moment de verrouillage (pneumatique) : 2800 Nm Contre-pointe Traverse : 1200 mm Exigences électriques Alimentation électrique : 400 VAC, 60 Hz, 3 Ph Charge connectée : 72 kVA

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
