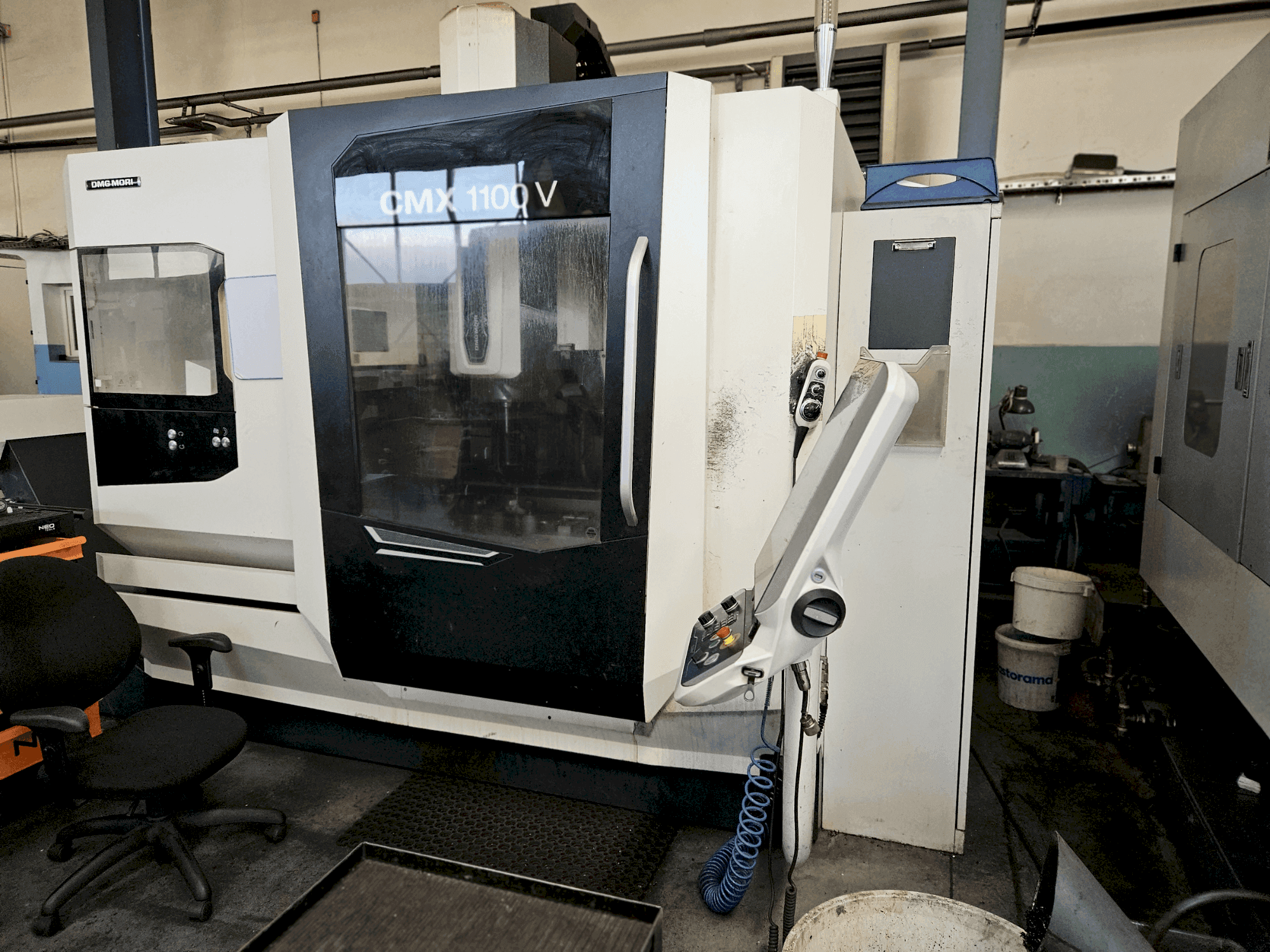

Vue de face de la machine DMG CMX 1100V

DMG - CMX 1100VPL-MIL-DMG-2020-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce centre d'usinage vertical 3 axes DMG CMX 1100V a été fabriqué en 2020. Il se caractérise par une vitesse de rotation de la broche comprise entre 20 et 15 000 tr/min, une force de serrage de l'outil de 9 kN et une charge maximale de la table de 1000 kg. La surface de serrage de la table mesure 1400 x 560 mm. Idéal pour l'usinage de précision, achetez ce centre d'usinage vertical DMG CMX 1100V. Pour plus d'informations sur ce centre d'usinage vertical, n'hésitez pas à nous contacter.

Vue d'ensemble

  • marque: DMG
  • année: 2020
  • MODÈLE: CMX 1100V
  • heures de production: 16844
  • type d'application: Fraiseuse
  • Emplacement: Pologne
  • type de machine: Centre d'usinage vertical
  • disponibilité: Vendu

Informations techniques - DMG CMX 1100V

Unité de contrôle

  • Modèle: 19″ DMG MORI SLIMline with SIEMENS

Entraînement principal

  • Plage de vitesse de la broche: 20-15000 1/MIN
  • Conicité de l'outil: SK40

Mouvement

  • X-AXIS Mouvement: 1100 mm
  • Y-AXIS Mouvement: 560 mm
  • Z-AXIS Mouvement: 510 mm

Table

  • Longueur extérieure: 1400 mm
  • Largeur extérieure: 560 mm
  • Distance minimale entre la broche verticale et la table: 120 mm
  • Distance maximale entre la broche verticale et la table: 630 mm
  • Charge de la table: 1000 kg

Unité de fermeture

  • Force de serrage: 9 kN

    Équipement supplémentaire

    • - Magasin d'outils : 30 positions avec double pince
    • - Commutation liquide de refroidissement-air : par la fonction M (externe)
    • - Groupe de production 1 : Alimentation interne en liquide de refroidissement à 12 bars / Convoyeur de copeaux à raclettes avec un réservoir de 250 litres (côté gauche)
    • - Rinçage de la zone de travail avec fonction M / Pistolet pulvérisateur / Panneau de commande manuelle (volant) / Toit de la zone de travail automatique (contrôlé par la fonction M)
    • - Lampe de signalisation à 4 couleurs / Préparation pour l'aspirateur de brouillard d'huile
    • - Chargement/déchargement des outils : Par la porte du magasin pendant le fonctionnement de la machine

    Informations supplémentaires

      Avantages de la machine

      • Avantages techniques de la machine:
        • - Conception mécanique du cadre en c
        • - Système de mesure directe pour les axes x, y, z, comprend des échelles linéaires avec purge d'air pour le système de mesure
        • - Broche inlinemaster® avec plage de vitesse : 20 à 15 000 tr/min
        • - Cône d'outil : sk40 din69871 avec raccord grand plus
        • - Entraînement principal c. A. : 20 kw (40 % c. C. ) / 14. 5 kw (100 % c. C. )
        • - Couple : 121 nm (40% dc) / 84 nm (100% dc)
        • - Lubrification par brouillard d'huile pour les roulements de broche
        • - Unité de refroidissement : 150 w pour l'entraînement principal
        • - Ensemble de palpage de précision : palpeurs renishaw pour siemens control
        • - Heures de travail : sous tension 16844h, broche : 7453h

      Informations supplémentaires

      • - La machine n'est pas sous tension / Stockée dans un entrepôt / Avant le démontage, la machine a été soigneusement inspectée par l'équipe de service. Un rapport de service avec des mesures géométriques est disponible. L'équipement comprend un palpeur d'outil, un volant, un pistolet de rinçage des copeaux et une broche d'étalonnage pour le palpeur de mesure de l'outil, le palpeur de la pièce à usiner.

    *Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
