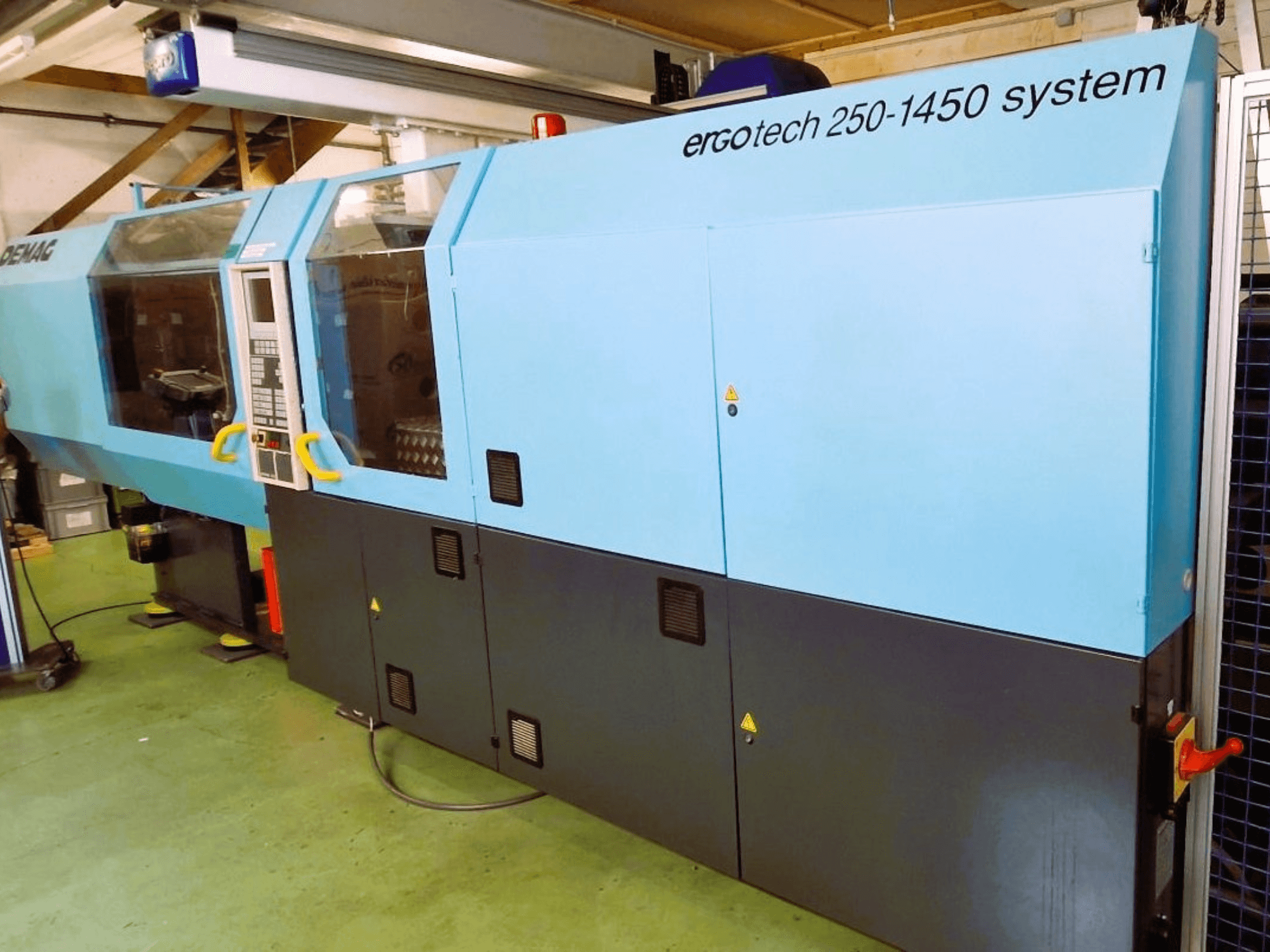

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Unité de serrage :

  • Force de serrage : 2500 kN (force de maintien 2750 kN)

  • Course d'ouverture maximale : 675 mm

  • Hauteur de l'outil/du moule : 330-710 mm

  • Espace libre entre les barres d'ancrage : 630 × 630 mm

  • Espacement maximal des plaques de serrage de l'outil : 950 × 950 mm

  • Poids maximal du moule : 3300 kg

  • Course de l'éjecteur : 200 mm

  • Force d'éjection : 80 kN (force de rétraction 35 kN)

  • Double levier à genouillère à 5 points, compact ; leviers à genouillère lubrifiés à l'huile avec impulsions optimisées

  • Support pour plateau mobile ; plaques de montage du moule réglables en hauteur

  • Tirants trempés par induction (quadruple), colonnes supérieures extensibles

  • 3 vitesses d'ouverture/fermeture du moule ; force de serrage réglable sur l'IBED

  • Éjecteur de moules hydraulique ; système de mesure de la position des plaques de moules

  • Arrêt automatique du refroidissement du moule en cas de dysfonctionnement

• Unité d'injection :

  • Unité d'injection 1450

  • Diamètre des vis : 50 / 60 / 70 mm (actuellement équipé : 70 mm)

  • Rapport L/D : 20:1 (tous les cylindres à vis)

  • Course de dosage maximale : 270 mm

  • Système actif de rétraction de la vis ; rétraction hydraulique de la vis après pression de maintien ou plastification

  • Zones de cylindre chauffées séparément ; 5 boucles de contrôle de température auto-optimisantes (cylindre et buse)

  • Contrôle de la vitesse par 10 points d'appui (profil polygonal)

  • Contrôle de la vitesse de la vis par 6 niveaux

  • Contrôle de la pression de maintien : 10 niveaux (profil polygonal)

  • Injection par système de mesure de déplacement (rapide/crépusculaire)

  • Contre-pression réglable ; contrôle du coussin pendant la pression de maintien

  • 2 Système de moulage par injection à 3 vitesses ; vitesse d'éjection en deux étapes

• Buse :

  • Course maximale de la buse : 440 mm

  • Profondeur d'immersion de la buse : 40 mm

  • Force de contact de la buse : 110 kN

• Performances/données :

  • Poids max. de la pièce (PS) : 927 g

  • Capacité de la trémie de remplissage : 110 L

  • Capacité du réservoir d'huile : 700 L

  • Groupe de pompage : 37 / 45 kW

  • Raccordement électrique : 380 V / 50 Hz

• Commandes et IHM :

  • Machine de moulage par injection entièrement contrôlée ; conception modulaire

  • Pompe de commande hydraulique DFE à faible consommation d'énergie

  • Système de changement de cylindre avec conversion automatique des données

  • Fonction de rampe intégrée pour l'ouverture/la fermeture du moule

  • Terminal opérateur IBED avec écran LCD 10" et lecteur de disquette 3,5

  • Entrée de la valeur de consigne en bar, cm³, mm/s ou %.

  • Support graphique pour les profils d'injection

  • Acquisition de données de processus PDE (20 paramètres + 100 graphiques de cycle) ; contrôle de processus

  • Diagnostic d'erreur en texte clair

  • Transfert des données de processus vers d'autres machines ERGOtech

  • Programme marche/arrêt avec pulvérisation par éjection

  • Fonction d'aide avec disquette

• Interfaces et connexions :

  • EOAT/bus périphérique pour la connexion des appareils

  • Interface V24 pour imprimante papier ; programme d'impression + copie papier

  • Interface de manutention VDMA 24465 (32 broches)

  • Interface de protection de l'outil (verrouillage de la plaque d'éjection)

  • Raccordement d'outil norme DIN

  • Combinaison de prises :

    • 2× 220 V / 2× 380 V + arrêt automatique

    • Prise 2× 220 V + 1× 380 V (SO)

  • Vannes pneumatiques (3/2) pour la plaque de montage de l'outil

  • Contrôle de l'eau de refroidissement : 8 voies (extensible à 12 voies)

  • Indicateur visuel de défaut (lumière clignotante)

• Peinture :

  • Partie inférieure anthracite ; partie supérieure bleu/vert/gris clair

Equipement supplémentaire

• Robot Sepro (manutention)

  • Course transversale horizontale X : total 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Entraînement : servomoteur

  • Vitesse de déplacement maximale : 4000 mm/s

  • Côté sortie : arrière de la machine

  • Hauteur de la base fixe : environ 480 mm

• Trémie de matériaux

• Régulateur de température avec enregistrement graphique

• Unité de contrôle de l'eau de refroidissement : 8 voies, extensible à 12 voies

• Montage élastique de la machine (pieds antivibrations)
